Shinewaytech PalmOTDR - линейка оптических рефлектометров, оптимизированная под строительство и техническое обслуживание городских ВОЛС и сетей LAN/WAN, FTTx/PON.

Назначение прибора: обнаружение дефектов волокна (сварок, коннектеров, сплиттеров, макро-изгибов), определение длины кабеля и расстояния до повреждений, измерений потерь, измерение мощности оптического сигнала.

Линейка Shinewaytech PalmOTDR включает в себя более 10 моделей рефлектометров, работающих в зависимости от модели на длинах волн 850/1300/1310/1490/1550/1625/1650нм и в динамическом диапазоне 21-45 дБ.

Особенности линейки Shinewaytech PalmOTDR

• Более 10 моделей;
• Решение для сертификации LAN/WAN, FTTx/PON;
• Длины волн 850/1300/1310/1490/1550/1625/1650нм в зависимости от модели;
• Динамический диапазон 21-45 дБ;
• Поддержка фильтрованных длин волн 1625/1650нм;
• Обнаружение сварок, коннектеров, сплиттеров, макро-изгибов;
• Встроенный PON измеритель мощности для Triple-play приложений;
• Источник излучения, измеритель мощности и определитель обрывов (опция);
• Режимы тестирования: авто/ручное (2-точки, 5-точек), усреднения, реального времени;
• Оценка результатов "Прошел/Не прошел";
• Измерение ORL;
• Быстрый старт: <5с;
• Память на 1000 измерений;
• Формат файлов - Bellcore (.sor);
• ПО для постобработки на ПК;
• USB/RS-232 порты;
• Поддержка русского языка;
• 8ч работы от батареи, 20ч в режиме ожидания;
• Удобный пользовательский интерфейс;
• Портативный, усиленный, пыле-защищенный корпус (падение с высоты 2м);
• Вес 1кг.

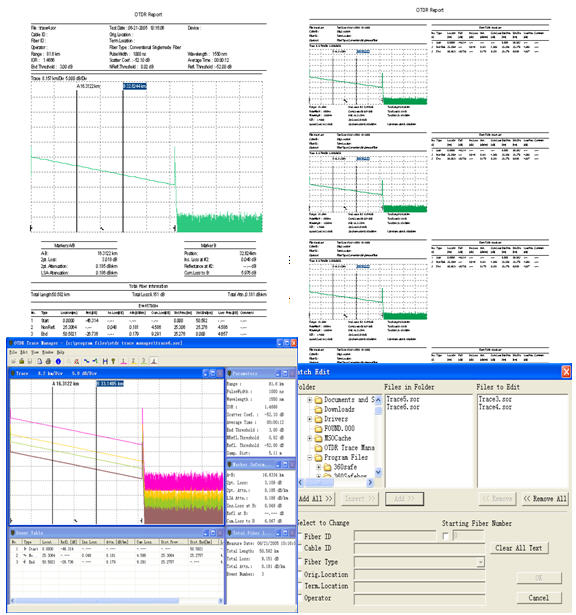

Программное обеспечение TraceManager

Программное обеспечение TraceManager для Shinewaytech PalmOTDR позволяет просматривать, анализировать, редактировать рефлектограммы, генерировать и распечатывать подробные отчеты в различных форматах.

Комплект поставки Shinewaytech PalmOTDR

• Рефлектометр PalmOTDR
• FC/PC коннектор
• NiMH аккумулятор
• Программное обеспечение TraceManager на CD
• Кабель USB/RS-232
• AC адаптер питания
• Сумка
• Сертификат о калибровке
• CE сертификат
• Инструкция

Технические характеристики Shinewaytech PalmOTDR

Применение Shinewaytech PalmOTDR

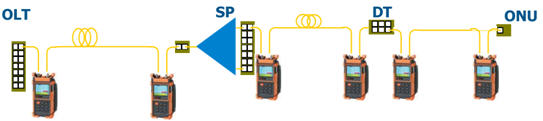

Тестирование ВОЛС городского уровня

Модели с длинами волн 850/1300нм оптимельно подойдут для небольших LAN/WAN сетей, построенных на многомодовойм волокне с дальность до 70км.

Модели с длинами волн 1310/1550нм для городских ВОЛС дальностью до 200км.

Модели с длинами волн 1310/1490/15501/1625/1650нм предназначены для тестирования городских ВОЛС и FTTx/PON сетей.

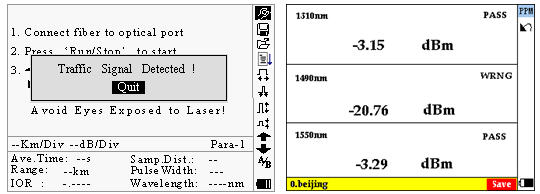

Проверка активности волокна

Когда OTDR измерения проводятся на длинах волн 1310/1490/1550нм необходимо убедиться, что в тестируемом волокне отсутствует свет (активная передача), т.к. он может не только повлиять на OTDR измерения, но и повредить оборудование, сопряженное с сетью SDH/WDM/PON и OTDR порт рефлектометра. PalmOTDR исключает эту проблему, проверяя наличие света в волокне перед началом тестирования.

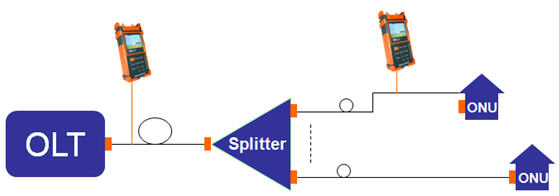

Тестирование FTTx/PON

Шировкий ряд моделей Shinewaytech PalmOTDR позволяет тестировать FTTx сети в пассивном режиме на этапе строительства и ввода в эксплуатацию (1310/1490/1550нм) и в активном режиме после запуска сети. В этом случает используются фильтрованные длины волн 1625/1650нм, которые не влияют на передачу трафика абонентов.

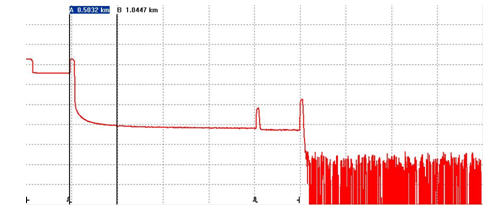

Тестирование сквозь сплиттеры:

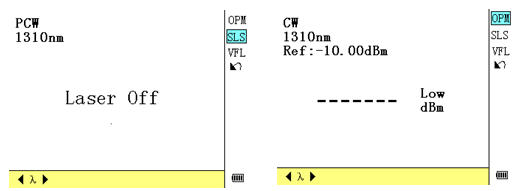

Опции Shinewaytech PalmOTDR

• Источник стабилизированного излучения

- для всей линейки PalmOTDR;

- встраивается в OTDR порт;

- излучает непрерывный сигнал на длинах волн OTDR порта.

• Оптический измеритель мощности

- только для моделей M20AE, S20AE, S20BE, S20C/N, S20D/N, S20C/P,

S20C/X и S20C/E.

- встраивается на базовый блок в виде отдельного порта;

- измеряет абсолютную мощность и потери;

- мониторинг мощности согласно заданным порогам измерений.

• Определитель обрывов

- стандартный функционал для моделей S20BE, S20C/N и S20D/N;

- опционально для моделей M20AE, S20AE, S20C/P, S20C/X, S20C/E, P11C и P13C;

- встраивается на базовый блок в виде отдельного порта;

- длина волны 650нм;

- дальность до 5км.
