Среди всех инструментов и приборов для монтажа и обслуживания телекоммуникационных систем, наибольший интерес сегодня вызывает все, что связано с монтажом и обслуживанием кабельных систем. Такой интерес понятен — кабельная система является основой, можно сказать, фундаментом любого телекоммуникационного решения. Как на любой стройплощадке, с нее и начинается строительство (если, конечно, проектированием и строительством занимаются профессионалы).
Рассмотрим современный инструмент для монтажа и обслуживания кабельных систем.
ОРГАНАЙЗЕРЫ, ЗАЩИТНЫЕ СРЕДСТВА, ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
Еще до начала работы стоит позаботиться о том, как облегчить ее и сделать безопасной. Жилет или пояс с карманами для инструмента обеспечит мгновенный доступ к наиболее часто используемому инструменту, не ограничивая при этом свободу перемещения человека. Чемодан, сумка и кофр позволят упорядоченно разместить все, что используется реже или имеет значительный вес/габариты. Перчатки, очки, наколенники — это стандартный набор обязательных защитных средств для обеспечения безопасной работы монтажника. Не менее важное значение имеет наличие надежной лестницы-стремянки для легких работ, когда необходимо быстро перемещаться по помещению, или трансформируемых лесов для длительных, тяжелых работ.
ПОИСК ТРАССЫ СУЩЕСТВУЮЩЕГО КАБЕЛЯ ИЛИ КАБЕЛЬНОГО КАНАЛА
Тональный генератор и индуктивный щуп являются одними из наиболее часто используемых приборов. Они решают проблему поиска места залегания существующих информационных или силовых кабелей (трассировки), а также места расположения шкафа и конкретного элемента оборудования, к которому они подключены (идентификации окончаний). Кроме того, они позволяют выявить существующие закладные кабельные каналы (металлорукава или трубы под полом, в стенах, между этажами, зданиями и т. п.). Упомянутые задачи возникают во время предпроектных изысканий из-за отсутствия или низкого качества документации. Однако эти приборы пригодятся и в дальнейшем.
ИЗГОТОВЛЕНИЕ ПРОХОДНЫХ ОТВЕРСТИЙ В ПЕРЕГОРОДКАХ И ПЕРЕКРЫТИЯХ
Тяжелый перфоратор и бурильные коронки — абсолютно необходимый инструмент, когда строители не оставили в капитальных стенах и перекрытиях закладных каналов между помещениями или диаметр каналов недостаточен для укладки требуемого количества кабеля в нужном направлении. Поскольку эта операция достаточно шумная и грязная, то ее лучше выполнить сразу же после того, как будут определены места укладки кабелей и оценено их количество. Гораздо проще эта операция выполняется в случае перегородок — тут достаточно универсального инструмента.
РЕЗКА ЭЛЕМЕНТОВ КАБЕЛЬНЫХ КАНАЛОВ, ГИБКА, ОБРАБОТКА КРОМОК
Отрезной станок стоит недешево, но существенно повышает качество заготовки погонажных элементов кабельных каналов нужного размера и (если это трубы или лотки) конфигурации для установки в заданном месте помещения. От точности и качества заготовок зависит как сложность их последующей сборки и крепления, так и внешний вид смонтированных каналов в целом. Экономичный вариант — стусло с ножовкой для каналов большого сечения или специальные ножницы для каналов малого сечения или пластиковых труб. И, в любом случае, для удаления заусенцев необходимо иметь шабер или шабровку. Приспособления для гибки потребуются при использовании металлических или жестких пластиковых труб.
�
ИЗГОТОВЛЕНИЕ КРЕПЕЖНЫХ И УСТАНОВОЧНЫХ ОТВЕРСТИЙ
Кабельные каналы с хорошо продуманной конструкцией имеют заранее изготовленные крепежные отверстия и окна для установки соединителей. Однако в некоторых случаях требуется изготовить отверстия для крепежа, установки фурнитуры и монтажа соединителей. Как правило, все эти работы можно выполнить с помощью
универсального инструмента (перфоратора листового материала, электролобзика и т. п.), так что специализированные приспособления (безударный штамп) стоит применять только при очень больших объемах.
Целый комплекс инструментов требуется для подготовки качественного монтажа каналов на стены. Наиболее универсальный инструмент для сверления крепежных отверстий в стенах и перекрытиях — ударная дрель. В тяжелых случаях можно воспользоваться перфоратором.
В процессе разметки применяется лазерный уровень для определения вертикалей и горизонталей, а также детектор неоднородностей для обнаружения скрытой проводки, каркасов, арматуры или пустот внутри стен.
СБОРКА, УСТАНОВКА ШКАФОВ И СТОЕК. МОНТАЖ КАБЕЛЬНЫХ КАНАЛОВ И ЛОТКОВ, ФУРНИТУРЫ
Основной инструмент, используемый во время сборочных операций, — шуруповерт. При небольших объемах работ можно использовать отвертку-пистолет или отвертку с трещоткой. Поскольку в большинстве случаев шурупы приходится устанавливать в неудобных местах, эффективность работы можно существенно повысить за счет применения насадки-стартера, удерживающей шуруп перпендикулярно. Крышки кабельных каналов с тугой посадкой проще всего осаживать большим резиновым молотком.
ЗАГОТОВКА КАБЕЛЬНЫХ КАНАЛОВ: ИЗ ТРУБ, ВНУТРИ ПОЛЫХ ПЕРЕГОРОДОК, ЗА ФАЛЬШ-ПОТОЛКОМ, ПОД КОВРОВЫМ ПОКРЫТИЕМ, В ЭЛЕКТРОТЕХНИЧЕСКОМ КОРОБЕ/ПЛИНТУСЕ
 |
 |
 |

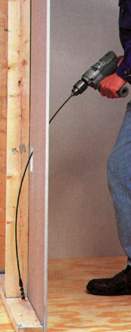

Наиболее простой задачей является укладка кабеля в каналы в виде труб различного сечения. Основным инструментом для выполнения этой работы служит устройство заготовки каналов кабельных трасс (УЗК). Этот гибкий пруток с наконечником можно протолкнуть через канал, закрепить на другой стороне конец укладываемого кабеля и затем затянуть его в канал. УЗК имеют множество компактных разновидностей, отличающихся типом прутка (металл, стеклопластик), его характеристиками (длина, диаметр, способ наращивания, число слоев), числом и видом аксессуаров (наконечники, поводки, кабельные чулки, ловители и т. п.). Заготовка канала за фальш-потолком выполняется с помощью толстого стеклопластикового прутка с шарообразным наконечником большого диаметра или телескопического шеста. Работы внутри полых стен выполняются с использованием гибкого сверла, которое позволяет проходить через каркас стены в нужном направлении.
�
�
�
�
�
МАРКИРОВКА: ПЕЧАТЬ ЭТИКЕТОК, УСТАНОВКА ЭТИКЕТОК
Маркировка панелей, кабельных окончаний и коммутационных шнуров существенно облегчает эксплуатацию СКС и является ее неотъемлемой частью. В процессе монтажа маркировку приходится наносить два раза. В первый раз маркировке подвергаются кабели в пучках и сами пучки до начала укладки для упрощения монтажа, во второй — кабельные окончания (розетки, коммутационные панели). Для качественного выполнения маркировки монтажник должен иметь не только набор соответствующих расходных материалов для используемого пассивного оборудования, но и средство для их нанесения — специализированный принтер.
�
УКЛАДКА КАБЕЛЯ: ФОРМИРОВАНИЕ ПУЧКОВ, ПОДЪЕМ И СПУСК, СРЕДСТВА МЕХАНИЗАЦИИ ВТЯГИВАНИЯ (ЛЕБЕДКИ)
Применение
приспособлений для равномерной подачи кабеля одновременно из нескольких катушек позволяет добиться экономии места в каналах при укладке пучков кабелей и объединить их в аккуратный жгут без петель/заломов, образование которых ухудшает его частотные свойства. Подача кабеля в труднодоступные места (например, за фальш-потолок) выполняется с помощью направляющих роликов. Механизация втягивания в каналы толстых пучков кабелей достигается с помощью лебедки.
�
ИДЕНТИФИКАЦИЯ КАБЕЛЬНЫХ ОКОНЧАНИЙ
Если до укладки маркировка кабеля не производилась, то после нее придется производить идентификацию кабельных окончаний. Эта работа, так же как и трассировка, выполняется с помощью тонального генератора и индуктивного щупа. Эти же приборы позволяют найти нужную пару проводников в кабеле, проверить целостность цепей и т. п. Поиск нужных пар в толстых кабелях с плохой цветной маркировкой можно существенно ускорить за счет применения специального прибора.
�
РЕЗКА КАБЕЛЯ
Концы кабеля, заделываемые в соединители СКС по шаблону без последующего удаления излишков жил, должны быть обрезаны без заусенцев и повреждения изоляции. Кабелерез позволяет резать кабель быстро и ровно — профилированные лезвия его ножей предотвращают выдавливание кабеля при резке.
УДАЛЕНИЕ ОБОЛОЧКИ: РАЗДЕЛКА, СНЯТИЕ ИЗОЛЯЦИИ С ЖИЛ
Вышесказанное справедливо и к разделке кабеля перед монтажом соединителей или на кросс. Для аккуратного выполнения этой операции используется плужковый нож или комбинированный инструмент. Выбирая инструмент, монтажнику стоит помнить, что качество разделки кабеля существенно влияет на частотные свойства канала.
МОНТАЖ СОЕДИНИТЕЛЕЙ: ОПРЕССОВКА С ЗАЧИСТКОЙ ЖИЛЫ (КОАКСИАЛ, 220 В), ОПРЕССОВКА БЕЗ ЗАЧИСТКИ ЖИЛЫ (IDC), НАКРУТКА
В отличие от предыдущей операции, качество монтажа соединителей влияет не только на качество канала, но и на его надежность. Поэтому качество сенсорного инструмента для расшивки проводов на плинты кросса имеет важнейшее значение. Профессиональный вариант имеет пружинный механизм, обеспечивающий равномерность усилия вдавливания провода в контакт плинта и удар в конце для обрезки. Его рабочий орган имеет вид сменной насадки для плинтов различного типа. Расширенный набор насадок может включать отвертку, шило, кернер, адаптер для шестигранных жал отверток и торцевых ключей на 1/4,,. Повышения производительности работ при расшивке кабельных окончаний СКС на контакты типа 110 можно добиться за счет использования группового ручного или электрического инструмента, так как он обеспечивает одновременную обработку всех восьми проводников.
 |

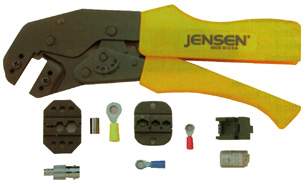

Опрессовка модульных соединителей RJ22 (4Р4С), RJ11 (6Р2С), RJ14 (6Р4С), RJ25 (6Р6С) осуществляется комбинированным инструментом с выполнением всех необходимых для этого операций. В целях качественной опрессовки профессиональные инструменты выполнены из металла и обеспечивают движение пуансонов строго перпендикулярно к поверхности разъема за счет специальной конструкции рабочего органа. Опрессовка разъемов на коаксиальных кабелях выполняется аналогичным инструментом за несколько операций. Этот инструмент обычно не имеет встроенных средств зачистки кабеля.
КРЕПЛЕНИЕ: ХОМУТЫ И ПЛАТФОРМЫ ДЛЯ ИХ КРЕПЛЕНИЯ, КРЮКИ И ПОДВЕСКИ, СКОБЫ, КЛЕЕВОЕ КРЕПЛЕНИЕ
Так же как и укладка, крепление кабеля Категории 5 и выше требует особого подхода — внешняя оболочка кабеля не должна быть пережата. Кабельные хомуты (стяжки) являются одним из наиболее известных способов крепления. Инструмент для монтажа хомутов позволяет затягивать хомуты с требуемым усилием и обрезать их остаток. При креплении кабелей на дерево, ДСП, МДП, ЦСП, оштукатуренные стены или полимерные материалы широко используются П-образные пластмассовые скобы. Скобы забиваются степлером (специальным ударным инструментом). Термоклей незаменим в случаях, когда кабель нужно крепить на бетонные стены или стеклянные перегородки в пластмассовых или алюминиевых рамах. Для разогрева и дозированной подачи клея применяется клеевой пистолет.
КОНТРОЛЬ МОНТАЖА: ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПЕЙ
Проверка правильности монтажа — достаточно рутинная и трудоемкая операция. Тестеры СКС позволяют автоматизировать выявление и диагностику неправильных соединений. Несмотря на общее название, алгоритмы работы и возможности таких приборов существенно отличаются. Этим термином называют и простейшее устройство модифицированной прозвонки с разъемом RJ45 для поочередной проверки всех жил четырехпарного кабеля, и сложный прибор с измерителем характеристик линии и рефлектометром для локализации дефектов. Основными достоинствами тестеров СКС являются их невысокая стоимость, подробность диагностики, наглядность отображения результатов и простота в обращении. Лучшие приборы обеспечивают возможность идентификации кабельных линий и розеток, а также подачу на заданную жилу тонального сигнала для трассировки кабеля.
ТЕСТИРОВАНИЕ: ИЗМЕРЕНИЕ ХАРАКТЕРИСТИК
Значительно более сложные и дорогие тестеры применяются для проверки линий СКС на выполнение требований стандартов в соответствии с критериями тестирования TSB-67. За исключением диапазона частот, в котором производится исследование характеристик линий, возможности этих приборов отличаются друг от друга несущественно, так как тестирование выполняется по одним и тем же методикам. Основные отличия заключаются в характеристиках встроенных рефлектометров для проводных линий (максимальная дальность, точность, разрешение, форма представления результата), интерфейсе пользователя и удобстве работы, а также наборе вспомогательных и сервисных функций. Поскольку тестирование является достаточно длительной процедурой, при выборе тестера стоит обратить внимание на скорость его работы.
Да... Многое кроме знаний и опыта нужно иметь в своем арсенале для качественной и эффективной работы. Много денег и времени нужно вложить для того, чтобы компания получила известность как специалист по высококачественному монтажу кабельных систем. Опыт тех, кто успешно прошел этот путь, указывает, что залог успеха — правильные инвестиции в инструментарий.
