Greenlee 77GX - тональный генератор

Артикул: PE-77GX

Товар не поставляется

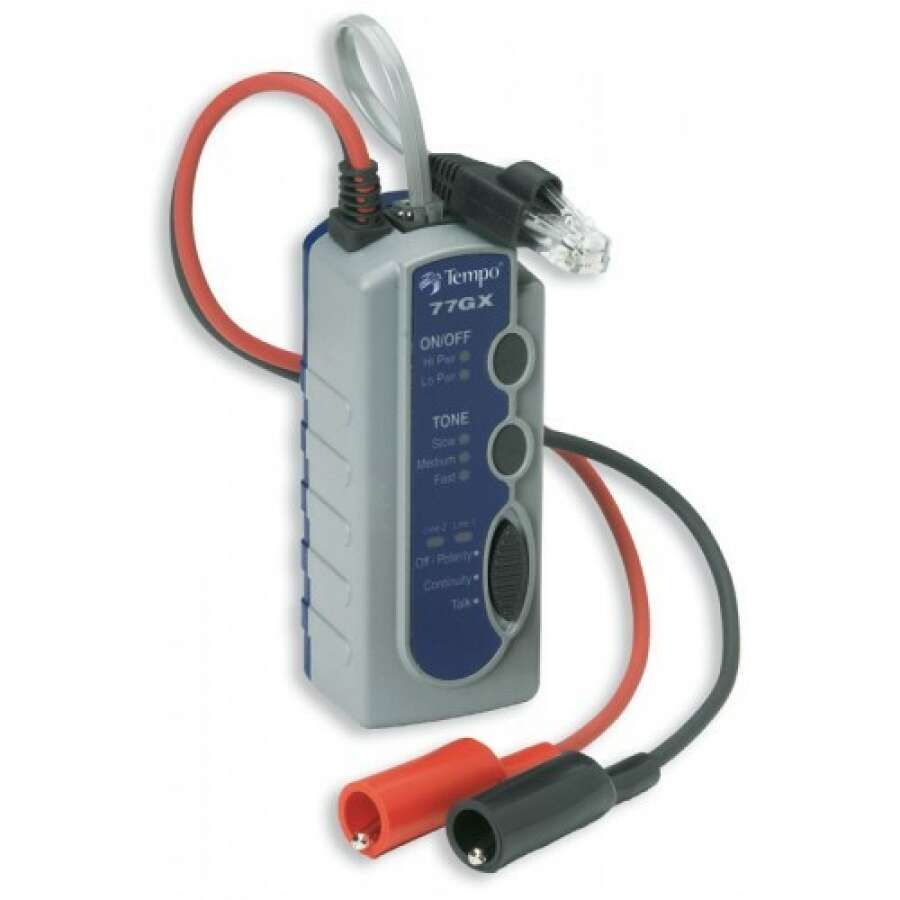

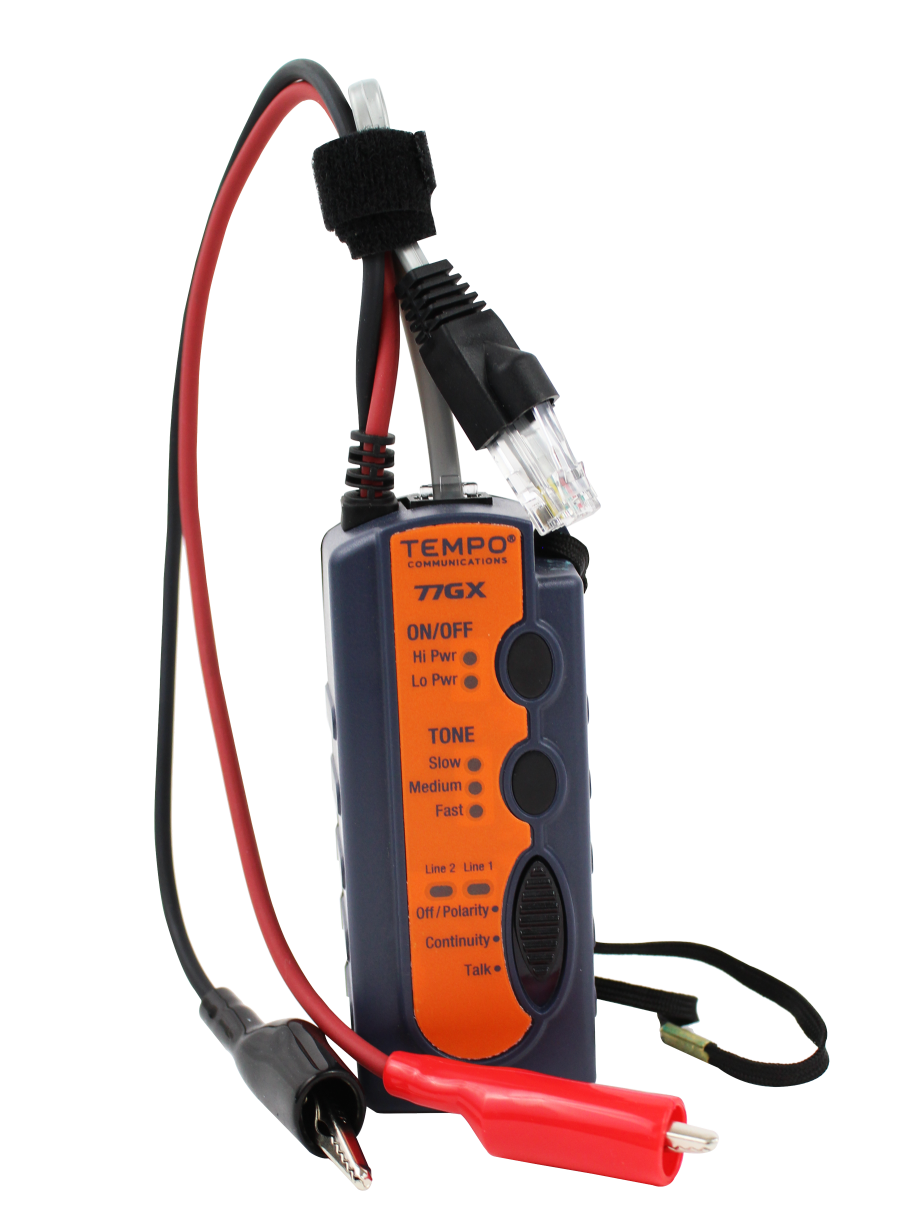

Tempo 77GX - генератор тонального сигнала. Совместно с индуктивным щупом он позволяет прозванивать медные кабельные линии, выполнять идентификацию проводников или портов на кроссе или в распределительной коробке. В нем предусмотрено три различных звуковых сигнала а также два уровня мощности выходного сигнала, которые выбираются клавишей на корпусе. Генератор оснащен двумя тестовыми выводами с разъёмами «крокодил», и одним выводом с модульным разъёмом RJ11.

Tempo 77GX является обязательным компонентом в составе тестовых наборов Tempo 702K и Tempo 711K. Прибор позволяет идентифицировать как закороченные, так и разорванные пары. Для быстрой и эффективной проверки телекоммуникационных розеток предусмотрена функция проверки полярности сразу на двух выходах.

Благодаря повышенной защите по напряжению и повышенному напряжению питания микрофона телефонной трубки, генератор Tempo 77GX рекомендован для обслуживания аналоговых телефонных линий.

Функциональные возможности тонального генератора Tempo 77GX

генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (частота 577/960 Гц переключается клавишей на корпусе);
регулировка выходной мощности (+8 дБм/+1 дБм);
проверка целостности линии (LED, звуковой сигнал);
определение наличия в линии постоянного напряжения (LED);
определение полярности телефонной линии (2 пары; LED);
определение наличии в линии переменного (звонкового) напряжения (LED);
подача разговорного напряжения для организации канала связи по отключенной от АТС линии (5,5 В);
повышенная защита по напряжению (60 В);
автоматическое отключение питания;
способ подключения к линии: зажимы "Крокодил", RJ11

Технические характеристики тонального генератора Tempo 77GX

Параметр	Значение
Частота подаваемого тонального сигнала	переменная 577/984 Гц
Частота смены сигнала	1,3 Гц; 6 Гц; 13 Гц (переключатель на передней панели генератора)
Выходная мощность (импеданс 600 Ом)	+8 дБм / +1 дБм (переключатель на передней панели генератора)
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии)	5,5 В
Сопротивление линии для визуальной индикации короткого замыкания
Сопротивление линии для звуковой индикации короткого замыкания
Количество телефонных линий, в которых определяется полярность	1 (при подключении крокодилами) 2 (при подключении при помощи модульного разъема)
Защита по напряжению (импеданс 600 Ом)	60 В
Питание	9 В (крона)
Автоотключение питания	есть, после 4-х часов беспрерывной работы
Продолжительность работы от батареи	100 часов
Температура эксплуатации	0 °C ... 50 °C
Температура хранения	-50 °C ... 75 °C
Габариты	101 х 41 х 38 мм
Вес	130 гр.

Технические характеристики тонального генератора Tempo 77GX

Параметр	Значение
Частота подаваемого тонального сигнала	переменная 577/984 Гц
Частота смены сигнала	1,3 Гц; 6 Гц; 13 Гц (переключатель на передней панели генератора)
Выходная мощность (импеданс 600 Ом)	+8 дБм / +1 дБм (переключатель на передней панели генератора)
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии)	5,5 В
Сопротивление линии для визуальной индикации короткого замыкания	< 10 кОм
Сопротивление линии для звуковой индикации короткого замыкания	< 200 Ом
Количество телефонных линий, в которых определяется полярность	1 (при подключении крокодилами) 2 (при подключении при помощи модульного разъема)
Защита по напряжению (импеданс 600 Ом)	60 В
Питание	9 В (крона)
Автоотключение питания	есть, после 4-х часов беспрерывной работы
Продолжительность работы от батареи	100 часов
Температура эксплуатации	0 °C ... 50 °C
Температура хранения	-50 °C ... 75 °C
Габариты	101 х 41 х 38 мм
Вес	130 гр.

Сравнительная таблица характеристик тональных генераторов серии Tempo 77:

Модель	77M-G	77HP-G	77HP-G/6A	77GX	600LS
Выбор частоты	нет	нет	нет	есть	нет
Защита по напряжению	52В	52В	52В	60В	60В
Подача разговорного напряжения	4,6 В	4,6 В	4,6 В	5,5 В	9,8 В
Рабочие частоты	890/960 Гц	890/960 Гц	890/960 Гц	577/984 Гц	890/960 Гц
Выходная мощность	+10 дБм	+10 дБм	+10 дБм	+8 дБм /+1 дБм	+7 дБм (при 600 Ом)
Переходник RG11-RG45	нет	есть	есть	нет	нет
Определения короткого замыкания	светодиод	светодиод, звук	светодиод, звук.	есть	есть
Определение полярности	есть, 1 линия	есть, 1, 2 линии	есть, 1, 2 линии	есть	есть
Определение целостности	светодиод	светодиод, звук	светодиод, звук.	светодиод	есть
Крокодилы с игольчатой площадкой	нет	нет	есть	нет	нет
Оценка сопротивления шлейфа	нет	нет	нет	нет	да
Переходник RJ11-RJ45	нет	есть	есть	нет	нет
№ по каталогу	GT-77M-G	GT-77HP-G	GT-77HP- G/6A	PE-77GX	3-20-0473

Функциональные возможности тонального генератора Tempo 77GX

генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (частота 577/960 Гц переключается клавишей на корпусе);
регулировка выходной мощности (+8 дБм/+1 дБм);
проверка целостности линии (LED, звуковой сигнал);
определение наличия в линии постоянного напряжения (LED);
определение полярности телефонной линии (2 пары; LED);
определение наличии в линии переменного (звонкового) напряжения (LED);
подача разговорного напряжения для организации канала связи по отключенной от АТС линии (5,5 В);
повышенная защита по напряжению (60 В);
автоматическое отключение питания;
способ подключения к линии: зажимы "Крокодил", RJ11

Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)

Аксессуары для индуктивного щупа Tempo 77GX

Фото	Артикул	Наименование
	3-00-0498	Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
	GT-PA1902	Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
	GT-PA1903	Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
	2-10-0494	Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
