Импульсный локатор Toneranger

ToneRanger - это прибор, который обеспечивает локализацию таких повреждений, как короткое замыкание, распарка, утечка на землю, замокание и повреждение изоляции. В отличие от мостов, которые измеряют расстояние до дефекта, импульсный локатор указывает непосредственное место расположения дефекта на трассе кабеля. Причем на точность локализации дефекта не влияют параметры кабеля или его температура. Принцип обнаружения, заключается в одновременной подаче коротких высоковольтных слаботочных импульсов и тонального сигнала на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, шунтирующая дефектный участок, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. В качестве датчика используются индуктивные катушки (для подземных и воздушных кабелей). Для удобства хранения и транспортировки прибор выполнен в виде небольшого кейса. Питание прибора осуществляется от аккумулятора.

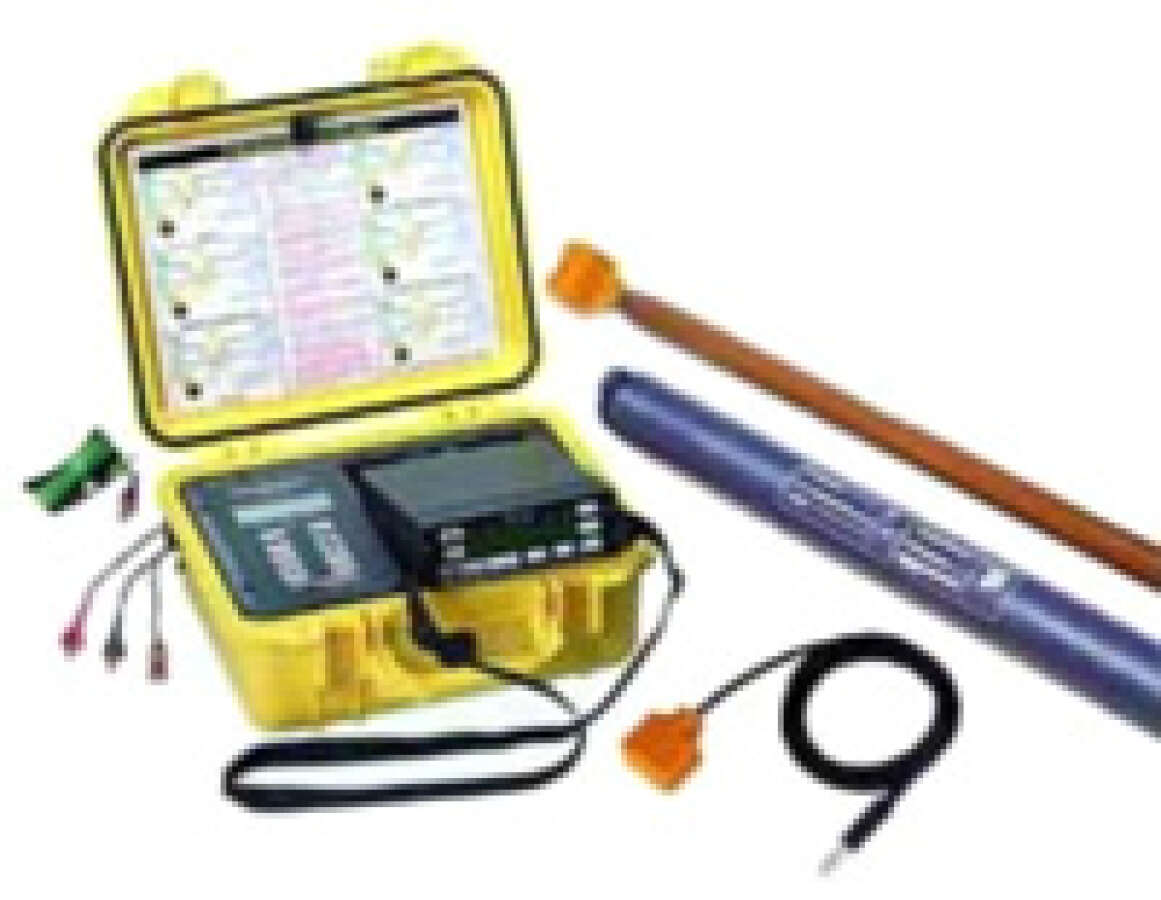

Комплект поставки: генератор, приемник, катушка с удлинительной штангой для воздушных кабелей, катушка для подземных кабелей, зонд, комплект кабелей, наушники, инструкция.

Технические характеристики ToneRanger
