Katimex - Кабельные чулки для укладки кабеля под землёй
| Katimex / Приспособления для укладки кабеля / Кабельные чулки |
Katimex - Кабельные чулки для укладки кабеля под землёй

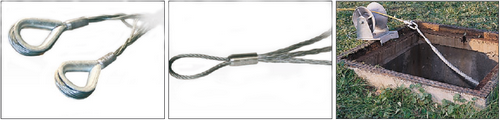

Katimex чулки для укладки кабеля под землёй обеспечивают надежный захват кабеля при его монтаже в подземной канализации или непосредственно в грунт.
Они могут быть выполнены из прочного полимера или гибкого 19-ти жильного, стального троса, благодаря чему обеспечивается надежный захват кабеля при допустимых нагрузках на растяжение.
Конструктивно, кабельные чулки Katimex бывают проходные, позволяющие захватывать кабель в любой точке, и кабельные (торцевые) захватывающие только его окончание. Подбираются исходя из диаметра кабеля и необходимого тягового усилия.
Доступны также модели с двумя и тремя петлями захвата, а также чулки для захвата 3х кабелей одновременно.
Кабельные чулки с одной петлей захвата
|
Полимерные кабельные чулки Katimex |
|||||
|
|
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, кг |
|
108300 |
10,0-20,0 |
0,56 |
1,12 |
900 |
0,1 |
|
108301 |
20,0-30,0 |
0,84 |
1,68 |
900 |
0,1 |
|
108302 |
30,0-40,0 |
1,12 |
2,24 |
900 |
0,11 |
|
108303 |
40,0-50,0 |
1,35 |
2,70 |
900 |
0,12 |
|
108304 |
50,0-65,0 |
3,58 |
7,16 |
900 |
0,19 |
|
108305 |
65,0-80,0 |
3,58 |
7,16 |
900 |
0,28 |
|
108306 |
80,0-100,0 |
3,58 |
7,16 |
900 |
0,28 |
|
Стальные кабельные чулки Katimex |
|||||
|
|
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, кг |
|
108000 |
10,0-20,0 |
9,4 |
18,8 |
900 |
0,75 |
|
108001 |
20,0-30,0 |
11,3 |
22,6 |
900 |
0,85 |
|
108002 |
30,0-40,0 |
18,5 |
37,0 |
900 |
0,90 |
|
108003 |
40,0-50,0 |
27,5 |
55,0 |
900 |
0,95 |
|
108004 |
50,0-65,0 |
27,5 |
55,0 |
900 |
1,04 |
|
108005 |
65,0-80,0 |
36,6 |
73,2 |
900 |
1,20 |
|
108006 |
80,0-95,0 |
36,6 |
73,2 |
900 |
1,31 |
|
108007 |
95,0-110,0 |
42,5 |
85,0 |
900 |
2,10 |
|
108008 |
110,0-130,0 |
53,0 |
106,0 |
900 |
2,10 |
|
108009 |
130,0-150,0 |
53,0 |
106,0 |
900 |
2,50 |
|
108010 |
150,0-180,0 |
63,5 |
127,0 |
900 |
2,50 |
Проходные чулки с двумя петлями захвата
|
Стальные проходные(сквозные) чулки Katimex |
|||||
 |
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, кг |
|
108040 |
10,0-20,0 |
9,4 |
18,8 |
900 |
0,30 |
|
108041 |
20,0-30,0 |
11,3 |
22,6 |
900 |
0,43 |
|
108042 |
30,0-40,0 |
18,5 |
37,0 |
900 |
0,62 |
|
108043 |
40,0-50,0 |
27,5 |
55,0 |
900 |
0,90 |
|
108044 |
50,0-65,0 |
27,5 |
55,0 |
900 |
1,09 |
|
108045 |
65,0-80,0 |
36,6 |
73,2 |
900 |
1,11 |
|
108046 |
80,0-95,0 |
36,6 |
73,2 |
900 |
1,63 |
|
108047 |
95,0-110,0 |
42,5 |
85,0 |
900 |
1,75 |
|
108048 |
110,0-130,0 |
53,0 |
106,0 |
900 |
2,12 |
|
108049 |
130,0-150,0 |
53,0 |
106,0 |
900 |
2,65 |
|
108050 |
150,0-180,0 |
63,5 |
127,0 |
900 |
3,32 |
Кабельные чулки с двумя петлями захвата
|
Полимерные кабельные (торцевые) чулки Katimex |
|||||
 |
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, кг |
|
108310 |
10,0-20,0 |
0,56 |
1,12 |
900 |
0,06 |
|
108311 |
20,0-30,0 |
0,84 |
1,68 |
900 |
0,09 |
|
108312 |
30,0-40,0 |
1,12 |
2,24 |
900 |
0,17 |
|
108313 |
40,0-50,0 |
1,35 |
2,70 |
900 |
0,22 |
|
108314 |
50,0-65,0 |
3,58 |
7,16 |
900 |
0,26 |
|
108315 |
65,0-80,0 |
3,58 |
7,16 |
900 |
0,32 |
|
108316 |
80,0-100,0 |
3,58 |
7,16 |
900 |
0,34 |
|
Стальные кабельные (торцевые) чулки Katimex |
|||||
 |
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, кг |
|
108020 |
10,0-20,0 |
9,4 |
18,8 |
900 |
0,25 |
|
108021 |
20,0-30,0 |
11,3 |
22,6 |
900 |
0,42 |
|
108022 |
30,0-40,0 |
18,5 |
37,0 |
900 |
0,58 |
|
108023 |
40,0-50,0 |
27,5 |
55,0 |
900 |
0,89 |
|
108024 |
50,0-65,0 |
27,5 |
55,0 |
900 |
0,93 |
|
108025 |
65,0-80,0 |
36,6 |
73,2 |
900 |
1,03 |
|
108026 |
80,0-95,0 |
36,6 |
73,2 |
900 |
1,36 |
|
108027 |
95,0-110,0 |
42,5 |
85,0 |
900 |
1,47 |
|
108028 |
110,0-130,0 |
53,0 |
106,0 |
900 |
2,10 |
|
108029 |
130,0-150,0 |
53,0 |
106,0 |
900 |
2,34 |
|
108030 |
150,0-180,0 |
63,5 |
127,0 |
900 |
2,50 |
Кабельные чулки со смещенной петлей захвата
|
Стальные кабельные чулки Katimex |
|||||
|
|
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, кг |
|
108420 |
10,0-20,0 |
9,4 |
18,8 |
900 |
0,24 |
|
108421 |
20,0-30,0 |
11,3 |
22,6 |
900 |
0,37 |
|
108422 |
30,0-40,0 |
18,5 |
37,0 |
900 |
0,54 |
|
108423 |
40,0-50,0 |
27,5 |
55,0 |
900 |
0,85 |
|
108424 |
50,0-65,0 |
27,5 |
55,0 |
900 |
1,03 |
|
108425 |
65,0-80,0 |
36,6 |
73,2 |
900 |
1,33 |
|
108426 |
80,0-95,0 |
36,6 |
73,2 |
900 |
1,37 |
|
108427 |
95,0-110,0 |
42,5 |
85,0 |
900 |
1,47 |
|
108428 |
110,0-130,0 |
53,0 |
106,0 |
900 |
2,10 |
|
108429 |
130,0-150,0 |
53,0 |
106,0 |
900 |
2,20 |
|
108430 |
150,0-180,0 |
63,5 |
127,0 |
900 |
2,43 |
|
Полимерные кабельные чулки Katimex |
|||||
|
|
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, г |
|
108320 |
10,0-20,0 |
0,56 |
1,12 |
900 |
60 |
|
108321 |
20,0-30,0 |
0,84 |
1,68 |
900 |
80 |
|
108322 |
30,0-40,0 |
1,12 |
2,24 |
900 |
110 |
|
108323 |
40,0-50,0 |
1,35 |
2,70 |
900 |
120 |
|
108324 |
50,0-65,0 |
3,58 |
7,16 |
900 |
230 |
|
108325 |
65,0-80,0 |
3,58 |
7,16 |
900 |
290 |
|
108326 |
80,0-95,0 |
3,58 |
7,16 |
900 |
330 |
Кабельные чулки для захвата нескольких кабелей одновременно
|
Чулки для захвата нескольких кабелей одновременно |
|||||
 |
|||||
|
Артикул |
Диаметр кабеля, мм |
Номинальная нагрузка, кН |
Разрушающая нагрузка, кН |
Длина чулка, мм |
Вес, кг |
|
108603 |
4×21- 30 |
11,3 |
22,6 |
900 |
1,33 |
|
108604 |
3×20- 29 |
11,3 |
22,6 |
900 |
1,20 |
|
108600 |
3×30- 39 |
18,5 |
37,0 |
900 |
1,50 |
|
108601 |
3×40- 49 |
27,5 |
55,0 |
900 |
2,55 |
|
108605 |
3×50- 65 |
27,5 |
55,0 |
900 |
2,65 |
|
Артикул |
Код по Каталогу |
Наименование |
|
108000 |
KM-108000 |
Кабельный чулок (90см, д.к. 10-20мм, 9,4кН) |
|
108001 |
KM-108001 |
Кабельный чулок (90см, д.к. 20-30мм, 11.3кН) |
|
108002 |
KM-108002 |
Кабельный чулок (90см, д.к. 30-40мм, 18.5кН) |
|
108003 |
KM-108003 |
Кабельный чулок (90см, д.к. 40-50мм, 27,5кН) |
|
108004 |
KM-108004 |
Кабельный чулок (90см, д.к. 50-65мм, 27,5кН) |
|
108005 |
KM-108005 |
Кабельный чулок(90см, д.к 65-80мм, 36.6кН) |
|
108006 |
KM-108006 |
Кабельный чулок(90см, д.к 80-95мм, 36.6кН) |
|
108007 |
KM-108007 |
Кабельный чулок(90см, д.к 95-110мм, 42.5кН) |
|
108008 |
KM-108008 |
Кабельный чулок(90см, д.к 110-130мм, 53.0кН) |
|
108009 |
KM-108009 |
Кабельный чулок(90см, д.к 130-150мм, 53.0кН) |
|
108010 |
KM-108010 |
Кабельный чулок(90см, д.к 150-180мм, 63.5кН) |
| Артикул | Код по Каталогу | Наименование |
| 108000 | KM-108000 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108001 | KM-108001 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108002 | KM-108002 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108003 | KM-108003 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108004 | KM-108004 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108005 | KM-108005 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108006 | KM-108006 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108007 | KM-108007 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108008 | KM-108008 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108009 | KM-108009 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108010 | KM-108010 | Кабельные чулки для укладки кабеля под землёй Диам |
| 108020 | Кабельные чулки с двумя петлями Диаметр кабеля,10- | |
| 108021 | Кабельные чулки с двумя петлями Диаметр кабеля,20- | |
| 108022 | Кабельные чулки с двумя петлями Диаметр кабеля,30- | |
| 108023 | Кабельные чулки с двумя петлями Диаметр кабеля,40- | |
| 108024 | Кабельные чулки с двумя петлями Диаметр кабеля,50- | |
| 108025 | Кабельные чулки с двумя петлями Диаметр кабеля,65- | |
| 108026 | Кабельные чулки с двумя петлями Диаметр кабеля,80- | |
| 108027 | Кабельные чулки с двумя петлями Диаметр кабеля,95- | |
| 108028 | Кабельные чулки с двумя петлями Диаметр кабеля, 11 | |
| 108029 | Кабельные чулки с двумя петлями Диаметр кабеля, 13 | |
| 108030 | Кабельные чулки с двумя петлями Диаметр кабеля, 15 | |
| 108600 | Тройные кабельные чулки Диаметр кабеля,30-39 мм | |
| 108601 | Тройные кабельные чулки Диаметр кабеля,40-49 мм | |
| 108300 | Полимерные кабельные чулки Диаметр кабеля,10-20 мм | |
| 108301 | Полимерные кабельные чулки Диаметр кабеля,20-30 мм | |
| 108302 | Полимерные кабельные чулки Диаметр кабеля,30-40 мм | |
| 108304 | Полимерные кабельные чулки Диаметр кабеля,50-65 мм | |
| 108305 | Полимерные кабельные чулки Диаметр кабеля,65-80 мм | |
| 108306 | Полимерные кабельные чулки Диаметр кабеля,80-95 мм | |
| 108310 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108311 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108312 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108313 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108314 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108315 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108316 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108320 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108321 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108322 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108323 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108324 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108325 | Полимерные кабельные чулки с двумя петлями Диаметр | |
| 108326 | Полимерные кабельные чулки с двумя петлями Диаметр |
