Оптический рефлектометр MTS-2000 VIAVI (VIAVI)
Оптический рефлектометр MTS-2000 VIAVI (VIAVI)
Скачать описание MTS-2000 VIAVI (VIAVI)

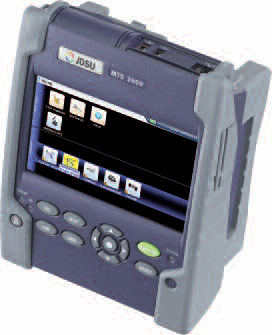

Оптический рефлектометр MTS-2000 компании VIAVI — это портативный модульный прибор для монтажа, ввода эксплуатацию и обслуживания оптических сетей по самым высоким стандартам качества.
Конструкция прибора
Базовая платформа + 1 сменный модуль + опции.
Модульная конструкция позволяет сконфигурированный прибор под городские линии, сети FTTx или под магистральные ВОЛС.
Главное преимущество платформы — ее компактность и высокая производительность.
MTS-2000 поддерживает модули от MTS-4000:
- модули OTDR для тестирования многомодовых и одномодовых волокон (подробное описание на вкладке «OTDR»)
- модули FiberComplete™ для автоматического измерения вносимых потерь/возвратных оптических потерь (IL/ORL) и обнаружения повреждений (подробное описание на вкладке «FTTx/PON»).
Оба модуля, OTDR и FiberComplete, оптимизированы для тестирования PON сетей. MTS-2000 позволяет проверить состояние оптических портов и разъемов по методу “Прошел/Не прошел”в соответствии с стандартом МЭК с помощью цифрового микроскопа P5000i.
MTS-2000 объединяет в себе различные варианты коммуникации, которые позволяют удаленно управлять прибором, передавать и загружать данные, настройки и отчеты. Прибор имеет высокоскоростной Ethernet порт, три USB порта, опциональную поддержку WiFi и Bluetooth.
Опции базовой платформы MTS-2000 VIAVI (VIAVI)
Опции измерителя мощности, определителя обрывов и переговорного устройства встраиваются в платформу аппаратно в процессе производства и должны заказываться одновременно с платформой.
Опция измерителя оптической мощности
- Калибровочные длины волн: 850/1310/1490/1550/1625/1650 нм
- Диапазон рабочих длин волн: 800 ~ 1650 нм с шагом 1 нм
- Динамический диапазон: +5 ~ 50 дБм
- Максимальное разрешение: 0.01 дБ/0.01нВт
- Тип разъема: Universal Push Pull (UPP)
Опция определителя обрывов VFL
- Длина волны: 650 нм
- Режимы работы: CW, 1Hz
- Лазер: Класс 2 в соответствии с EN60825-1 и FDA21 CFR часть 1040.10
Опция переговорное устройства
- Динамический диапазон: 32дБ
- Тип разъема: SC, FC, и UPP (три адаптера включены в комплект поставки опции)
Опция видео микроскопа
Микроскоп подключается к платформе через USB порт.
Результаты выводятся на экран платформы.
Встроенное программное обеспечение FiberChack проводит оценку состояния коннектора в соответствии с требованиями МЭК.
Опции WiFi и Bluetooth
Удаленное управление прибором, подключение периферийных устройств.
Общие характеристики MTS-2000 VIAVI (VIAVI)
Экран:5 сенсорный, разрешение 800*480
Внутренняя память:1Гб (128Мб для хранения)
Интерфейсы:2хUSB 2.0, 1xmini-USB 2.0, 1xRJ-45, WiFi (опция), Bluetooth (опция)
Аккумулятор:Перезаряжаеммый Lithium-Polymer, 8 часов автономной работы
Габариты с модулем (ШхВхГ):175х138х80мм
Вес с аккумулятором и модулем:1,2кг
Рабочая температура:-20 ~ +50°С
Комплект поставки базовой платформы: базовая платформа MTS-2000, сенсорный экран, мягкий кейс "свободные руки", наплечный ремень, блок питания, аккумулятор, USB кабель, краткое руководство пользователя.
Оптический рефлектометр MTS-2000 VIAVI имеет 1 слот под OTDR модули. MTS-2000 предлагает 4 автоматических режима измерений OTDR:
- Режим поиска дефектов
- Режим Auto Link
- Режим пуско-наладка
- Режим реального времени
Модули E4126MP и E4136RMP снабжены опцией немодулированного источника излучения через OTDR порт с выходной мощностью -3,5 дБм.
Также для заказа доступна опция измерителя оптической мощности через OTDR порт с динамическим диапазоном от -55 до 0 дБм на 1310,1490,1550,1625,1650 нм.
Сравнительная таблица OTDR модулей для MTS-4000/2000 VIAVI (VIAVI)
| Модуль | Длина волны, нм | Динамический | EDZ, м | ADZ, м |
| диапазон, дБ | ||||
| Short Range | ||||
| JD-E4123MM | 830/1300 | 26/24 | 0,8 | 4 |
| JD-E4146QUAD | 850/1300 | 26/24 | 0,8 | 4 |
| 1310/1550 | 37/35 | 0,9 | 4 | |
| JD-E4126LM | 1310/1550 | 34/32 | 1 | 4 |
| JD-E4136LM | 1310/1550/1625 | 34/32/32 | 1 | 4 |
| JD-E4138LM65 | 1310/1550/1650 | 34/32/30 | 1 | 4 |
| JD-E4117LM | 1625 | 32 | 1 | 4 |
| JD-E4118LM65 | 1650 | 30 | 1 | 4 |
| JD-E4136RLM | 1310/1550/ filtred 1625 | 34/32/32 | 1 | 4 |
| JD-E4118RLM65 | Filtred 1650 | 30 | 1 | 4 |
| JD-E4126LA | 1310/1550 + LS | 35/33 | 1,5 | 6 |
| JD-E4115LA | 1550 + LS | 33 | 1,5 | 6 |
| JD-2WLM-MOD * | 1310/1550 + LS, PM | 34/32 | 1 | 4 |
| Medium Range | ||||
| JD-E4126MA | 1310/1550 | 40/38 | 0,9 | 4 |
| JD-E4136MA | 1310/1550/1625 | 40/38/37 | 0,9 | 4 |
| JD-E4136RMA | 1310/1550/ filtred 1625 | 40/38/37 | 0,9 | 4 |
| JD-E4118RMA65 | Filtred 1650 | 37 | 0,9 | 4 |
| Long Range | ||||
| JD-E4126MP | 1310/1550 + LS | 43/41 | 0,8 | 4 |
| JD-2WMP-MOD * | 1310/1550 + LS, PM | 42/40 | 0,8 | 4 |
| JD-E4136MP | 1310/1550/1625 + LS | 43/41/41 | 0,8 | 4 |
| JD-E4136RMP | 1310/1550/1625 + LS | 43/41/41 | 0,8 | 4 |
| JD-E4138MP49 | 1310/1490/1550 + LS | 43/41/41 | 0,8 | 4 |
| JD-E4118RMP65 | Filtred 1650 + LS | 40 | 0,8 | 4 |
| JD-E4138RMP65 | 1310/1550/ filtred 1650 + LS | 43/41/40 | 0,8 | 4 |
LS- опция источника непрепывного излучения через OTDR порт.
PM - опция измерителя мощности через OTDR порт.
* JD-2WLM-MOD : -2 до -50 дБм
* JD-2WMP-MOD : 0 до -55 дБм
Все OTDR модули комплектуются сменными адаптерами FC, SC, ST, LC. Тип адаптера необходимо указывать при заказе. По умолчанию поставляется FC адаптер. Модули JD-2WLM-MOD и JD-2WMP-MOD комплектуются адаптерами SC/APC или SC/PC
Вес модуля составляет 350г.
Габариты (ШхВхГ): 128х134х40 мм
Селективный измеритель мощности OLP-4057
Модуль OLP-4057 предназначен для инсталляции FTTx сетей, занимает один слот платформы MTS-2000.
OLP-4057 обеспечивает:
- подключение в разрыв линии
- одновременное двунаправленное измерение мощности на 3-х длинах волн
- 1490 и 1550нм от терминала OLT по нисходящему каналу
- 1310нм от абонента (ONT) по восходящему каналу
- пакетный режим для анализа трафика от абонента (ловит импульс)
- измерение мощности в широком диапазоне длин волн.
Пользователь может установить пороговые значения мощности сигнала для каждой длины волны, по которым оценивается результат измерений — Pass/Fail.
Прежде чем подключить нового абонента ONT, необходимо правильно определить уровень сигнала, который он будет получать от OLT. При этом, подключая абонента к рабочей сети, нельзя допустить, чтобы тестирование негативно сказалось на сервисе других абонентов. Модуль селективного измерителя мощности OLS-4057 обеспечивает эти требования.
 |
 |
Технические характеристики
|
Широкополосный измеритель мощности |
|||
| Динамический диапазон | -60 ~ +5 дБм | ||
| Максимальный входной уровень | +10 дБм | ||
| Длины волн | 800 ~ 1650 нм | ||
| Калибровочные длины волн | 850/980/1310/1550/1625 нм | ||
| Частоты модуляции | 270 и 330 Гц ; 1 и 2 кГц | ||
| Тип подключаемого волокна | 9/125 до 100/140 мкм | ||
|
Селективный измеритель мощности |
|||
| Длины волн | 1310 нм | 1490 нм | 1550 нм |
| Рабочий диапазон (полоса пропускания) | 1260 — 1360 нм | 1480 — 1500 нм | 1530 — 1570 нм |
| Изолирование от соседних длин волн | > 50 дБ (от 1490/1550нм) | > 50 дБ (от 1310/1550нм) | > 50 дБ (от 1310/1490нм) |
| Динамический диапазон | -35 ~ +10 дБм | -50 ~ +10 дБм | -35 ~ +26 дБм |
| Максимальный входной уровень | +17 дБм | +15 дБм | +26 дБм |
| Вносимые потери | < 1,5 дБ | ||
|
Общая информация |
|||
| Единицы измерений | Дбм, дБ, мВт, мкВт, прошел/не прошел | ||
| Разрешение | 0,01 дБ, 0,001 мкВт | ||
| Рабочая температура | -10 ~ +55°С | ||
| Температура хранения | -40 ~ +70°С | ||
Решение FiberComplete MTS-2000 VIAVI (VIAVI)
FiberComplete — это:
- двунаправленное измерение вносимых потерь (IL)
- измерение возвратных потерь (ORL)
- OTDR рефлектометр
- источник модулированного и немодулированного излучения
в одном модуле и через один оптический порт!
Таким образом, FiberComplete — это комплекс последовательных тестов (IL, ORL, OTDR), позволяющий инсталлировать и диагностировать PON сети со структурой point-to-point и point-to-multipoint. Тесты выполняются автоматически по заданным пользователем критериям. FiberComplete избавляет от необходимости использовать отдельные приборы. Микроскоп, определитель обрывов и переговорное устройство могут быть опционально установлены на платформу MTS-2000.
Для автоматического тестирования необходимо иметь два прибора MTS-2000 c модулем FiberComplete.
Возможности FiberComplete:
- Автоматическое сопряжение ведущего и ведомого приборов
- Подтверждение оптической целостности линии перед тестированием
- Настройка испытательной последовательности в соответствии с необходимой задачей
- Автоматический двусторонний процесс тестирования OTDR, вносимых и возвратных потерь нажатием одной кнопки и через один оптический порт - избежание многократного соединения/разъединения патчкорда
- Пошаговая программа инструктирования технического персонала
- Исследование чистоты коннекторов программой FiberChek2 - оценка состояния (Pass/Fail) согласно стандарту IEC 61300-3035
- Автоматическое конфигурирование параметров сбора данных
- Табличное отображение результатов измерений
- Создание протокола тестирования в реальном времени, генерирование общего отчета в формате *.pdf
Комплекты FiberComplete включают не отражающие окончания SC, LC и FC для установки опорных значений при измерении ORL.
 |
 |
Программное обеспечение FiberTrace (заказывается отдельно) позволяет формировать подробные профессиональные отчеты и проводить последующий анализ результатов:
- Пакетная обработка данных
- Протокол измерений, полностью сформированный по требованиям заказчика
- Специализированные таблицы для каждого результата измерения
- Сводка вышедших за пределы значений индикаторов исправности
- Анализ макро-изгибов
Технические параметры FiberComplete
|
Двусторонние измерения |
|||||
|
Источник излучения (в том числе CW режим) |
|||||
|
Длины волн |
1310,1490,1550,1625 нм |
||||
|
Ширина полосы спектра |
Максимум 10 нм |
||||
|
Выходной уровень на волокне 9/125мкм(режим CW) |
-3,5 дБм |
||||
|
Средний уровень модулированного выходного сигнала |
Менее 3 дБ |
||||
|
Частота модуляции |
270 и 330 Гц, 1 и 2 кГц |
||||
|
Режим TWINtest и Auto-λ |
Все длины волн активизируются одна за другой |
||||
|
Измеритель вносимых потерь (IL) |
|||||
|
Абсолютная погрешность |
±0,25 дБ |
||||
|
Повторяемость |
<0.05 дБ |
||||
| Разрешение для результата |
0,01 дБ |
||||
|
Измеритель обратных потерь (ORL) |
|||||
|
Диапазон измерений |
До 55 дБ |
||||
|
Абсолютная погрешность |
±0,5 дБ |
||||
|
Повторяемость |
<0,1дБ |
||||
|
Определение длины линии |
|||||
|
Диапазон измерений |
150 км |
||||
|
Абсолютная погрешность |
±30м |
||||
|
OTDR |
|||||
| Центральная длина волны | Ширина импульса | Динамический диапазон | Мертвая зона по событию (EDZ) | Мертвая зона по затуханию (ADZ) | |
|
Городская сеть доступа (MA) |
1310/1550/1625нм | 3-20 мкс | 37/35/35дБ | 0.9м | 4м |
|
Городская сеть PON (MP) |
1310/1490/1550/ 1625нм | 3-20 мкс | 40/40/40/40дБ | 0,8м | 4м |
|
Общее |
|||||
|
Масса модуля |
0,35 кг |
||||
|
Размеры (ШхГхВ) |
128 х 134 х 40 мм |
||||
|
Волокно |
SMF 9/125 |
||||
|
Сменные оптические коннекторы |
FC. SC. DIN. LC (PC или APC) и ST (PC) |
||||
Модули FiberComplete:
| Артикул | Название |
| JD-E4126FCOMP-FF | Модуль FiberComplete 1310/1550нм |
| JD-E4126FCOMP-MA | Модуль FiberComplete с MA OTDR 1310/1550нм |
| JD-E4126FCOMP-MP | Модуль FiberComplete с MP OTDR 1310/1550нм |
| JD-E4136FCOMP-MA | Модуль FiberComplete с MA OTDR 1310/1550/1625нм |
| JD-E4136FCOMP-MP | Модуль FiberComplete с MP OTDR 1310/1550/1625нм |
| JD-E4138FCOMP-MP | Модуль FiberComplete с MP OTDR 1310/1490/1550нм |
| JD-E4136FCOMP-RMA | Модуль FiberComplete с MA OTDR 1310/1550нм, фильтрованным портом 1625нм |
| JD-E4136FCOMP-RMP | Модуль FiberComplete с MP OTDR 1310/1550нм, фильтрованным портом 1625нм |
CWDM
С помощью модуля COSA-4055, MTS-2000 превращается в полноценный анализатор спектра CWDM систем.
Технические характеристики
| Режимы | |
| Рабочие режимы | CWDM, Drift |
| Режимы отображения результатов | Графический (трасса + описание) Табличный |
| Измеряемые параметры | Номер канала, мощность, длина волны, дрейф |
| Диапазоны спектральных измерений | |
| Длины волн | 1260 ~ 1625 нм (±0.5 нм) |
| Разрешение для отображения | 0.001 нм |
| Полос | |
