VIAVI (VIAVI)

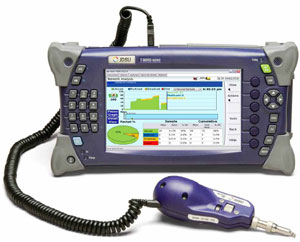

Оптический рефлектометр (анализатор "последней мили") MTS-4000 VIAVI (Acterna)

















MTS-4000



MTS-4000 от компании VIAVI - это универсальный анализатор последней мили, прекрасно подходящий для решения любых задач, возникающих при строительстве и эксплуатации городских сетей связи.

Модульная конструкция позволяет ему работать с:

  • PON FTTx
  • Городскими ВОЛС
  • CWDM
  • Ethernet 1G
  • ADSL1/2/2+, VDSL/VDSL2
  • Triple Play (IP, IPTV, VOIP).


Развернутую информацию по каждому виду измерений можно найти на соответствующих вкладках данной страницы.

Прибор полностью русифицирован и внесен в государственный реестр средств измерений.



Меняя модули, устанавливая критерии диагнотики и создавая скрипты автоматического тестирования, пользователь может адаптировать прибор под любые виды измерений, результаты которых хранятся во внутренней памяти прибора или генерируются в отчет в форматах HTML, XML, TXT или PDF. Также их можно передать на ПК или выслать на e-mail.



Конструкция прибора

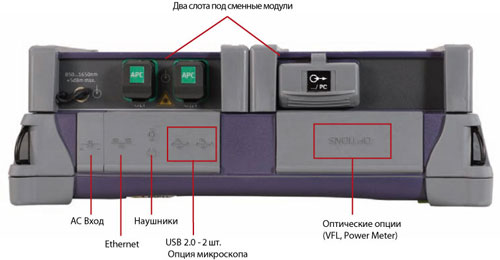

Измерительная платформа MTS-4000 собирается из базового блока и измерительного модуля. На базу можно установить один или два модуля, в зависимости от его типа.. При необходимости, также устанавливаются тестовые опции.

Прибор имеет большой 7' ЖКД, который при желании может быть сенсорным. Ударопрочный корпус, малый вес, компактность и длительная работа от аккумуляторов делают MTS-4000 настоящим полевым инструментом.



Опции базовой платформы

Данные опции встраиваются аппаратно в базу MTS-4000 в процессе производства или подключаются к ней через интерфейсы (микроскоп).


Широкополосный измеритель мощности PM

  • Динамический диапазон: 0 ~ -55 дБм (до +30 дБ- измеритель расширенного диапазона)
  • Длины волн: 1310/1490/1550/1625/1650нм
  • Тип коннектора: UPP 2.5 мм
  • Погрешность измерений: ±0.5 дБ


Определитель обрывов VFL

  • Длина волны: 635 нм
  • Выходной уровень: < 1 мВт
  • Тип коннектора: UPP

Микроскоп

Данная опция представляется видеозондом, который подключается к платформе через USB порт. Изображение выводится на экран прибора и может быть сохранено в формате *.jpg.



Wi-Fi / Bluetooth

Опция необходима для связи с ПК беспроводным способом с целью копирования файлов или выхода в Интернет. Также можно настроить удаленный доступ к MTS-4000 с любого ПК для выполнения измерений и загрузки результатов.



Аксессуары

Артикул Название
JD-LIION9C Дополнительный Li-Ion аккумулятор для MTS-4000
JD-40PWE АС адаптер питания
JD-E40HOOKSTRAP1 Наплечный ремень
JD-E40SCASE1 Мягкая сумка для MTS-4000


Габариты, мм - 260 х 135 х 90

Вес, кг (платфомы с батареей) — 1,4

OTDR

MTS-4000 может выполнять функции оптического рефлектометра.

Оптический рефлектометр MTS-4000 VIAVI имеет 2 слота под OTDR модули. MTS-4000 предлагает 4 автоматических режима измерений OTDR:

  • Режим поиска дефектов
  • Режим Auto Link
  • Режим пуско-наладка
  • Режим реального времени


Модули E4126MP и E4136RMP снабжены опцией немодулированного источника излучения через OTDR порт с выходной мощностью -3,5 дБм.

Также для заказа доступна опция измерителя оптической мощности через OTDR порт с динамическим диапазоном от -55 до 0 дБм на 1310,1490,1550,1625,1650 нм.



Сравнительная таблица OTDR модулей для MTS-4000/2000 VIAVI (VIAVI)

Модуль Длина волны, нм Динамический EDZ, м ADZ, м
диапазон, дБ
Short Range
JD-E4123MM 830/1300 26/24 0,8 4
JD-E4146QUAD 850/1300 26/24 0,8 4
1310/1550 37/35 0,9 4
JD-E4126LM 1310/1550 34/32 1 4
JD-E4136LM 1310/1550/1625 34/32/32 1 4
JD-E4138LM65 1310/1550/1650 34/32/30 1 4
JD-E4117LM 1625 32 1 4
JD-E4118LM65 1650 30 1 4
JD-E4136RLM 1310/1550/ filtred 1625 34/32/32 1 4
JD-E4118RLM65 Filtred 1650 30 1 4
JD-E4126LA 1310/1550 + LS 35/33 1,5 6
JD-E4115LA 1550 + LS 33 1,5 6
JD-2WLM-MOD * 1310/1550 + LS, PM 34/32 1 4
Medium Range
JD-E4126MA 1310/1550 40/38 0,9 4
JD-E4136MA 1310/1550/1625 40/38/37 0,9 4
JD-E4136RMA 1310/1550/ filtred 1625 40/38/37 0,9 4
JD-E4118RMA65 Filtred 1650 37 0,9 4
Long Range
JD-E4126MP 1310/1550 + LS 43/41 0,8 4
JD-2WMP-MOD * 1310/1550 + LS, PM 42/40 0,8 4
JD-E4136MP 1310/1550/1625 + LS 43/41/41 0,8 4
JD-E4136RMP 1310/1550/1625 + LS 43/41/41 0,8 4
JD-E4138MP49 1310/1490/1550 + LS 43/41/41 0,8 4
JD-E4118RMP65 Filtred 1650 + LS 40 0,8 4
JD-E4138RMP65 1310/1550/ filtred 1650 + LS 43/41/40 0,8 4




LS- опция источника непрепывного излучения через OTDR порт.

PM - опция измерителя мощности через OTDR порт.

* JD-2WLM-MOD : -2 до -50 дБм

* JD-2WMP-MOD : 0 до -55 дБм

Все OTDR модули комплектуются сменными адаптерами FC, SC, ST, LC. Тип адаптера необходимо указывать при заказе. По умолчанию поставляется FC адаптер. Модули JD-2WLM-MOD и JD-2WMP-MOD комплектуются адаптерами SC/APC или SC/PC

Вес модуля составляет 350г.



Габариты (ШхВхГ): 128х134х40 мм


ESAM

Анализатор протоколов ESAM на базе платформы MTS-4000 совмещает в себе все необходимые инструменты для диагностики физического состояния и анализа качества услуг корпоративной сети.

ESAM (Enterprise Services Application Module) представляет собой встраиваемый в MTS-4000 модуль, занимающий пространство 2х слотов. Модуль снабжен интерфейсами 10/100/1000 Мбит Ethernet и 1G SFP.

Тестирование на физическим уровне (MTS-4000 ESAM VIAVI (VIAVI))

Перед тем как приступить к инсталляции сетевых сервисов, требующих высокую скорость и качество передаваемого трафика, необходимо убедиться в надежности физического канала для передачи 1000BASE-T.

Данное тестирование проводится прибором в автоматическом режиме, что значительно облегчает и ускоряет этот процесс.

Результаты тестирования:

  • построение схемы сети
  • обнаружение обрыва, короткого замыкания, перепутанных жил
  • определение длины кабеля (до 100м), расстояния до обрыва и короткого замыкания
  • измерение отношения сигнал/шум (SNR) и коэффициента ошибок (BERT) в зависимости от пороговых значений кабеля
  • прохождение тонового сигнала
  • определение Power over Ethernet


Возможно проводить тестирование экранированного и неэкранированного кабеля. Пользователь может сконфигурировать параметры кабеля самостоятельно или выбрать тип кабеля из стандартного списка.

Используя ПО Plan-um, включенное в поставку ESAM, технические специалисты имеют возможность проектировать структурированные кабельные сети и анализировать результаты измерений в диаграммах и графиках.



Тест на сетевую совместимость (MTS-4000 ESAM VIAVI (VIAVI))

Данный тест необходимо запускать после того как проверенно физическое состояние линии и получен положительный результат на поддержку 1000BASE-T.

  • PoE. Если питание подается через Ethernet порт, то можно проверить напряжение и ток, чтобы удостовериться, что их значения соответствуют требованиям подключенного устройства.
  • Discover Network Interface Capabilities. Порт Discover подтверждает, что Ethernet-интерфейс поддерживает корректную скорость и варианты дуплекса.
  • DHCP. Тест на возможность получения устройством IP адреса используя DHCP протокол (Dynamic Host Configuration Protocol). Также возможно получение статического IP адреса.
  • DNS, Ping, Traceroute. Данные тесты проверяют совместимость устройства с другими элементами сети.
  • TCP/UDP. Тестирование Firewall - используя тест на совместимость TCP (Transmission Control Protocol) / UDP (User Datagram Protocol) можно понять какие порты TCP/UDP открыты, а какие заблокированы.
  • CDP/LLDP. Если в сети используются протоколы CDP (Cisco Discovery Protocol) и LLDP (Link Layer Discovery Protocol), то анализатор ESAM может читать эти сообщения и сообщать о них пользователю.
  • Одновременное сканирование до 100 портов на транспортном уровне (Layer 4).

Если во время тестирования возникает множество проблем, связанных со совместимостью сетевых устройств, то для более глубокого анализа нужно выполнить захват всех переданных и полученных кадров.



Исследование сети (MTS-4000 ESAM VIAVI (VIAVI))

После установления совместимости с сетью необходимо ее исследовать, понять какие устройства в ней присутствуют. Используя активный или пассивный режимы поиска пользователь может обнаружить все устройства, включая те, что находятся внутри подсети и те, что за его пределами. MTS-4000 ESAM использует прямое подключение к Ethernet или Wi-Fi.

Наглядное, графическое отображение результатов поиска позволяет пользователю вникнуть в детали конкретного элемента сети. При настройке SNMP (Simple Network Management Protocol), у пользователя есть возможность опросить сетевые устройства и получить необходимую информацию. Для удобства работы MTS-4000 ESAM графически выделяет все проблемы сети в процессе ее инсталляции.



Статистика сети (MTS-4000 ESAM VIAVI (VIAVI))

При подключении MTS-4000 ESAM к Ethernet порту TAP (Test Access Port) или зеркальному порту, анализатор собирает статистику линка, VLAN или подсети на максимальной скорости линии.

Загрузка линка может быть разбита на unicast, broadcast, multicast и errors. Благодаря протокольному распределению анализатор способен выявить протокол, который потребляет значительную емкость линка и указать IP адрес устройства, использующего данный протокол.

Анализатор отображает статистику по протоколам и событиям, ведет подсчет пакетов и битов по стандартным или пользовательским настройкам линка.

  • 8 часов сбора информации



  • 300 протоколов



  • Отображение 15-ти линков top talkers
  • 27 built-in link wirespeed packets counters



  • 10 user concurrent link wirespeed packet counters



  • Поддержка IPV4 и IPV6



  • Статистика подсетей — до 4шт, до 8 часов сбора данных



  • Поддержка 8-ми VLAN, до 8 часов сбора данных

Загрузка линка Протокольное распределение


Захват пакетов и экспертный анализ (MTS-4000 ESAM VIAVI (VIAVI))

MTS-4000 ESAM может подключаться как оконечное устройство и мониторить сеть или же подключаться в разрыв и захватывать трафик 1-7 уровня OSI. Данные хранятся в буфере прибора емкостью 1G. Захваченный трафик имеет формат PCAP, который обрабатывается ПО Wireshark на самом приборе или на ПК. Для захвата определенного типа трафика и в конкретное время пользователь может настроить фильтры захвата. Прибор снабжен ПО J-Mentor, экспертным анализатором данных, которое позволяет проводить тестирование сетей без специальной подготовки и углубленных технических знаний в области сетевых технологий.

  • 1G захваченных данных



  • Управление фильтрами (протокол, IP адрес и др.)



  • ПО Wireshark& J-Mentor



J-Mentor



MTS-4000 ESAM VIAVI (VIAVI) можно заказать в составе готовых комплектов или как отдельный модуль. Модуль ESAM функционирует только с платформой с сенсорным дисплеем CM4000T!


Комплект Конфигурация
Платформа
MTS-4000
Модуль
ESAM
VOIP WLAN Измеритель оптической
мощности OPM
Определитель
обрывов VFL
Видеомикроскоп
MTS4-DIS-LAN
MTS4-DIS-LANVOIPWLAN
MTS4-DIS-LANOPMVFL
MTS4-DIS-LANPKG
FTTx / PON

Селективный измеритель мощности OLP-4057

Модуль OLP-4057 предназначен для инсталляции FTTx сетей, занимает один слот платформы MTS-4000.

OLP-4057 обеспечивает:

  • подключение в разрыв линии
  • одновременное двунаправленное измерение мощности на 3-х длинах волн
    • 1490 и 1550нм от терминала OLT по нисходящему каналу
    • 1310нм от абонента (ONT) по восходящему каналу
  • пакетный режим для анализа трафика от абонента (ловит импульс)
  • измерение мощности в широком диапазоне длин волн.


Пользователь может установить пороговые значения мощности сигнала для каждой длины волны, по которым оценивается результат измерений — Pass/Fail.

Прежде чем подключить нового абонента ONT, необходимо правильно определить уровень сигнала, который он будет получать от OLT. При этом, подключая абонента к рабочей сети, нельзя допустить, чтобы тестирование негативно сказалось на сервисе других абонентов. Модуль селективного измерителя мощности OLS-4057 обеспечивает эти требования.



Технические характеристики

Широкополосный измерит
