Источники оптического излучения VIAVI SmartClass Fiber OLS-85
VIAVI (VIAVI) / Источники излучения

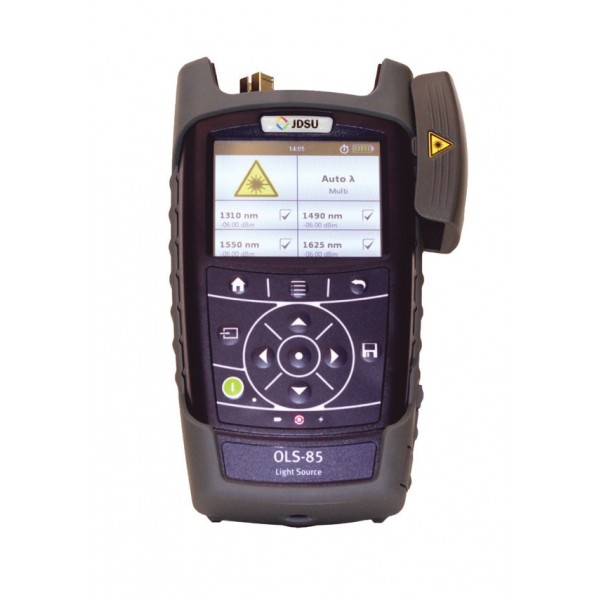

VIAVI SmartClass Fiber OLS-85 - источники оптического излучения
VIAVI SmartClass Fiber OLS-85 – это линейка портативных источников света, профессионального уровня, универсальные и компактные инструменты, используемые для аттестации и сертификации волоконно-оптической сети. Источники излучения работают в паре с измерителями мощности для определения вносимых потерь в волокно и затухания оптического сигнала. VIAVI SmartClass Fiber OLS-85 работают на длинах волн 850/1300/1490/1310/1490/1550/1625нм, в зависимости от модели, и отлично подходит как для больших телекоммуникационных сетей доступа, metro сетей, так и для дата-центров или небольших локальных систем связи.
Большинство проблем оптических сетей связано с загрязнением оптических портов. SmartClass Fiber OLS-85 может работать в режиме оптического микроскопа для проверки загрязненности коннекторов. Для этого к OLS-85 необходимо подключить видео-зонд P5000i, который создает снимок торца коннектора, анализирует его и выдает заключение «Прошел/Не прошел» согласно стандарту IEC-61300-3-35 или критериям пользователя. Сменные наконечники позволяют инспектировать различные типы коннекторов патч-кордов и патч-панелей: FC, SC, ST, LC, MPT, E2000 c прямой (PC) или угловой (APC) полировкой.
Особенности VIAVI SmartClass Fiber OLS-85
- Одномод (SM) и многомод(MM) в одном корпусе;
- Экран – сенсорный, цветной, 3.5 дюйма;
- Корпус – влагонепроницаемый;
- Auto λ – автоматическое определение длины волны принимающей стороной (совместно с OLP-85);
- Multi λ – автоматическое тестирование на всех длинах волнах (совместно с OLP-85);
- 1625нм – идеальная длина волны для определения макроизгибов;
- 1490нм – тестирование PON сетей;
- Оптический микроскоп – инспектирование чистоты коннекторов в паре с микроскопом P5000i;
- Память – на 5000 измерений в режиме микроскопа;
- Генерация отчетов;
- Питание от батарей или аккумулятора;
- Удаленное управление через USB или Ethernet порт;
Комплект поставки VIAVI SmartClass Fiber OLS-85
- Источник излучения VIAVI SmartClass Fiber OLS-85;
- Мягкая сумка SC2;
- USB флеш-карта с инструкцией, описанием и программным обеспечением;
- Оптические адаптеры: SC, FC;
- Батареи питания типа АА, 8шт.
Сравнительная таблица VIAVI SmartClass Fiber OLS-85
|
Модель |
OLS-85 JD-2313/01 |
OLS-85 JD-2313/22 |
OLS-85 JD-2313/06 JD-2313/26 |
OLS-85 JD-2313/05 |
|
Характеристики лазера |
||||
|
Длина волны |
1310/1550 нм |
1310/1550/1625 нм |
1310/1490/1550/1625нм |
MM: 850/1300 нм SM: 1310/1550 нм |
|
Ширина спектра |
< 5 нм |
< 5 нм |
< 5 нм |
ММ: 50/170 нм SM: 5/5 нм |
|
Выходная мощность |
0 до -3дБм |
-3 до -6 дБм |
-3 до -6 дБм |
ММ: -20 до -23 дБм SM: 0 до -3 дБм |
|
Стабильность излучения 15 мин / 8 часов |
0,02/0,2 дБ |
0,02/0,2 дБ |
0,02/0,2 дБ |
0,02/0,2 дБ |
|
Режимы работы |
CW, непрерывный Auto-λ, Multi-λ (в паре с OLP-85) |
|||
|
Частоты модуляции сигнала |
270 Гц, 1 кГц, 2 кГц |
|||
|
Общие характеристики |
||||
|
Оптический микроскоп |
P5000i через USB-порт, анализ Прошел / Не прошел |
|||
|
Живое изображение микроскопа |
320 х 240 точек, 8 bit gray, 10 fps |
|||
|
Экран OLS-85 |
Высококонтрастный, цветной, сенсорный, TFT 3.5 дюйма |
|||
|
Разрешение экрана |
0,01 дБ / 0,001 мкВт |
|||
|
Единицы измерения |
дБ, дБм, Вт |
|||
|
Память |
На 5 000 измерений микроскопом |
|||
|
Порты передачи данных |
2 USB типа А, USB Micro-B, Ethernet |
|||
|
Питание |
Батареи АА 8шт, аккумулятор Li-Ion (опция), AC/DC адаптер питания (опция) |
|||
|
Время жизни батареи |
> 10 часов (от аккумулятора) / > 8 часов (от батарей) |
|||
|
Оптический интерфейс (полировка) |
PC |
APC |
PC (JD-2313/06) APC (JD-2313*26) |
MM порт: PC (50/125 мкм) SM порт: PC |
|
Тип оптического коннектора |
Сменные SC, FC, ST (см. комплект поставки конкретного прибора) |
|||
|
Температура хранения |
-25оС до +55оС |
|||
|
Температура эксплуатации |
-5оС до +45оС |
|||
|
Габариты (ДхШхГ), вес |
112 х 208 х 64 мм, 750г |
|||
| Артикул | Код по Каталогу | Наименование |
| 2313/01 | JD-2313/01 | VIAVI SmartClass Fiber OLS-85 - источник оптического излучения 1310/1550нм, сменные SC/PC и FC/PC |
| 2313/22 | JD-2313/22 | VIAVI SmartClass Fiber OLS-85 - источник оптического излучения 1310/1550/1625нм, сменные SC/APC и FC/APC |
| 2313/06 | JD-2313/06 | VIAVI SmartClass Fiber OLS-85 - источник оптического излучения 1310/1490/1550/1625нм, сменные SC/PC и FC/PC |
| 2313/26 | JD-2313/26 | VIAVI SmartClass Fiber OLS-85 - источник оптического излучения 1310/1490/1550/1625нм, сменные SC/APC и FC/APC |
| 2313/05 | JD-2313/05 | VIAVI SmartClass Fiber OLS-85 - источник оптического излучения 850/1300/1310/1550нм, сменные SC/PCx2 и FC/PCx2 |
| FBP-SD101 | JD-FBP-SD101 | Набор USB видеомикроскопа P5000i: P5000i, ПО, нак-ки SC,LC для пачп. и 2.5,1.25мм для пачкорда |
| 2305/90.02 | JD-2305/90.02 | Аккумулятор для SmartClass Fiber (Li-Ion) 3.7 B / 20 Вт |
| 2305/90.01 | JD-2305/90.01 | Адаптер питания для SmartClass Fiber (12 В, 2 А) |
| 2128/01 | JD-2128/01 | Чехол |
