VIAVI (VIAVI) / Оптические мультиметры

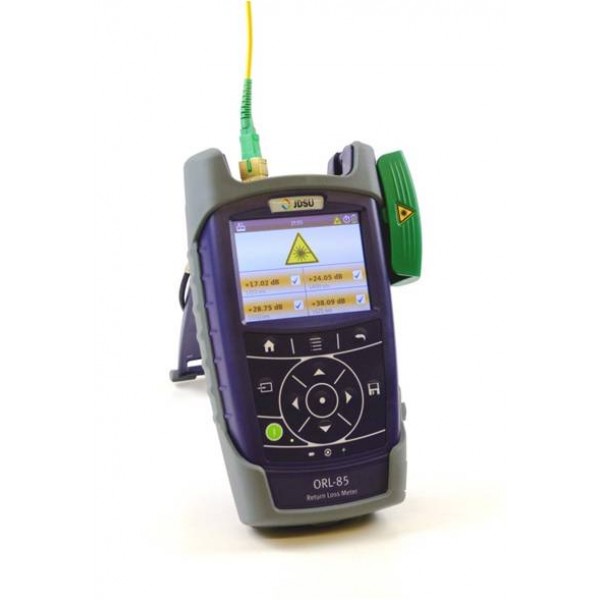

VIAVI SmartClass Fiber ORL-85 - измерители возвратных потерь







VIAVI SmartClass Fiber ORL-85 – это высокоточный измеритель оптических возвратных потерь, используемый для тестирования одномодового оптического кабеля в полевых условиях, а также при его производстве. ORL-85 совмещает в себе три прибора: измеритель возвратных потерь, источник излучения и измеритель оптической мощности.

Оптические системы с свысокоскоростными лазерами, аналоговой передачей (CATV) или с рамановскими усилителями очень чувствительны к возвратным потерям, которые могут привести к:

  • увеличению шума передатчика, уменьшению отношения сигнал/шум (OSNR) в аналоговых системах (CATV), увеличению ошибок BER в цифровых системах;
  • интерференции излучения, изменению центральной длины волны и излучаемой мощности;
  • уменьшению ресурса работы источников оптического сигнала.

Измерение возвратных потерь ORL-85 производит методом OCWR (optical continuous wave reflectometer) с точностью ± 0.7 дБ, в диапазоне от 0 до +70 дБ, на длинах волн 1310/1550/1625 нм.

Дополнительно SmartClass Fiber ORL-85 комплектуется внешним микроскопом P5000i для проверки загрязненности поверхности оптических коннекторов пачкордов и пачпанелей.

В модели ORL-85P встроен микроскоп PCM для проверки поверхности коннекторов пачкордов.



Виды измерений VIAVI SmartClass Fiber ORL-85

  • Измерение возвратных потерь;
  • Измерение вносимых оптических потерь (IL);
  • Измерение оптической мощности;
  • Проверка состояния оптических коннекторов (опция микроскопа).



Особенности VIAVI SmartClass Fiber ORL-85

  • Измерение ORL методом OCWR с точностью  ± 0.7 дБ;
  • Диапазон измерений ORL от 0 до +70 дБ;
  • Широкополосный измеритель мощности на 800-1700 нм / -85 до +15 дБм;
  • Источник излучения на 1310, 1550, 1625 нм / стабильность 0,02 дБ;
  • Регулируемая мощность источника излучения;
  • Auto λ – автоматическое определение длины волны;
  • Multi λ – автоматическое тестирование на всех длинах волнах;
  • Оптический микроскоп – инспектирование чистоты коннекторов в паре с микроскопом P5000i (опция);
  • Память – на 10 000 измерений;
  • Генерация отчетов;
  • Питание от батарей или аккумулятора;
  • Удаленное управление через USB или Ethernet порт;
  • Экран – сенсорный, цветной, 3.5 дюйма;
  • Корпус – влагонепроницаемый.



Сравнительная таблица VIAVI SmartClass Fiber ORL-85

Модель

ORL-85

JD-2311/21

ORL-85P

JD-2312/21

ORL-85

JD-2311/23

ORL-85P

JD-2312/23

Режимы работы Измеритель возвратных потерь, источник излучения, измеритель мощности, тестер вносимых потерь
Измеритель возвратных потерь
Номинаьные длины волн 1310, 1550 нм (±20 нм) 1310, 1550, 1625 нм (±20 нм)
Разрешение 0.01 дБ
Диапазон измерений 0 до +70 дБ
Точность измерений ±0.7 дБ (от 0 до 50 дБ)
±0.9 дБ (от 50 до 60 дБ)
Измеритель оптической мощности
Тип детектора InGaAs
Динамический диапазон -85 до +15 дБм
Точность измерений ± 0.4 дБ
Установка опорного уровня Есть
Калибровочные длины волн 1310, 1490, 1550, 1625 нм
Источник оптического излучения
Длины волн 1310, 1550 нм 1310, 1550, 1625 нм
Выходная мощность -3 до -6 дБм

-6 до -9 дБм

Стабильность излучения (15мин/8ч) 0,02/0,2 дБ
Модулированный сигнал 270 Гц, 1кГц, 2 кГц
Общие параметры
Встроенный микроскоп для проверки пачкордов (PCM) Нет Есть Нет Есть
Внешний микроскоп P5000i (опция)
Экран 3,5 дюйма, цветной, сенсорный
Память 10000 измерений
Связь с ПК Через USB порт
Генерация отчетов Есть
Время работы от батарей > 10 часов
Габариты 208 x 112 x 64 мм 208 x 153 x 64 мм 208 x 112 x 64 мм 208 x 153 x 64 мм
Вес 750 г 850 г 750 г 850 г



Комплект поставки VIAVI SmartClass Fiber ORL-85

  • Измеритель возвратных потерь ORL-85;
  • Оптические адаптеры: 1xSC фиксированный и 1хFC сменный;
  • Батареи АА, 8шт;
  • Инструкция по эксплуатации;
  • Мягкий кейс SC2
Артикул Код по Каталогу Наименование
FITP-UC4 JD-FITP-UC4 Чехол
