Fluke Networks Optifiber PRO – оптический рефлектометр
| Fluke Networks / Оптические рефлектометры |
Fluke Networks Optifiber PRO – оптический рефлектометр
Fluke Networks Optifiber PRO - оптический рефлектометр , специально созданный для тестирования оптики в центрах обработки данных, домовых и районных оптических сетях.
Благодаря выдающимся техническим характеристикам, автоматизированной системе анализа и тестирования волокна и интерфейсу, как у современного сенсорного смартфона, Optifiber PRO является оптимальным выбор для специалиста разного уровня квалификации — от новичка до профессионала.
Прочный и качественный дисплей, русскоязычный интерфейс, резиновый пылезащищённый корпус, мощная батарея — всё это является залогом успеха для работ в полевых условиях.
Функциональный особенности Optifiber PRO:
- Специальный режим "DataCenter OTDR" позволяет сократить время тестирования до 1 секунды!
- Емкостный сенсорный экран размером 5,7 дюйма с функцией мультитач позволяет работать с прибором без использования кнопок
- Увеличенная дальность тестирования - до 130км

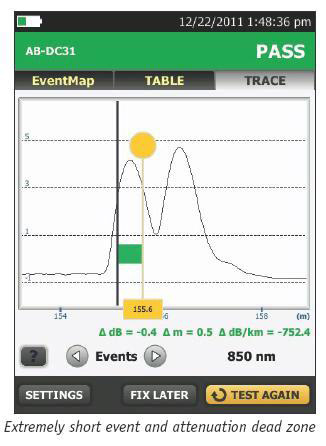

- Сверхмалые мертвые зоны по событию и затуханию — до 0,5м
- Возможность подключения видеомикроскопа FiberInspector для автоматического анализа и визуального отображения состояния торца волокна
- Меню и контекстная справка на русском языке
- Внутренняя память на 5000 измерений
- USB-порт для подключения внешнего USB-накопителя
Технические характеристики Optifiber PRO
| Характеристики рефлектометрических модулей | ||
| Многомодовый модуль | Одномодовый модуль | |
| Тип волокна | ММ:
|
SM: 9/125 нм |
| Длина волны | 850 нм +/- 10 нм 1300 нм +35/-15 нм |
1310 нм +/- 25 нм 1550 нм +/- 30 нм |
| Мертвая зона по событиям 1 | 850 нм: 0,5м 1300 нм: 0,7м |
1310 нм: 0,6м 1550 нм: 0,6м |
| Мертвая зона по затуханиям 2 | 850 нм: 2,2м 1300 нм: 4,5м |
1310 нм: 3,6м 1550 нм: 3,7м |
| Динамический диапазон 3,5,6 | 850 нм: 28 дБ 1300 нм: 30 дБ |
1310 нм: 32 дБ 1550 нм: 30 дБ |
| Дальность действия 4, 5, 7, 8, 9, 10 | 850 нм: 9 км 1300 нм: 35 км |
1310 нм: 80 кмм 1550 нм: 130 км |
| Диапазон отражающей способности 4, 5 | 850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) |
1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
| Разрешающая способность | 3 см – 400 см | 3 см – 400 см |
| Длина импульса (номинальная) | 850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс |
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
| Время тестирования (на длину волны) | Автоматическая настройка: 5 с (стандартно) | Автоматическая настройка: 10 с (стандартно) |
| Настройка быстрого тестирования: 2 с (стандартно) | Настройка быстрого тестирования: 5 с (стандартно) | |
| Настройка наивысшей точности: 2 – 180 с | Настройка наивысшей точности: 5 – 180 с | |
| Настройка FaultMap: 2 с (стандартно), 180 с (макс.) | Настройка FaultMap: 10 с (стандартно), 180 с (макс.) | |
| Настройка OTDR для центра обработки данных: 1 с (стандартно при 850 нм), 7 с (макс.) | Настройка OTDR для центра обработки данных: 20 с (стандартно), 40 с (макс.) | |
| Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с | Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с | |
| Примечания | ||
| 1 - Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима. | ||
| 2 - Измерение выполняется при отклонении +/- 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима. | ||
| 3 - Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ. | ||
| 3 - Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км. | ||
| 4 - Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км. | ||
| 5 - Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км. | ||
| 6 - SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса. | ||
| 7 - 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием). | ||
| 8 - 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием). | ||
| 9 - 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием). | ||
| 10 - 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием). | ||
| 11 - Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события. | ||
| 12 - дБ колебания на шаг 1 дБ. | ||
| 13 - Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ. | ||
| Характеристики видеомикроскопа FiberInspector | |
| Увеличение | x200 |
| Источник света | Синий светодиод |
| Источник питания | Базовый блок Optifiber PRO |
| Поле обзора (FOV) | Горизонтально: 425 мкм Вертикально: 320 мкм |
| Минимальный регистрируемый размер частиц | 0,5 мкм |
| Размеры | 1175 x 35 мм (без наконечника адаптера) |
| Масса | 200 г |
| Диапазон температур | Рабочая: 0 – +50 °C Хранение: от -20°C до +70°C |
| Характеристики визуального определителя повреждений (VFL) | |
| Управление включением/выключением | Механический выключатель и кнопка на сенсорном экране Optifiber PRO |
| Выходная мощность | 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) |
| Рабочая длина волны | 650 нм |
| Ширина спектра (среднеквадратичное значение) | ±3 нм |
| Режимы работы | Непрерывный, импульсный (с частотой 2-3Гц) |
| Тип коннектора | Универсальный 2,5 мм |
| Безопасность лазера (классификация) | Класс II CDRH, соответствие стандарту EN 60825-2 |
| Общие характеристики | |
| Масса 1 | 1,28кг |
| Размеры 1 | 6,67 x 13,33 x 27,94см |
| Питание | 7,2В (Блок литиево-ионных батарей) |
| Время работы от батарей | Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подключенного видеомикроскопа |
| Время полной зарядки при выключенном приборе | 4 часа (от 10% до 90% ёмкости) |
| Время полной зарядки при включенном приборе | 6 часов (от 10% до 90% ёмкости) |
| Рабочая температура 2,3 | От -18 до +45 ºC |
| Рабочая высота над уровнем моря | 4000м 3200м с адаптером переменного тока |
| Высота над уровнем моря при хранении | 12000м |
| Электромагнитная совместимость | EN 61326-1 |
| Примечания | |
| 1 - Основной блок с модулем и аккумулятором | |
| 2 - При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 ºC. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC. | |
| 3 - Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C или выше 50 °C дольше одной недели. | |
Комплект поставки
| код 1С | код по каталогу | Состав комплекта |
| 50768 | FL-OFP-100-M/INTL | Базовый блок OptiFiber Pro, MM модуль рефлектометра OFP-MM (со встроенным определителем повреждений VFL), зарядное устройство 220В, USB кабель для подключения к ПК, сертификат о калибровке от производителя, CD c инструкцией и ПО, кейс для хранения и транспортировки |
| 50769 | FL-OFP-100-MI/INTL | Комплект FL-OFP-100-M/INTL + USB видеомикроскоп DI-1000, комплект адаптеров для видеомикроскопа DI-1000 (LC,FC/SC и универсальный 2.5мм), компенсационная катушка 50мкм (105 метров) SC/LC (2 шт), компенсационная катушка 50мкм (105 метров) SC/SC, cистема очистки оптики IBC One click для 1.25мм и 2.5мм коннекторов |
| 50770 | FL-OFP-100-S/INTL | Базовый блок OptiFiber Pro, SM модуль рефлектометра OFP-SM (со встроенным определителем повреждений VFL), зарядное устройство 220В, USB кабель для подключения к ПК, сертификат о калибровке от производителя, CD c инструкцией и ПО, кейс для хранения и транспортировки |
| 50771 | FL-OFP-100-SI/INTL | Комплект FL-OFP-100-S/INTL + USB видеомикроскоп DI-1000, комплект адаптеров для видеомикроскопа DI-1000 (LC,FC/SC и универсальный 2.5мм), компенсационная катушка 9мкм (130 метров) SC/LC (2 шт), компенсационная катушка 9мкм (130 метров) SC/SC, cистема очистки оптики IBC One click для 1.25мм и 2.5мм коннекторов |
| 50766 | FL-OFP-100-Q/INTL | Базовый блок OptiFiber Pro, MM/SM модуль рефлектометра OFP-QUAD (со встроенным определителем повреждений VFL), зарядное устройство 220В, USB кабель для подключения к ПК, сертификат о калибровке от производителя, CD c инструкцией и ПО, кейс для хранения и транспортировки |
| 50767 | FL-OFP-100-QI/INTL | Комплект FL-OFP-100-Q/INTL + USB видеомикроскоп DI-1000, комплект адаптеров для видеомикроскопа DI-1000 (LC,FC/SC и универсальный 2.5мм), компенсационная катушка 50мкм (105 метров) SC/LC (2 шт), компенсационная катушка 50мкм (105 метров) SC/SC, компенсационная катушка 9мкм (130 метров) SC/LC (2 шт), компенсационная катушка 9мкм (130 метров) SC/SC, cистема очистки оптики IBC One click для 1.25мм и 2.5мм коннекторов |
| 50782 | FL-TFS/INTL | Базовый блок OptiFiber Pro с аккумулятором |
| 50773 | FL-OFP-MM | Модуль OTDR многомодовый (ММ) для OptiFiber Pro со съёмным портом SC и универсальным 2,5мм портом VFL (650нм) на борту |
| 50774 | FL-OFP-SM | Модуль OTDR одномодовый (SМ) для OptiFiber Pro со съёмным портом SC и универсальным 2,5мм портом VFL (650нм) на борту |
| 50775 | FL-OFP-QUAD | Модуль OTDR одномод/многомод (MM/SМ) для OptiFiber Pro со съёмными портомами SC (для рефлектометра) и универсальным 2,5мм портом VFL (650нм) на борту |
| 50776 | FL-OFP-FI | USB видеомикроскоп DI-1000 с комплектом адаптеров (LC,FC/SC и универсальный 2.5мм) |
