Анализатор качества электроэнергии PITE 3561



Сравнительная таблица анализаторов качества электроэнергии

Параметр Fluke 1735 PITE 3561
Среднеквадратическое значение напряжения, В 57 - 830 10 - 700
Среднеквадратическое значение тока, А 0,01 - 3 000 0,5 - 3 000
Гармоники 0 - 50 0 - 50
Запись параметров до 65 дней

120 дней

(960ч х 8ч/д)

Рабочая частота, Гц 46 - 64 40 - 70
Крест-фактор (CF) 1,0 - 2,83 0 - 10
Дисплей

Цветной

320 х 240

Цветной сенсорный

320 х 240

Память, Mb 4,0 Flash + 3,5 внутр 256 Flash + 16 внутр
Интерфейс для связи с ПК RS-232, USB USB
Время работы от батареи, ч 6 5
Габариты, мм 240 х 180 х 110 270 х 150 х 30
Масса (нетто), кг 1,7 1,2
Стоимость, руб* 144 795,00 128 700,00

*цена из открытых источников

PITE 3561 - анализатор качества электроэнергии, который представляет собой профессиональное устройство для полноценного анализа качества электроэнергии в трехфазной сети переменного тока. Он рекомендован как для поставщиков, так и для потребителей электроэнергии, благодаря широким функциональным возможностям, прекрасным техническим характеристикам и доступной цене.
Анализатор качества электроэнергии PITE 3561 способен детально проанализировать электрические гармоники, изменение напряжения и тока, частоту, дисбаланс, потребление энергии, мощность и многое другое.
PITE 3561 поможет выполнить одиночные кратковременные тесты или длительный (960 часов) мониторинг с занесением результатов в энергонезависимую память.
Дружественное меню, малые габариты и вес, а также современный дизайн анализатора PITE 3561 обеспечивают комфортные условия эксплуатации и удобство его транспортировки.

Комплект поставки анализатора качества электроэнергии

PITE 3561

  1. Анализатор качества электроэнергии PITE 3561 – 1 шт.
  2. Блок питания – 1 шт.
  3. Тестовые щупы – 5 шт.
  4. Токовые клещи – 4 шт.
  5. Клипсы типа «крокодил» – 5 шт.
  6. USB-ключ – 1 шт.
  7. Зонды напряжения – 2 шт.
  8. CD- диск с ПО – 1 шт.
  9. Носимый кейс – 1 шт.
  10. Руководство пользователя – 1 шт.

Основные режимы работы

анализатора качества электроэнергии в трехфазных цепях

PITE 3561

Современный дизайн, большой сенсорный дисплей и дружественное меню анализатора качества электроэнергии PITE 3561 обеспечивают удобство работы инженерного персонала, а его превосходные технические характеристики и широкие функциональные возможности позволяют дать детальную и разностороннюю оценку качества сети электропитания.

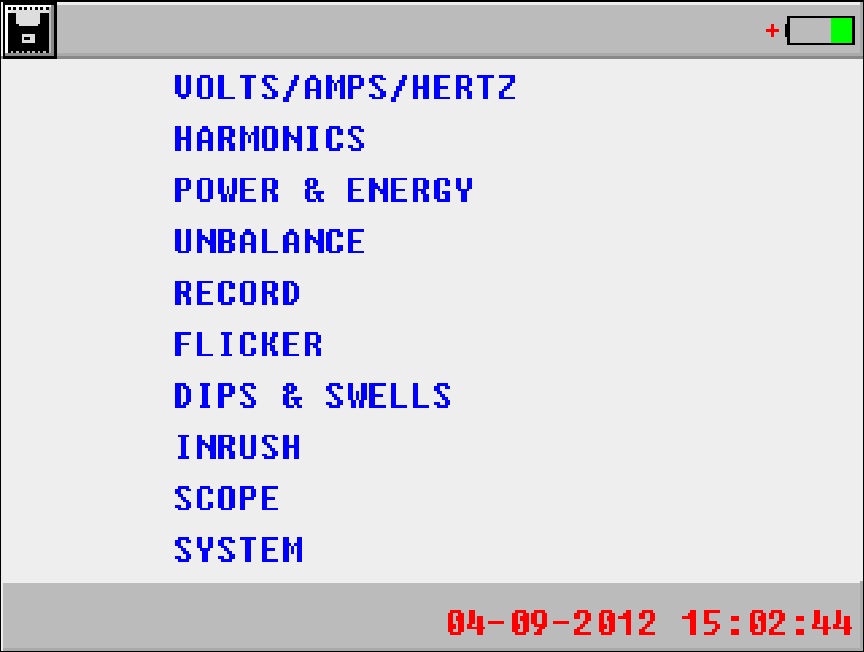

Тип необходимого теста выбирается в главном меню из перечня:

  • Volts/ Amps/ Hertz - измерение тока в трех фазах и нейтрали, напряжений (межфазных и фаза-нейтраль) и частоты. В этом режиме производится контроль максимальных, минимальных, среднеквадратических и средних арифметических значений напряжений и токов, а также коэффициента амплитуды сигнала (крест фактор). Существует возможность записи измеренных значений.

  • Harmonics – анализ гармоник тока и напряжения на каждой из 3-х фаз. В этом режиме отображаются среднеквадратические и пиковые значения указанных параметров. Возможа также запись гистограммы и временной диаграммы.

  • Power – анализ полной, активной и реактивной мощности, коэффициента мощности (PF), тока и напряжения на каждой фазе, а также величины угла сдвига фаз.
  • Energy – анализ количества произведенной или потреблённой полной, активной и реактивной энергии, полной, активной и реактивной мощности и коэффициента PF.

  • Unbalance - Небаланс (дисбаланс) напряжений и токов в трехфазной цепи

  • Record (запись). Эта функция позволяет одновременно мониторить напряжение, ток, частоту, мощность, гармоники, небаланс и фликер. Причем анализатор сети электропитания PITE 3561 позволяет на протяжении 960 часов в автоматическом режиме записывать все измерянные значения.

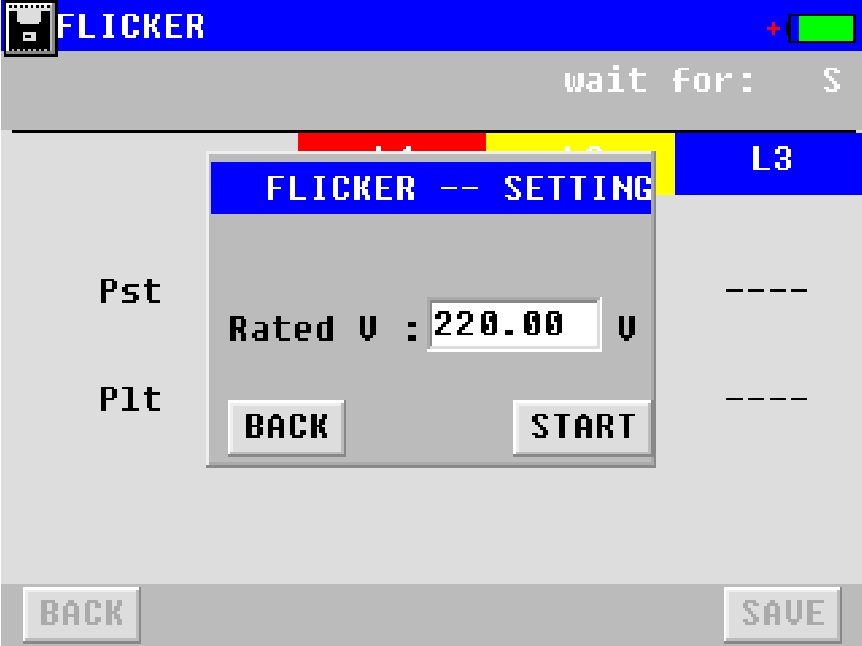

  • Fluctuation/ Flicker (Флуктуация/фликер).

Фликер (мерцание) – субъективное восприятие человеком колебаний светового потока искусственных источников освещения, вызванных колебаниями напряжения в электрической сети, питающей эти источники (ГОСТ 13109-97)

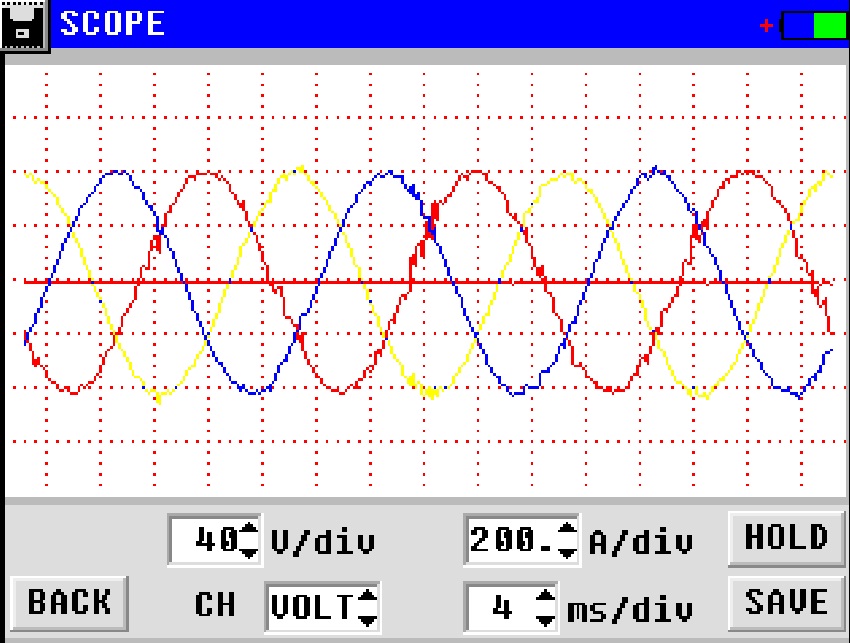

  • Scope (Осциллограф)

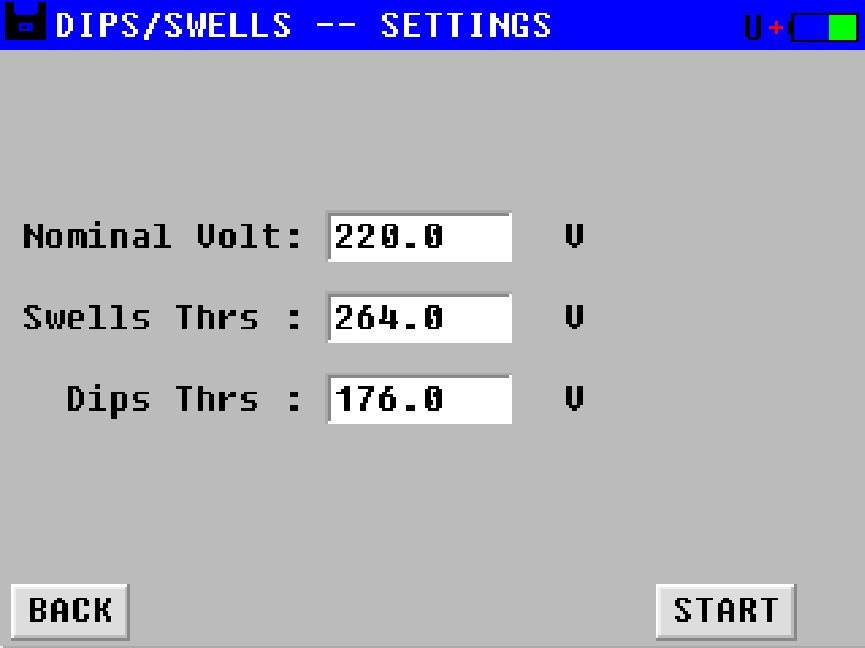

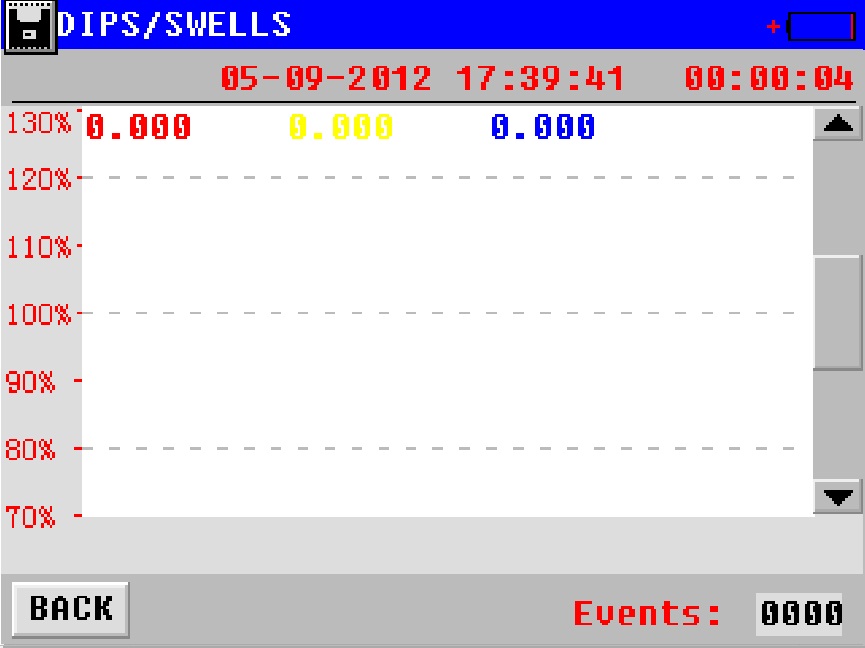

  • Dips/ Swells (Провалы/выбросы). Режим применяется для фиксации кратковременных скачков напряжения

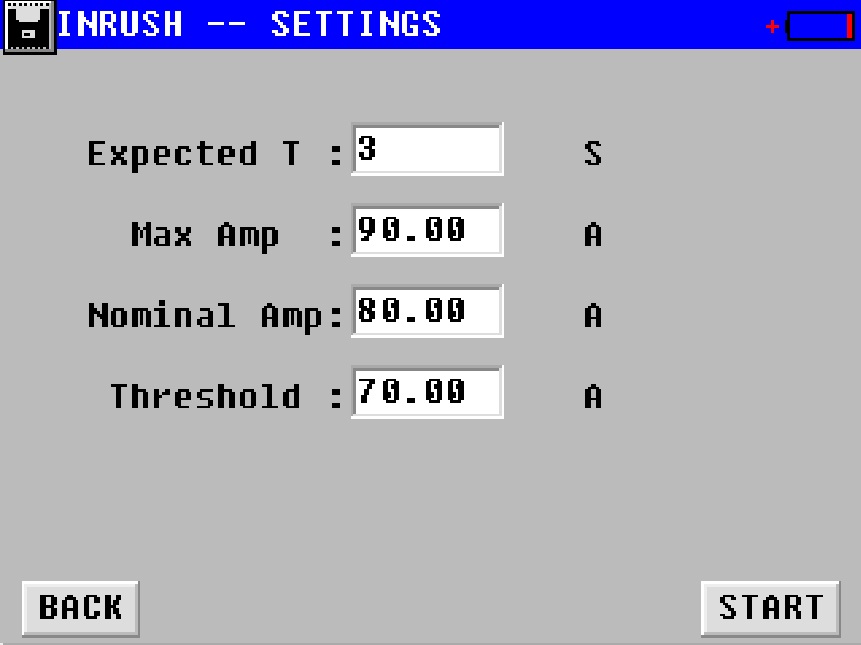

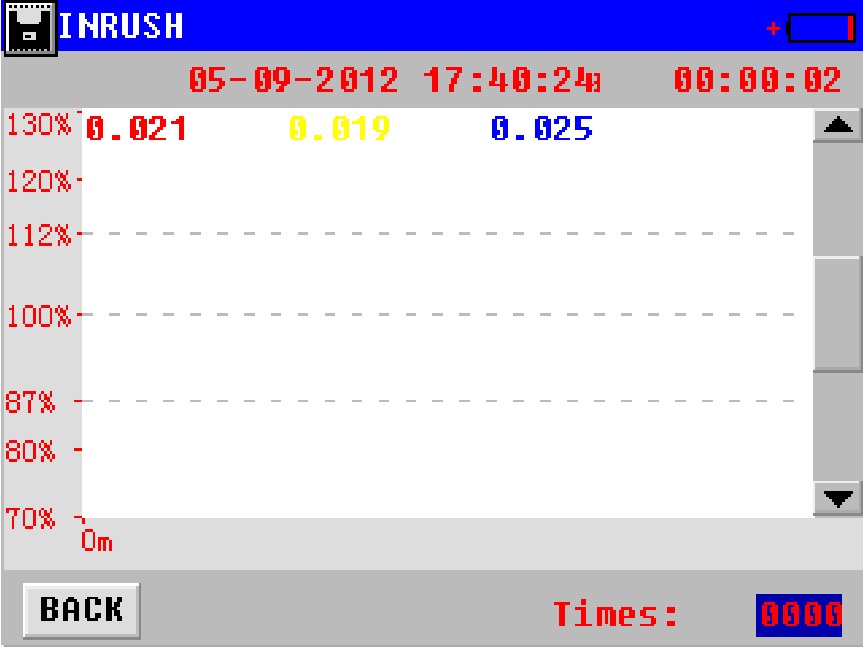

  • Inrush (Скачки тока). Режим используется для временного анализа возникновения скачков тока.

Технические характеристики PITE 3561

Сенсорный ЖК - дисплей (TFT) 320*240
Входной импеданс 1 МОм, 20 пФ
Диапазон измерений напряжения (RMS) 10-700 В
Измерения тока (RMS) 1A, 10A, 100A, 1000A и больше со сменными токовыми клещами
Частота, Гц 30-80
Измерения гармоник От 0 до 50
Пиковое значение тока, А 2000
Пиковое напряжение, В 1000
Внутренняя память, Мб 128
Внешняя память 256 Мб
Связь с ПК USB - порт
Вес 1,2 кг
Аккумулятор До 5 часов работы при полном заряде

Параметр

Диапазон

Погрешность

Среднеквадратическое значение напряжения, В (true RMS)

10 - 700 ±0,5%
Среднеквадратическое значение тока, А (true RMS) 0,5 - 3 000 (с соответствующими токовыми клещами)
Среднеквадратическое значение тока нейтрали, А (true RMS) 0,5 - 25
Пиковое значение тока, А 0 - 3 000
Пиковое значение напряжения, В 0 - 1 000
Коэффициент амплитуды (крест-фактор) 0 - 10
Рабочая частота, Гц 40 - 70 ±0,01
Гармоники

Напряжение

1 - 50

±0,1(%r)

Ток 1 - 50 ±1%
Коэф амплитуды 1 - 10 ±0,5%

Мощность и энергия

Активная мощность, кВт 0,05 - 700 ±1%
Полная мощность, кВА 0,05 - 700
Реактивная мощность, кВАР 0,05 - 700
Коэффициент мощности 0,00 - 1,00 ±0,005
Активная энергия, кВтч 0,01 - 10 000 ±1%
Полная энергия, кВАч 0,01 - 10 000
Реактивная энергия, кВАРч 0,01 - 10 000 ±1%ч
Средний коэфф.мощности (PF) 0,00 - 1,00 ±0,005
Дисбаланс

Среднеквадратическое значение напряжения, В (true RMS)

10 - 700

±0,5%

Среднеквадратическое значение тока, А (true RMS) 0,5 - 1 000
Частота, Гц (Измерение частоты осуществляется на фазе А) 40 - 70 ±0,01
Фазовый угол 0 - 360o ±0,3o
Дисбаланс напряжения 0,00 - 100% ±0,2%

Записываемые параметры

Запись

  • 3-х фазное напряжение
  • 3-х фазный ток
  • Ток нейтрали
  • Гармоники напряжения и тока (1 - 25)
  • Дисбаланс
  • Мощность: кВт, кВА, кВАР
  • Коэффициент мощности
  • Флуктуации/фликер

Максимум 960 часов записи для одной задачи

Провалы и выбросы

  • Провалы напряжения
  • Выбросы напряжения
  • Мгновенное прерывание

Максимальное число записей - 40

Флюктуации

Флюктуации напряжения: 0,1%-10,0%

≤ ±5%

Фликер

кратковременный и долговременный фликер

Кратковременный

≤ ±5%

Осциллограф

  • 3-х фазное напряжение
  • 4-х проводной ток
  • Напряжение нейтрали
  • Ток нейтрали

Max F = 200 кГц

Min F = 100 Гц
