Импульсный локатор Toneranger


Greenlee ToneRanger рекомендован для локализации «сложных» повреждений кабеля: малые утечки на землю, замыкание пар кабеля без утечки на землю, локализация повреждений в кабелях расположенных под асфальтным покрытием или находящихся под давлением и т.д. ToneRanger способен локализовать короткое замыкание, распарку, утечку на землю, замыкание и повреждение изоляции в металлических кабельных линиях.

В зависимости от модели, Greenlee ToneRanger может работать с подземными и воздушными кабелями, а также со скрытой проводкой внутри помещения. Существует возможность идентификации пар в кабеле и муфтах. Благодаря уникальной методике измерения, ToneRanger во время диагностики повреждений пары не влияет на передачу информации в соседних парах кабеля.

Существует несколько модификаций Toneranger: для подземных кабелей (В), для воздушных линий (L), для скрытой проводки в помещениях (A), для идентификации пар кабеля (P). Для удобства хранения и транспортировки прибор выполнен в виде небольшого кейса, в котором размещаются приемник и передатчик. Питание прибора осуществляется от аккумулятора.

Предварительная оценка расстояния до деффекта

ToneRanger – единственный в своем роде кабельный локатор, способный измерить основные первичные параметры кабеля и оценить расстояние до повреждения кабеля перед его локализацией, что существенно сэкономит время ремонтной бригады. Для более точной диагностики параметров кабельной линии и рекомендуется использовать Sidekick Plus совместно с Greenlee ToneRanger.


В отличии от мостов, которые измеряют только расстояние до дефекта, импульсный локатор дополнительно при помощи специальной антенны или А-образной рамы локализует повреждение на трассе кабеля.

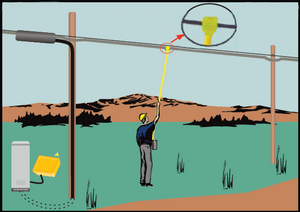

Точная локализация места дефекта в воздушных и подземных кабелях при помощи Greenlee ToneRanger

После предварительной оценки характера повреждения и расстояния до него, ToneRanger переключается в режим точной локации повреждения.


Принцип обнаружения, заключается в одновременной подаче коротких высоковольтных слаботочных импульсов и тонального сигнала на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, шунтирующая дефектный участок, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. Поэтому на точность локализации дефекта не влияют длина и температура кабеля, разность сечения жил, наличие воды в кабеле и муфтах. В качестве датчика используются индуктивные катушки или А-рама (для подземных кабелей), и специальное устройство (хамбакер) – для воздушных кабелей и скрытой проводки.

В хамбакере имеется две катушки, с обратным по отношению друг к другу направлением намотки и с обратной полярностью магнитных сердечников. Сигнал помехи наводит в обеих катушках ток в одном и том же направлении, источники же помех наводят ток в противоположных направлениях, при сложении полезный сигнал суммируется и усиливается, помехи взаимоуничтожаются. Поиск повреждений в подземной кабельной линии может осуществляться на поверхности земли, бетона и асфальта (стандартные кабельные локаторы – только земли).

Идентификация кабеля в пучке

При помощи комплекта ToneRanger так же можно идентифицировать пару в кабеле. Мощный помехозащищенный сигнал позволят сделать это точно и быстро!

Работа с влажным кабелем

Для работы с влажным кабелем при идентификации его пар передатчик ToneRanger подает сигнал на частоте 577Гц и напряжением 1,4 В. При этом для однозначной идентификации пары не требуется сложных настроек прибора!


Технические характеристики ToneRanger



Определяемые виды неисправностей

замыкание, контакт на землю, обрыв, замокания

Генератор

Частота работы (дальность поиска)

185 Гц (до 5 км)
320 Гц (до 1 км)
880 Гц (до 600 м)

Сигнал подавления помехи

30 В / 0,5 Вт / в диапазоне от 8...10 кГц

Выходное напряжение (подключение)

макс. 100 В AC (жила - земля)
макс. 200 В AC (жила - жила)

Мощность

4 Вт

Преобразование повреждений (ток)

2 мА / 05 Вт

Питание

10 батарей (тип D)

Вес

6 кг

Размеры

220 x 340 x 300 мм

Приемник

Питание

8 батарей (тип AA)

Время работы

50 часов

Вес

0,9 кг

Размеры

52 x 152 x 180 мм

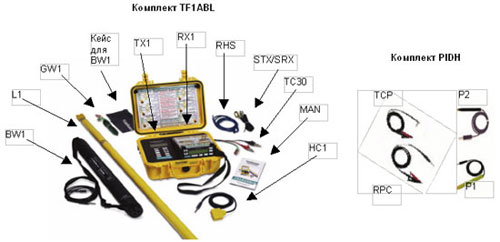

Комплектации импульсного локатора Toneranger

Комплект TF1A

Комплект TF1AL

Комплект TF1AB

Комплект TF1ABL

Комплект TF1AP

Комплект TF1ABLP

Комплект TF1ABLА

PIDH

Приемник RX1

+

+

+

+

+

+

+

Передатчик TX1

+

+

+

+

+

+

+

Провода для передатчика TC 30 (9 метров)

+

+

+

+

+

+

+

Заземляющий кабель GW1
(9 метров)

+

+

+

+

+

+

+

Гарнитура RHS

+

+

+

+

+

+

+

Удлиненная штанга с приемной антенной с хамбакером L1

+

+

+

+

Приемная антенна с хамбакером HC1

+

+

+

+

+

+

+

Устройство для поиска повреждений в подземных кабелях BW1

+

+

+

+

Набор для идентификации пар кабеля с влажной изоляцией PIDH

+

+

ПО для использования PIDH

+

+

+

+

+

+

+

A-рама для локализация высокоомных повреждений

+

Пробник тока P2

+

Пробник напряжения P1

+

Кабель подключения к паре приемника RPC

+

Кабель подключения к паре передатчика TCP

+

Наплечный ремень для переноски передатчика STX

+

+

+

+

+

+

+

Наплечный ремень для переноски приемника SRX

+

+

+

+

+

+

+

Инструкция MAN

+

+

+

+

+

+

+

L1U штанга Canoga Perkins для использования c приемной антенной с хамбакером

L1C заменяемая приемная антенна с хамбакером для L1

Артикул Код по Каталогу Наименование
TonerangerTonerangerИмпульсный локатор Toneranger
GT-TF1AGT-TF1AКомплект Toneranger TF1A
GT-TF1ABGT-TF1ABКомплект Toneranger TF1AB
GT-TF1ABLGT-TF1ABLКомплект Toneranger TF1ABL
GT-TF1ALGT-TF1ALКомплект Toneranger TF1AL
GT-TF1APGT-TF1APКомплект Toneranger TF1AP
GT-PIDHGT-PIDHНабор для идентификации пар кабеля с влажной изоля
GT-PIDSGT-PIDSПО для использования PIDH
