ShinewayTech /Сварочные аппараты и скалыватели/OFS-80ЕC

Shinewaythech OFS-80ЕC - сварочный аппарат

Shinewaythech OFS-80EC - универсальный сварочный аппарат для строительства любых оптических сетей в том числе и FTTx. Технология быстрой обработки изображений и высокая точность позиционирования волокна позволяют использовать прибор в лаболаториях. Весь процесс сварки отображается на экране монитора и занимает 9с. OFS-80EC совместим с волокнами SM/MM/DS/NZDS/G.657, для захвата волокна использует специальные держатели 4 в 1 для волокон 250/900мкм, 3мм, Bow-type (HF-IN) и держатели для изготовления SOC коннектеров.

Особенности Shinewaythech OFS-80EC

  • Использование держателей для волокна 250/900мкм, 3мм, HF-IN внутриобъектового оптического кабеля (indoor) и для изготовления SOC коннектеров;
  • Подсветка места установки волокна;
  • Время сварки 9с, термоусадки 30с;
  • Время зарядки батареи 3 часа;
  • Функция компенсации температуры и атмосферного давления;
  • Автоматическая автоматизация мощности дуги;
  • Счетчик событий, ресурса электродов;
  • Функция преостановки сварки и автоматического возобновления при установке щита от ветра;
  • Графический интерфейс пользователя;
  • Уникальное защитное покрытие экрана;
  • Автоматическое определение типа волокна (опция).

Комплект поставки Shinewaytech OFS-80EC

  • Сварочный аппарат;
  • Адаптер питания;
  • Шнур питания;
  • Электроды (пара);
  • Охлаждающий трей;
  • Защитное покрытие экрана;
  • Скалыватель AC-OFC-15;
  • Держатели волокна 4 в 1 (250мкм, 900мкм, 3мм, HF-IN);
  • Держатели волокна для изготовления SOC коннектеров;
  • Инструкция по эксплуатации;
  • Кейс.

Основные функции сварочного аппарата Shinewaythech OFS-80EC

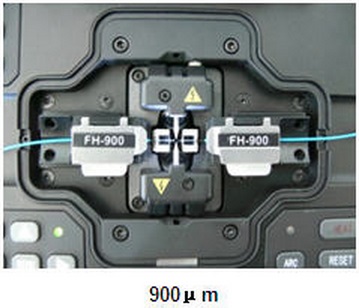

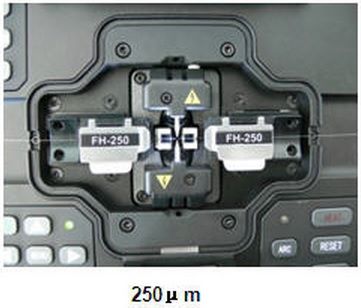

Сварка городских и магистральных оптических линий с использованием сменных держателей 250мкм и 900мкм.

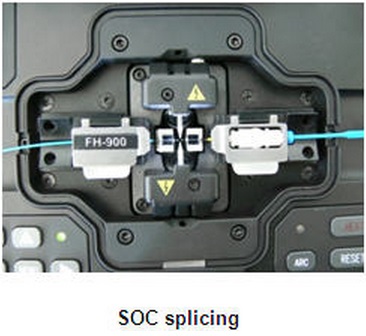

Изготовление оптических коннектеров SOC-типа c использованием держателя SOC -развертывание и поддержка FTTx сетей.

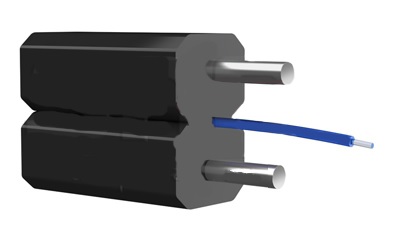

Сварка кабелей Bow-типа с использованием держателя (холдер) HF-IN для внутриобъектового оптического кабеля (indoor).

Технические характеристики сварочного аппарата Shinewaythech OFS-80EC

Параметр Описание
Применение

Общая сварка, FTTx сети

Типы применяемых волокон SM (ITU-T G.652), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655), BIF(ITU-T G.657), EDF
Длина зачищенного участка

8~16мм (Диаметр покрытия: 250µm)

16мм (Диаметр покрытия: 250 ~ 1000µm)
Типы держателей волокна 250/900мкм, 3мм, HF-IN внутри-объектового оптического кабеля (indoor) и для изготовления SOC коннектеров
Диаметр волокна 80 ~150 мкм
Выравнивание По сердцевине
Коэффициент отражения > 60 дБ
Средние потери

SM: 0.02 дБ

MM: 0.01 дБ

DS: 0.04 дБ

NZDS: 0.04 дБ

Программы 60 предустановленных/ определяемых пользователем
Время сварки

Сварка: 9с

Термоусадка: 36с

Режим калибровки дуги Автоматический и ручной
Допустимые КДЗС 60мм, 40мм и ряд микро КЗДС
Память 5000 результатов
Механический тест на прочность 2N
Увеличение 240X (по X и Y осям)
Количество циклов сварка/термоусадка от батареи 120
Дисплей 5,7" LCD
Порты RS-232/USB
Скалыватель Есть, модель AC-OFC-15
Условия эксплуатации

0 ~ 5000м над уровнем моря

Влажность 0 - 95%
Температура -10 to 50°C
Сила ветра 15м/с
Условия хранения

Температура -20ºC to + 70ºC

Влажность 0 - 95%
Питание
Батарея емкостью (6600 мА/ч), AC Адаптер 100-240В, DC 14,5-15В
Вес 3,15 кг с аккумулятором
Габариты 180x160x155мм

Артикул Код по Каталогу Наименование
OFS-80EСSWT-OFS-80EСShinewayTech OFS-80EС - сварочный аппарат для ВОЛС
