Анализатор сетей Ethernet METROSCOPE™

Компания Fluke Networks, представляет обновлённый анализатор сетей Ethernet - MetroScope .

Анализатор MetroScope предназначен для тестирования и документирования качества доступа и предоставляемых сервисов по каналам Ethernet.

Прибор используется как для квалификации новых подключений, так и для решения проблем с существующими. Тесты, использующиеся для решения данных задач: определение числа ошибочных битов ошибок BERT,тесты по рекомендации RFC 2544 и новая оригинальная методика тестирования ProVision™. Совокупность этих тестов и методик позволяют измерять производительность Ethernet каналов провайдеров и корпоративных клиентов, проводить аудит и мониторинг за работой сети, а также контролировать доступность ключевых сервисов – сервера (HTTP, DNS, Mail и т.д.), VoIP, IPTV.

Все результаты тестов могут быть сохранены и распечатаны с логотипом компании, для использования как во внутреннем документообороте компании, так и как приложение к актам сдачи в эксплуатацию новых каналов связи.

Функциональные особеннности:

• Набор тестов ProVision™ - улучшенное тестирование каналов Carrier Ethernet
• Тесты в соответствии с RFC2544
• Интегрированный VoIP SIP телефон с функцией измерения MOS
• Базовое тестирование каналов для поддержки IPTV
• Многопоточное тестирование с разным приоритетом, для разных виртуальных каналов и в разных направлениях.
• Измерение джиттера с точностью до 40наносекунд
• Тестер частоты ошибок по битам (BERT тесты)
• Декодирование и отображение стекированных VLAN (QinQ) – двойное тегирование
• Возможность фильтрации по номеру VLAN
• Средства для измерения времени отклика серверов (HTTP, DNS, Mail и т.д.)
• Генерация пакетов с ошибками CRC для оценки реакции активного оборудования
• Поддержка устройств стандарта 802.3ah
• Тестирование беспроводных сетей 802.11a/b/g
• Измерение джиттера с точностью до микросекунд
• Результат тестирования Прошел/Не прошел для всех тестов
• Возможности создания отчетов о тестировании и создания сценариев тестов с настраиваемыми пользователями пределами тестов
• Возможность выбора длины кадра любого размера (до 2048байт)
• Отчеты содержат комментарии пользователя, логотип компании, настройки прибора, трассировку маршрута

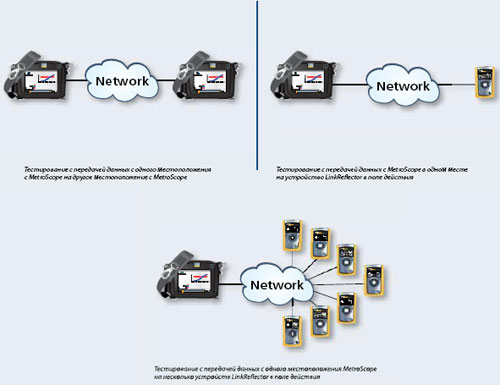

• Работа в режиме удаленное устройство/отражение/петля:

• Второй MetroScope
• Дистанционный тестер LinkReflector
• Петля на базе порта активного оборудования
• Зонд Visual UpTime Select от компании Fluke Networks
• Устройство, поддерживающее стандарт 802.3ah

• Встроенные средства управления сетевыми устройствами (telnet, эмуляцию терминала, FTP и интернет-браузер)
• Тестирование как проводных (медь и оптика), так и беспроводных сетей стандарта 802.11

Сравнение методов тестирования: RFC 2544 VS ProVision

ProVision тест, разработанный для проверки каналов MetroEthernet в реальных, а не лабораторных условиях имеет ряд преимуществ, по сравнению с используемыми сегодня тестами по методике RFC 2544.

1. Тесты RFC 2544 выполняются последовательно, т.е. один за другим, при использовании ProVision они выполняются одновременно. Это не только экономит время, но и позволяет не допустить ошибку, которая связана с задержкой в канале во время измерения пропускной способности.
2. ProVision может быть настроен для проверки асимметричных каналов, используемых в xDSL.
3. ProVision может тестировать несколько каналов с несколькими потоками одновременно (опция Multistream).
4. Результаты тестов RFC 2544 обычно отображаются по отдельности, а с помощью тестов ProVision результаты отображаются на одном экране.
5. Кроме обычного анализа минимумов, максимумов и средних значений полученных данных, с помощью ProVision мы можем строить тренды и анализировать их в реальном времени.

Тестирование каналов для поддержки IPTV

MetroScope имеет возможность генерации multicast трафика с помощью встроенного генератора трафика. Новое приложение «multicast application» позволяет подключиться к группе устройств и контролировать время отклика.

Мониторинг и анализ качества VoIP

В новой версии MetroScope доступна функция тестирования VoIP (опция), позволяющая:

• выполнять вызовы с прибора на любой другой IP телефон
• воспроизводить предварительно подготовленный файл в формате WAV

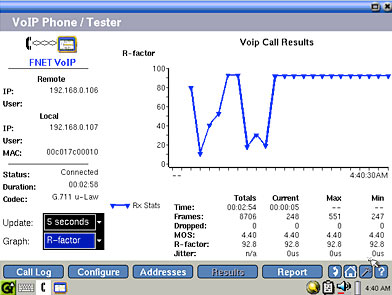

• генерировать трафик и выполнять звонки с возможностью отображения графика с точностью до 1 секунды, который отображает качество речи (MOS, R-Factor, количество потерянных пакетов, вариацию задержки), продолжительность разговора и количество переданных кадров.

Автоматическое тестирование и инвентаризация сети.

При подключении к локальной сети MetroScope запускает процедуру автоматического обнаружения (до 1000 устройств). На экран прибора выводится информация о диапазоне IP-адресов, масках подсетей, контроллерах доменов и т.д. Все найденные устройства сети группируются в таблице по принадлежности к сетям IP, VLAN, IPX или NetBIOS. Функция поиска позволяет находить устройства по IP-адресу, имени или MAC-адресу.

Измерение времени отклика сервера

Данная функция позволяет измерить время отклика TCP-портов таких приложений, Mail, DNS, FTP или WWW. Тестирование портов приложений осуществляется в режиме клиента, что позволяет избавиться от препятствий для команды PING, таких как сетевые экраны и низкий приоритет протокола ICMP. Ответы портов приложений можно анализировать с помощью встроенной функции Trace Route, которая позволяет определить точное место снижения производительности на протяжении всего маршрута.

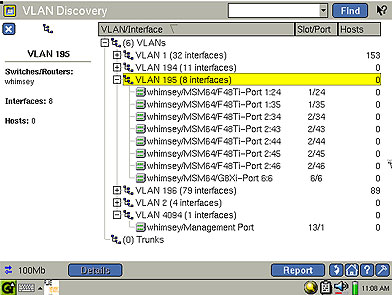

Мониторинг сетей VLAN

В анализаторе MetroScope реализовано множество функций, предназначенных для ускорения поисков неполадок в работе сетей. К ним относятся функции обнаружения и мониторинга VLAN, позволяющие отслеживать их загрузку, а также находить ошибки в конфигурации коммутаторов и других сетевых устройств.

Анализ работы беспроводных сетей Wi-Fi (802.11a/b/g)

В обновлённом анализаторе MetroScope теперь доступна опция тестирования сетей Wi-Fi, с её помощью прибор получает информацию об уровне сигнала, соотношении сигнал/шум, степень загруженности канала и настройках безопасности всех найденных беспроводных устройств.
Прибор определяет количество, местоположение и настройки всех точек доступа и клиентов беспроводной сети.

Тестирование физического уровня ЛВС

Кроме того, анализатор MetroScope позволяет тестировать оптоволоконные и медные кабельные линии на физическом уровне.
При тестировании оптоволоконных линий контролируется входная и выходная мощность оптического сигнала, а также температура, ток смещения лазера и напряжение питания трансивера.
Что касается диагностики медных UTP кабелей, то прибор определяет место повреждения в кабеле (с помощью встроенного рефлектометра), составляет схему его разводки и генерирует тональный сигнал, используемый для трассировки кабеля (с помощью индуктивного щупа IntelliTone Pro или PRO3000)

В набор MTSCOPE-KIT дополнительно входит недорогой сетевой тестер LinkRunner DUO CE, позволяющий осуществлять end-to-end тестирование сетевых трактов на физическом, канальном и сетевом уровнях без использования второго прибора MetroScope.
Для тестирования нескольких сетевых соединений один анализатор MetroScope может взаимодействовать с неограниченным числом устройств LinkRunner DUO CE, которые не только «отражают» трафик, но и сами по себе являются мощными диагностическими приборами.

Сравнение моделей анализатора MetroScope

* Включая Device Discovery, Network Discovery, VLAN Discovery, Nearest Switch, Switch Scan, Key Devices, Problem Detection

** Тестирование может выполняться в режиме петли на физическом уровне или в качестве ответного устройства могут выступать LinkReflector, второй анализатор MetroScope, либо устройство, поддерживающее стандарт 802.3ah
