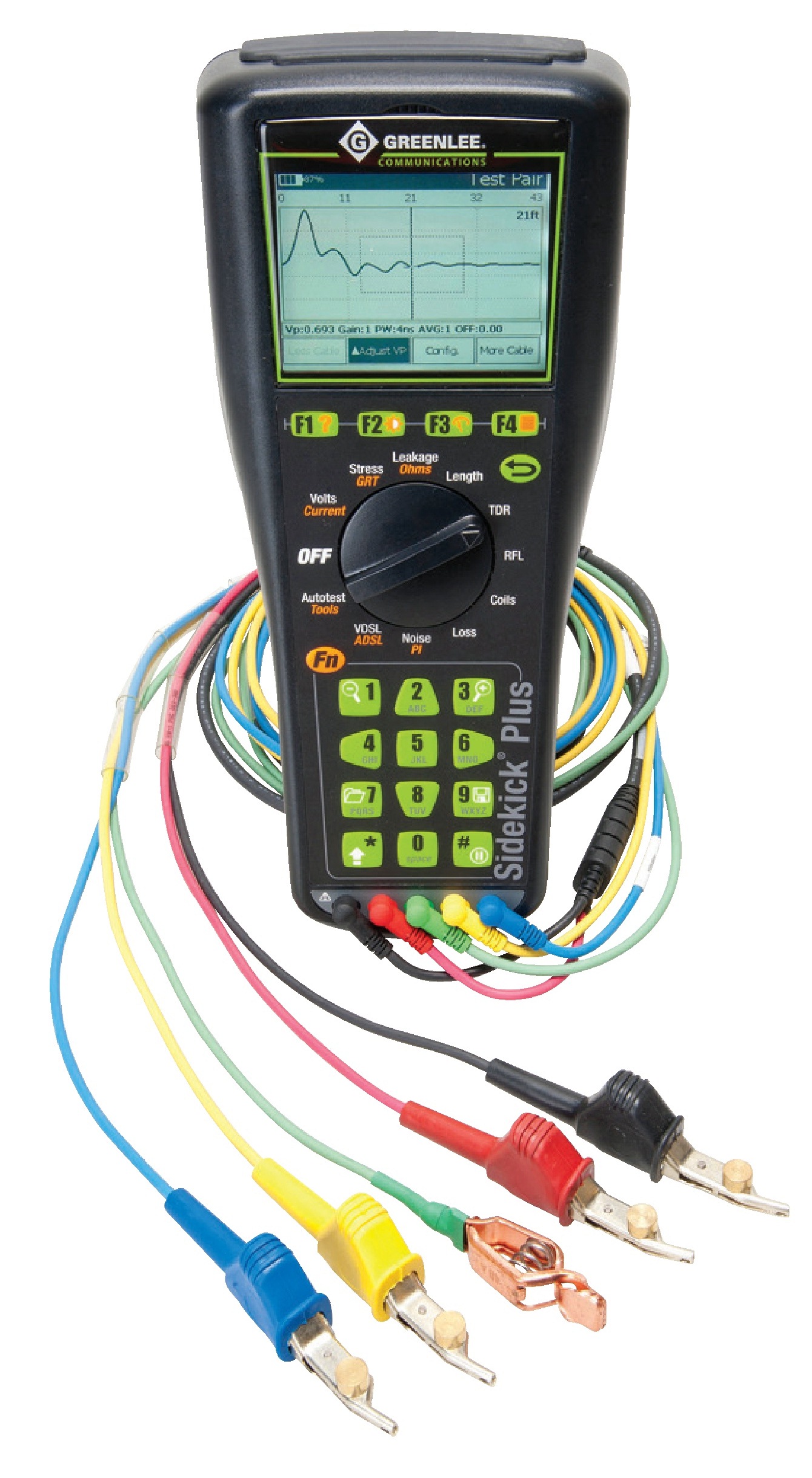

Greenlee SidekickPlus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

А реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации SidekickPlus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Анализатор GreenleeSidekickPlus выполняет измерение:

• Постоянного и переменного напряжения в линии
• Тока шлейфа между АВ, АС, ВС.
• Сопротивления изоляции и сопротивления шлейфа
• Емкость пары АВ, а также между АС и ВС
• Сопротивления заземления.
• Затухания сигнала.
• Уровня наведенных шумов
• Анализирует спектр сигнала и шума (до 35 МГц)
• Анализирует импульсные шумы (до 30МГц)
• Оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee SidekickPlus предусмотрено:

• Автоматическое тестирование параметров нажатием одной кнопки
• Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
• Счетчик Пупиновских катушек
• Импульсный рефлектометр для локализации:
  • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
  • Плохого контакта в муфте
  • Обрыва жилы или пары
  • Параллельного отвода
  • Пупиновской катушки
  • Замокшего участка в кабеле
  • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
• Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Крометого, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
• Кабельный мост. Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыва пары, жилы или оболочки
  • Повышенного контакта в муфте

Сервисные функции анализатора Greenlee Sidekick Plus

• Tone (генератор)

• Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plusможет быть использован индуктивный щуп)
• Генератор опорного сигнала для измерения затухания +14 до –20 dBm; 200 Гц до 20 кГц (с опцией расширения диапазона частот 20Гц - 4,4МГц)

• Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM).

В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:

• Текущая скорость соединения
• Максимальная скорость соединения
• Пропускная способность
• Соотношение «сигнал/шум»
• Мощность сигнала
• Затухание сигнала
• Задержка сигнала
• Отображение ошибок и сигналов тревоги
• Построение графика соотношения бит/тон, сигнал/шум
• Проведение тестирования высокого уровня (Ping, трассировка маршрутаHTTP и FTP)

• Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
• Справочник кабелей
• Телефонная книга
• Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
• Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);

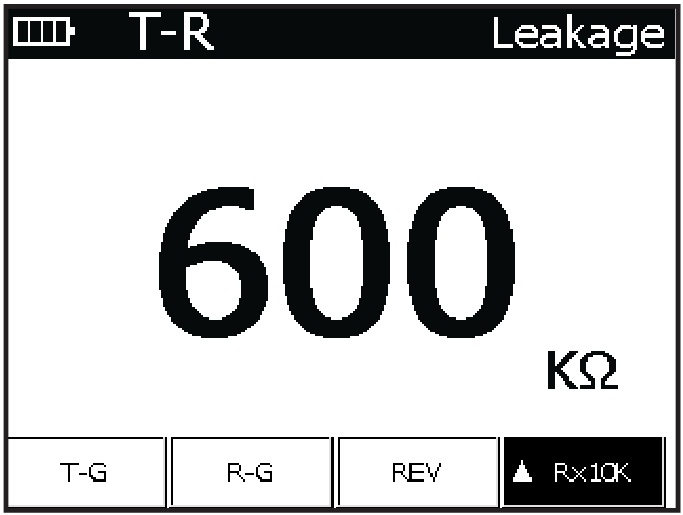

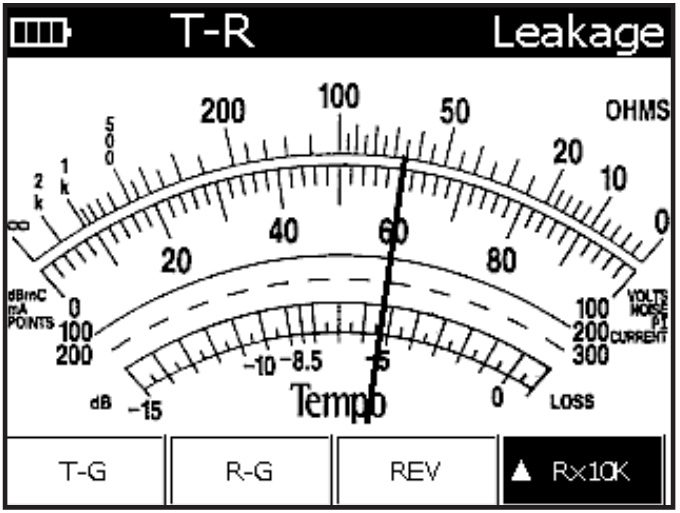

• Предоставление результатов измерений в аналоговом и цифровом виде

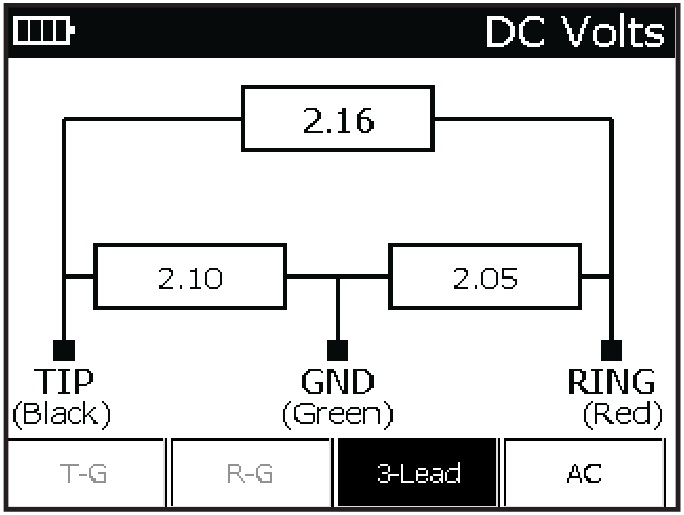

• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)

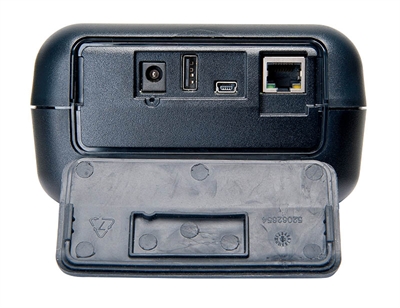

• ​Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии.​

​

Отличие различных моделей SidekickPlus между собой смотрите в разделе «Технические характеристики»

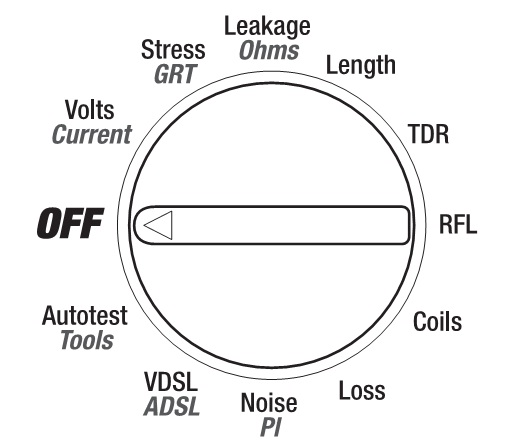

Анализатор SidekickPlus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

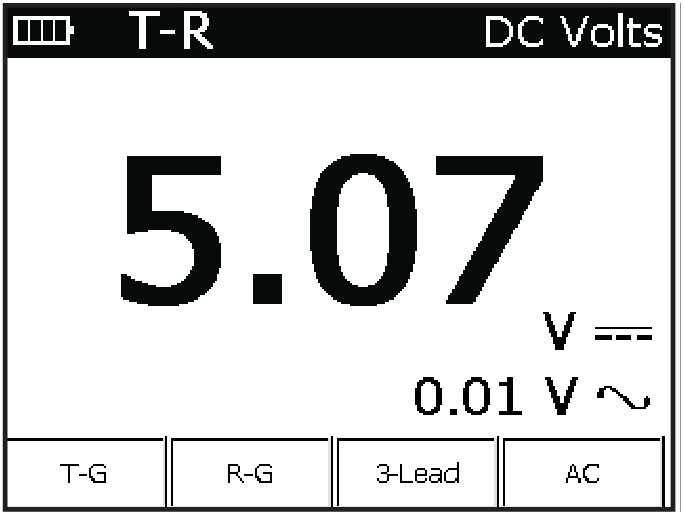

• Volts. Измерение постоянного и переменного напряжения в линии
• Current. Измерение тока шлейфа между АВ, АС, ВС.
• StressTest. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

StressTest позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума SidekickPlus и оценивает общее состояние медной линии.

• Ground Resistance Test (GRT) -Измерение сопротивления заземления.
• Leakage. Сопротивление изоляции и сопротивление шлейфа
• Length. Измеряется длина кабеля, используя погонное значение емкости
• TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
  • Плохой контакт в муфте
  • Обрыв жилы или пары
  • Параллельный отвод
  • Пупиновская катушка
  • Вода в кабеле
  • Плавающие повреждения (кратковременное замыкание или пропадание контакта)

Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:

• Измерение пары «А»
• Измерение пары «В»
• Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
• Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.

• Step TDR (Шаговый рефлектометр, включается как подменю импульсного рефлектометра) – Инструментнового поколения, который за счет инновационного подхода к диагностике линий основанного на эффекте Доплера, способный локализовать не только повреждения на физическом уровне (подобно импульсному рефлектометру) но и детектировать наведенный сигнал в местах с параллельными отводами (BridgedTap). Кроме того, он требует меньше навыков в чтении рефлектограмм, проще в эксплуатации и не имеет «мертвых зон», что дает возможность измерять короткие линии (даже внутри объектовую проводку).
• RFL (Кабельный мост) - Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыв пары, жилы или оболочки или повышенный контакт в муфте

• Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
• Loss - Измеритель затухания сигнала.
• Noise, PI (Анализатор шумови влияния сетей электропитания)– Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц (с опцией расширения диапазона – до 35 МГц)
• Impulse Noise- Импульсный шум (опция)

- Обнаружение и подсчет импульсных шумов (всплесков за период времени от 1 мин до 24 часов, выходящих за установленный порог)

а также анализ гистограммы и всплесков импульсного шума в реальном времени.

Диапазоны частот: 700Гц-3кГц; 1кГц-50кГц; 5кГц-245кГц; 20кГц-1100кГц; 0Гц-30МГц

• ADSL/VDSL(Опция абонентского модема) – Анализатор имитирует абонентский модем и способен измерить следующие характеристики организованного совместно с DSLAM канала:
• Текущую скорость соединения
• Максимальную скорость соединения
• Пропускную способность
• Соотношение «сигнал/шум»
• Мощность сигнала
• Затухание сигнала
• Задержку
• Отображает ошибки и сигналы тревоги
• Строит график соотношения бит/тон, сигнал/шум
• Тесты высокого уровня, такие как Ping, трассировка маршрута HTTP и FTP
• Tone (генератор)
  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
  • Генератор опорного сигнала для измерения затухания +14 до –20 dBm; 200 Гц до 20 кГц (с опцией расширения диапазона частот 20Гц - 4,4МГц)
• Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.

*dBrnC (dB ratio/noise C) где:
dB (дБ) - логарифмическая единица уровней, затуханий и усилений
Ratio – сигнал;
Noise –шум;
C – тип фильтра (700 - 3000 Гц)
dBrnC легко пересчитываются в дБм и Вт: 90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц
