Greenlee Тестовая трубка ТМ-700

Описание
Основные функции
Технические хар-ки

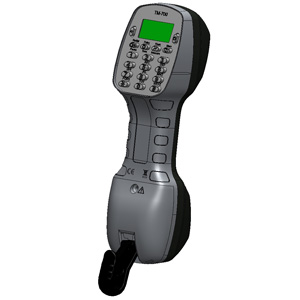

Greenlee TM-700 – это тестовая телефонная трубка для

наиболее требовательных специалистов. Она сочетает в себе преимущества более ранних моделей, а также имеет ряд индивидуальных особенностей, которые делают работу с TM-700 приятной и продуктивной.

Функционально Greenlee TM-700 представляет собой самодостаточный, не требующий питания из линии, телефон в ударопрочном корпусе и во всепогодном исполнении. В который, к тому же, добавлены функции мультиметра, тонального генератора и анализатора (монитора) шумов.

Функциональные возможности тестовой телефонной трубки Greenlee TM-700

Основные функции Greenlee TM-700:

Тональный и импульсный набор номера
Прием вызова (звонок) и определение номера вызывающего абонента в формате DTMF
Вмонтирован тональный генератор для отбора пар
Высоко импедансный режим подключения (не прерывает работу линии)
Наличие фильтра для обеспечения совместимости с DSL линиями
Функция «Интерком» для служебной связи по «мертвой» линии

Дополнительные функции Greenlee TM-700: Измерение параметров линии с отображением результата на ЖК дисплее:

Ток
Напряжение
Полярность
Частота вызывного напряжения

Сервисные функции Greenlee TM-700

Возможность подключения гарнитуры

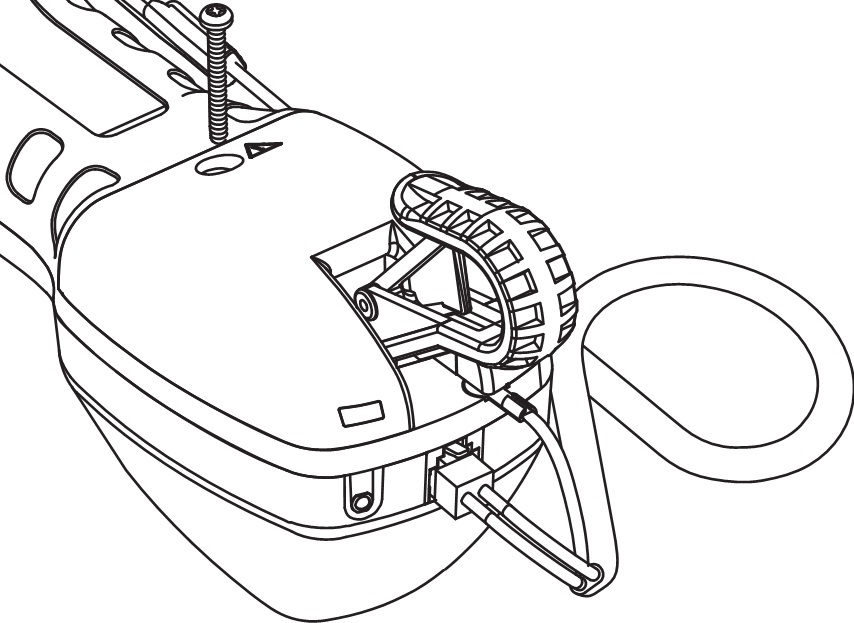

Предусмотрен карабин для крепления тестовой трубки к ремню
Крокодилы с игольчатой площадкой, - гарантируют оперативное и высококачественное подключение к линии даже без удаления оболочки жилы
Тестовый шнур подключается к трубке посредством RG-11. Это позволяет оперативно его заменить, например, на шнур с окончанием Krone для работы на кроссе
Коннектор RG-11 защищен от повреждения во время падения трубки при помощи дополнительного проводника с клеммой.
Исполнение клавиш из люминесцентного материала облегчает набор номера в темное время суток
Память на 10 номеров
Пямять последних 10 вызовов
Регулируемый уровень громкости
Клавиша Mute (выключение микрофона)

Функции для повышения надежности Greenlee TM-700:

Защита от повышенного напряжения и тока в линии
Ударопрочный корпус
Пыле-, влагоустойчивый корпус

Технические характеристики тестовой трубки Greenlee TM-700

Параметр	Значение

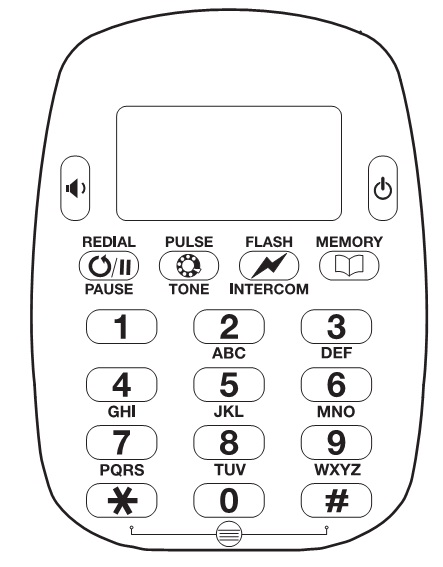

Монитор	ЖК (96 x 48 пикселей, 5 строк)
Память	10 номеров 10 последних вызовов
Максимальное измеряемое напряжение в линии, В	110
Максимальный измеряемый ток в линии, мА	125
Частота вызывного напряжения, Гц	15 - 70
Протяженность линии для организации канала служебной связи Intercom, км	Не более 6
Уровень DTMF/Tone	-4 dBm / -6 dBm (ANSI); -9 dBm / -11 dBm (ETSI)
Импеданс, Ом	Более 400
Скорость импульсного набора номера, имп/сек	10 - 20
Пауза между набранными цифрами, %	60 - 66
Время ожидания между последней набранной цифрой номера и началом вызова, мс	800
Сопротивление во время набора номера, кОм	Более 1000
Температура хранения, градус Цельсия	От -10 до +70
Температура эксплуатации, градус Цельсия	От 0 до +50
Влажность	До 70% без конденсации
Защита от повышенного напряжения, В	непрерывное 360 В импульсное > 500 В
Молниезащита, В (ITU K.17, 20, 21)	1500
Габариты, мм	235 х 64 х 84
