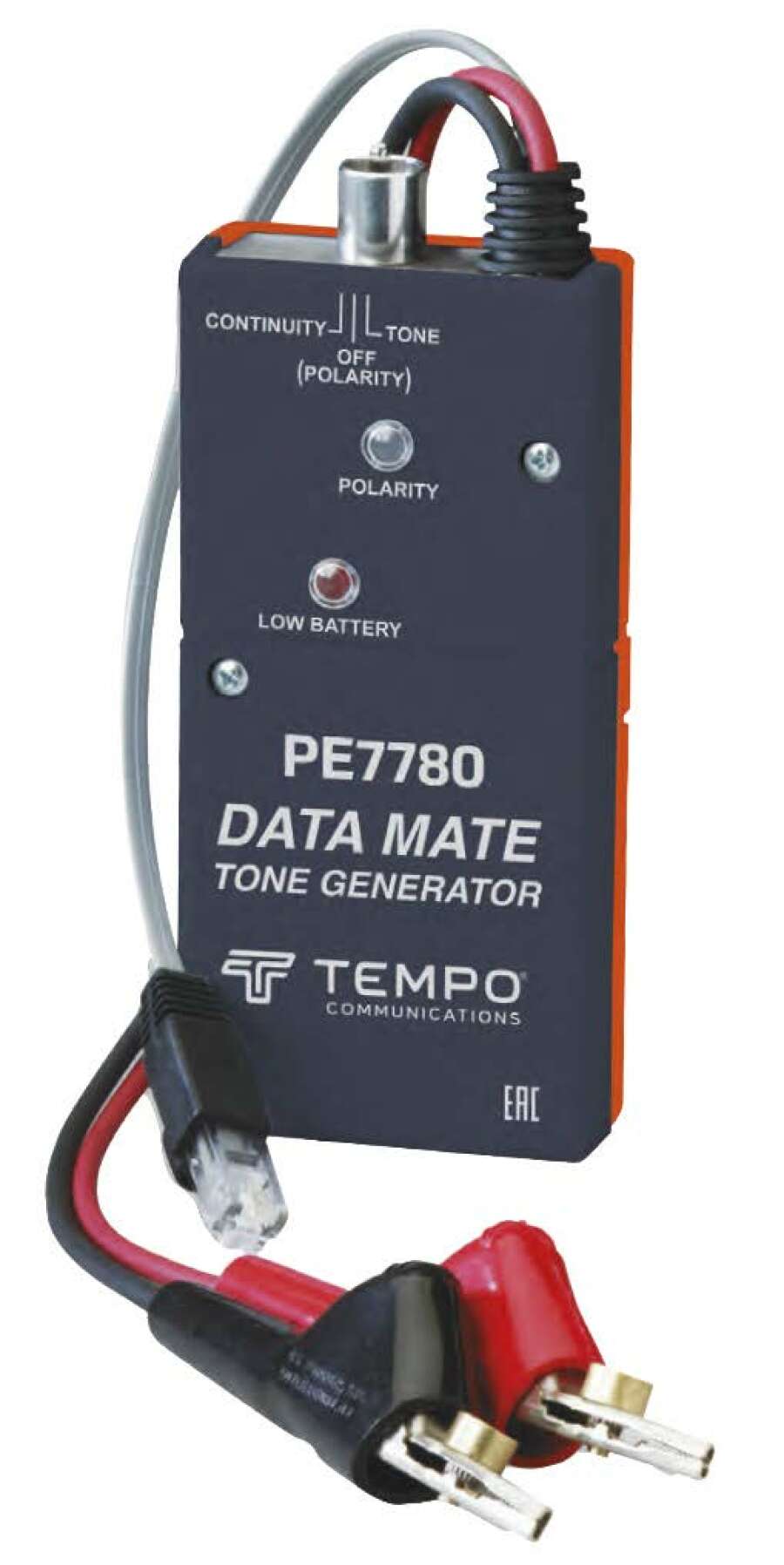

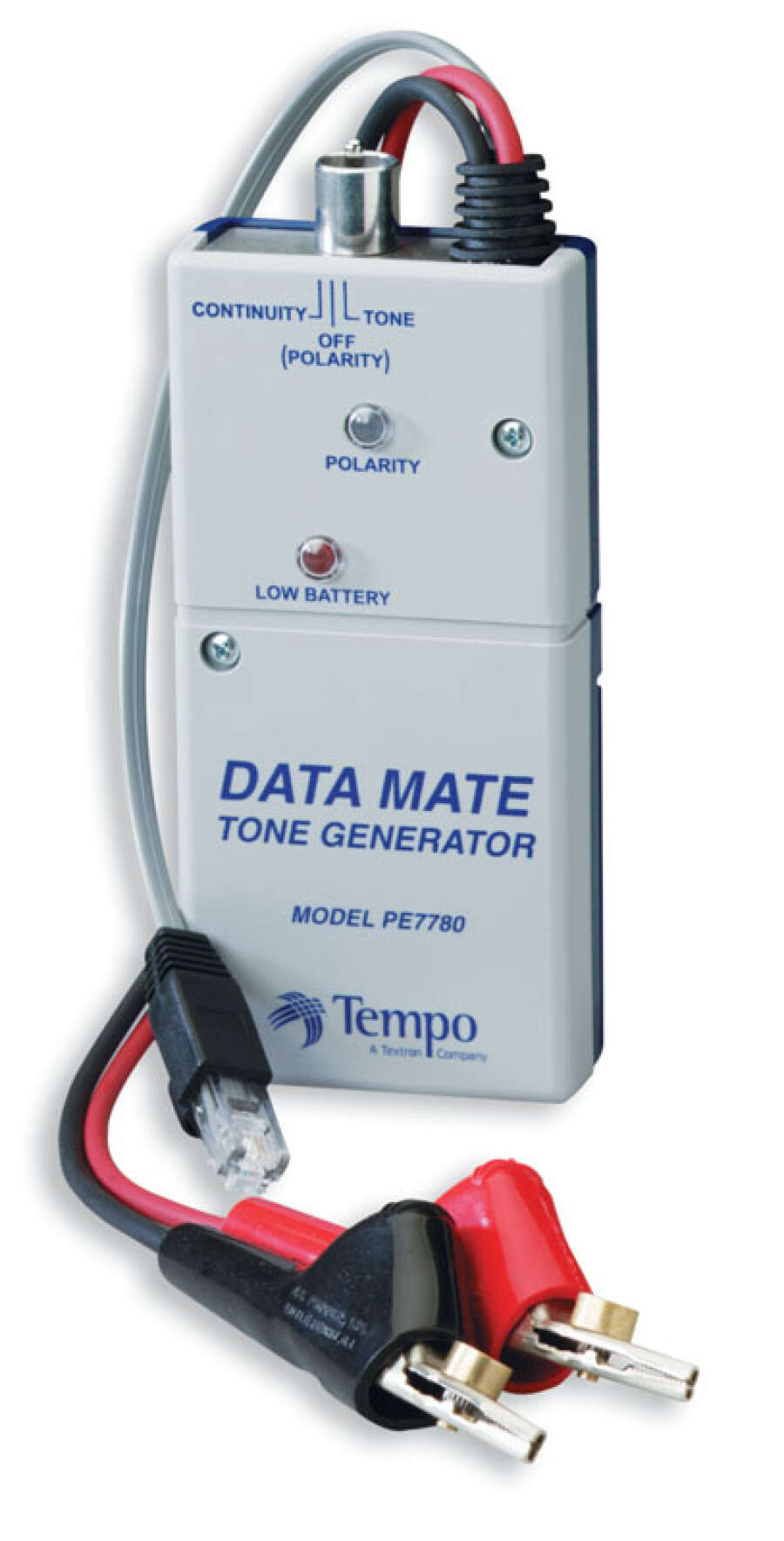

Тональный генератор Tempo PE7780 DataMate (ADSL)

Артикул: PE-7780

Товар не поставляется

Tempo PE7780 - тональный генератор  серии DataMate.  Он используется совместно с индуктивными щупами для отбора кабельных пар в муфте, кабельном распределительноя ящике или кроссе. Особенностью Tempo PE7780 является совместимость с 2-хпроводными цифровыми линиями или с линиями передачи данных ADSL. Модель PE7780 DataMate обеспечивает подачу тонального сигнала в пару без нарушения передачи траффика как на собственной, так и на смежных линиях.

В генераторе используется специализированный «чистый» тональный сигнал, который, в сочетании с встроенным полосовым фильтром обеспечивает безопасную трассировку цифровых линий. Высокая выходная мощность позволяет произвидить тестирование на больших расстояниях. Кроме того, Tempo PE7780 DataMate производит тестирвоание целостности проводки и определение полярности, а также обеспечивает подачу разговорного напряжения.

Функциональные особенности Tempo PE7780 DataMate:

  • подача тонального сигнала для трассировки и определения мест повреждений без нарушения передачи траффика как на собственной, так и на смежных линиях в диапазоне частот 25кГц-1,1 МГц;
  • совместимость с сервисом ADSL;
  • высокая мощность выходного сигнала;
  • низкий уровень переходных помех;
  • встроенный полосовой фильтр;
  • тестирование целостности проводки или короткого замыкания жил;
  • определение полярности телефонной линии;
  • определение наличия постоянного или переменного (звонкового) напряжения в линии;
  • организация канала служебной связи (подача напряжения, питающего микрофон тестовой телефонной трубки);
  • модульная вилка и разъемы типа «крокодил» с игольчатой площадкой;
  • индикатор низкого заряда батарей;
  • совместимость с любым обычным индуктивным щупом.

Технические характеристики Tempo PE7780 DataMate:

Параметры Значение
Выходная мощность тонального сигнала (импеданс 3 500 Ом) +9 дБм
Частота выходного сигнала 887/982 Гц
Форма выходного сигнала синусоидальный
Выходной импеданс 3500 Ом (минимально), 25кГц — 1.1МГц
Сопротивление линии для визуальной индикации короткого замыкания жил
Количество телефонных линий для одновременного определения полярности 1
Величина напряжения, питающего микрофон тестовой телефонной трубки при организации служебного канала связи 7 В
Защита входа по постоянному напряжению (импеданс 600 Ом) 52 В
Питание 18 В (2 батареи типа "Крона")
Продолжительность работы от батареи 40 часов
Подключение к линии крокодилы, RJ11
Температура эксплуатации, °C 0°C .. 50°C
Температура хранения, °C -50°C .. 75°C
Размеры 140 × 57 х 25 мм
Вес 170 гр.



Технические характеристики Tempo PE7780 DataMate:

Параметры Значение
Выходная мощность тонального сигнала (импеданс 3 500 Ом) +9 дБм
Частота выходного сигнала 887/982 Гц
Форма выходного сигнала синусоидальный
Выходной импеданс 3500 Ом (минимально), 25кГц — 1.1МГц
Сопротивление линии для визуальной индикации короткого замыкания жил <10 кОм
Количество телефонных линий для одновременного определения полярности 1
Величина напряжения, питающего микрофон тестовой телефонной трубки при организации служебного канала связи 7 В
Защита входа по постоянному напряжению (импеданс 600 Ом) 52 В
Питание 18 В (2 батареи типа "Крона")
Продолжительность работы от батареи 40 часов
Подключение к линии крокодилы, RJ11
Температура эксплуатации, °C 0°C .. 50°C
Температура хранения, °C -50°C .. 75°C
Размеры 140 × 57 х 25 мм
Вес 170 гр.



Функциональные особенности Tempo PE7780 DataMate:

  • подача тонального сигнала для трассировки и определения мест повреждений без нарушения передачи траффика как на собственной, так и на смежных линиях в диапазоне частот 25кГц-1,1 МГц;
  • совместимость с сервисом ADSL;
  • высокая мощность выходного сигнала;
  • низкий уровень переходных помех;
  • встроенный полосовой фильтр;
  • тестирование целостности проводки или короткого замыкания жил;
  • определение полярности телефонной линии;
  • определение наличия постоянного или переменного (звонкового) напряжения в линии;
  • организация канала служебной связи (подача напряжения, питающего микрофон тестовой телефонной трубки);
  • модульная вилка и разъемы типа «крокодил» с игольчатой площадкой;
  • индикатор низкого заряда батарей;
  • совместимость с любым обычным индуктивным щупом.

Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)

Аксессуары для индуктивного щупа Tempo PE7780

Фото Артикул Наименование
3-00-0498 Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
GT-PA1902 Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903 Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
2-10-0494 Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты



Дополнительные материалы
DataSheet (eng)
