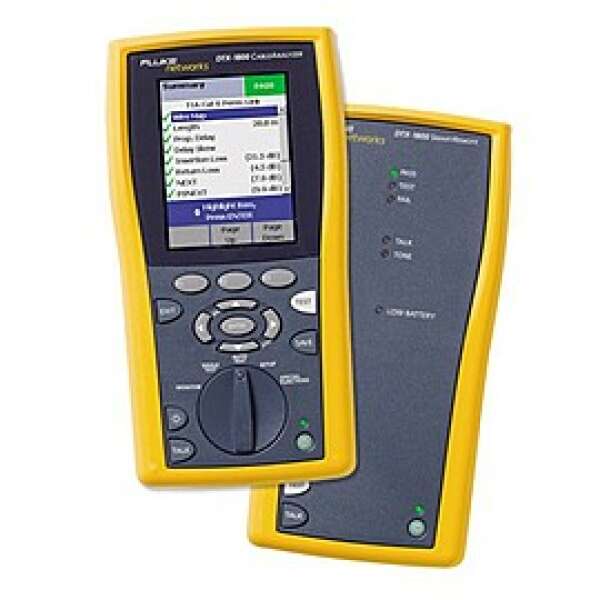

Fluke Networks DTX-1800, DTX-1500, DTX-1200 - кабельные анализаторы для сертификации СКС. Приборы позволяют убедиться, что структурированная кабельная система отвечает заявленным характеристикам (стандартам) и сможет обеспечить корректную работу оборудования и поддерживать пропускную способность соответствующую определенной категории кабеля.
Анализаторы DTX-1800/1500/1200 точно определяют место и причину неисправности по всей длине кабеля и рекомендуют действия, необходимые для ее устранения. Частотный диапазон до 900 МГц позволяет работать со всеми существующими на данный момент стандартами. Это означает соответствие сертификационным требованиям стандартов TIA-568-C и ISO 11801:2002, а также возможность быстрее получить гарантию на Вашу кабельную систему.
Основные функции | DTX-1200 | DTX-1800 | DTX-1500 | DSX-5000 |
---|---|---|---|---|
Сертификация категории | 3, 5, 5e, 6 | 3, 5, 5e, 6, 6A,7 | 3, 5, 5e, 6, 6A | 3, 5, 5e, 6, 6A, 7 |
Сертификация классов | C, D, E | C, D, E, Ea, F | C, D, E, Ea | C, D, E, Ea, F, Fa |
Аттестация | 1000BASE-T | 10GBASE-T | 10GBASE-T | 40GBASE-T |
Частотный диапазон, МГц | 350 | 900 | 500 | 1000 |
Время выполнения “Автотест” для кат. 6A | нет | 15 сек | 15 сек | 10 сек |
Уровень точности | IV | IV | IV | V |
Сохранение отчетов в памяти (категория 6), шт | 500 | 500 | 500 | 12000 |
Размер внутренней памяти | 256 Mb | 256 Mb | 256 Mb | 2 Gb |
Возможность расширение памяти | нет | SD/MMC | нет | SD/MMC |
Сенсорный цветной дисплей | нет | нет | нет | • |
Сохранение результатов тестирования в графиков | • | • | • | • |
Тип батареи и время работы | Li-ION - 12ч | Li-ION - 12ч | Li-ION - 12ч | Li-ION - 8ч |
Возможность диагностики неисправностей | • | • | • | • |
Схема разводки (WireMap) | • | • | • | • |
Затухание | • | • | • | • |
Задержка распространения | • | • | • | • |
Возвратные потери | • | • | • | • |
Сопротивление | • | • | • | • |
ACR и PSACR | • | • | • | • |
NEXT и PSNEXT | • | • | • | • |
ELFEXT и PSELFEXT | • | • | • | • |
нет | нет | нет | • | |
нет | нет | нет | • | |
нет | нет | нет | • | |
нет | нет | нет | • | |
нет | нет | нет | • | |
нет | нет | нет | • | |
Библиотека типов кабелей | • | • | • | • |
USB интерфейс | • | • | • | • |
USB кабель | • | • | • | • |
Последовательный интерфейс (COM порт) | • | • | • | нет |
RJ45 интерфейс для удалённого управления | нет | нет | нет | • |
Адаптер постоянного соединения и канала кат. 6А | нет | • | опция | • |
Адаптер постоянного соединения и канала кат. 7/7А | нет | опция/нет | нет | опция/опция |
Модули оптического тестера (SM/MM) - опция | • | • | нет | • |
Модуль оптического рефлектометра (OTDR) - опция | • | • | нет | • |
Запуск процедуры “Автотест” с удаленного модуля | • | • | • | • |
Адаптер AxTalk | нет | опция | нет | встроенный |
Калибровка (что подлежит калибровке) | прибор | прибор | прибор | только модуль |
Переговорное устройство | • | • | • | • |
Сумка для транспортировки | • | • | • | • |
ПО для обработки результатов | • | • | • | • |

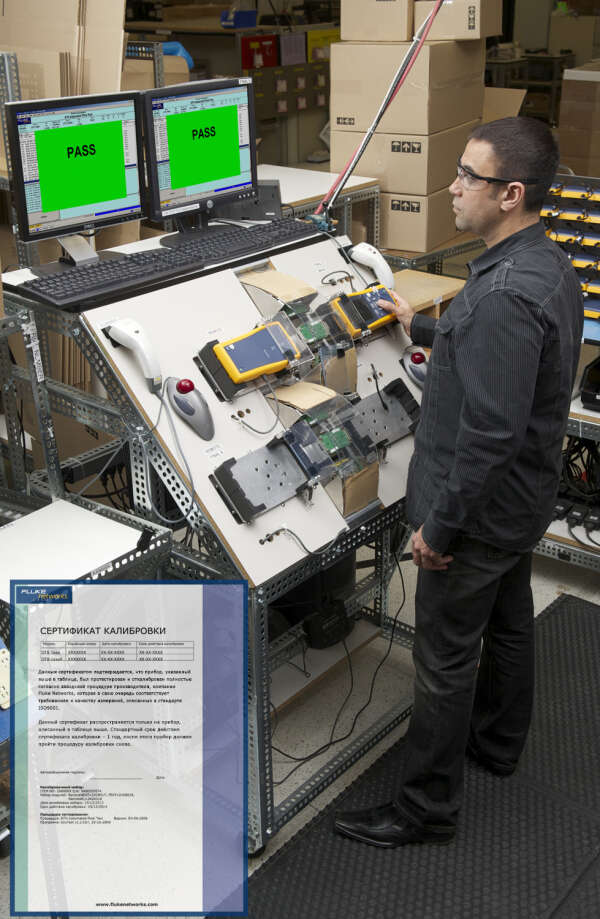

Gold Support - программа от компании Fluke Networks, которая обеспечивает дополнительное техническое обслуживание и поддержку продукции в гарантийный и после гарантийный период эксплуатации. Действие программы может распространяться на основной модуль и оптические модули DTX, в зависимости от заказанного комплекта услуг.
Модель прибора/модуль | 1 год | 3 года |
---|---|---|
DTX-1800, DTX-1200 или DTX-LT (основной модуль/удаленный модуль) |
GLD-DTX | GLD-DTX-3YEAR |
DTX-1800-M или DTX-1200-M (основной модуль/удаленный модуль и модули MM) |
GLD-DTX-M | GLD3-DTX-M |
DTX-1800-MS или DTX-1200-MS (основной модуль/удаленный модуль, наборы модулей MM и SM) |
GLD-DTX-MS | GLD-DTX-MS-3YR |
DTX-1800-MO (основной модуль/удаленный модуль, модули MM и OTDR) |
GLD-DTX-MO | Нет данных |
DTX-1800-MSO (основной модуль/удаленный модуль, модули MM, SM и OTDR) |
GLD-DTX-MSO | GLD-DTX-MSO-3YR |
DTX-10GKIT или DTX-AXKIT (комплекты для тестирования внешних перекрестных наводок DTX-1800) |
GLD-DTX-KIT | Нет данных |
DTX-MFM2, DTX-GFM2 или DTX-SFM2 (наборы оптических модулей DTX) |
GLD-DTX-FIBERMOD | GLD-DTX-FMOD-3YEAR |

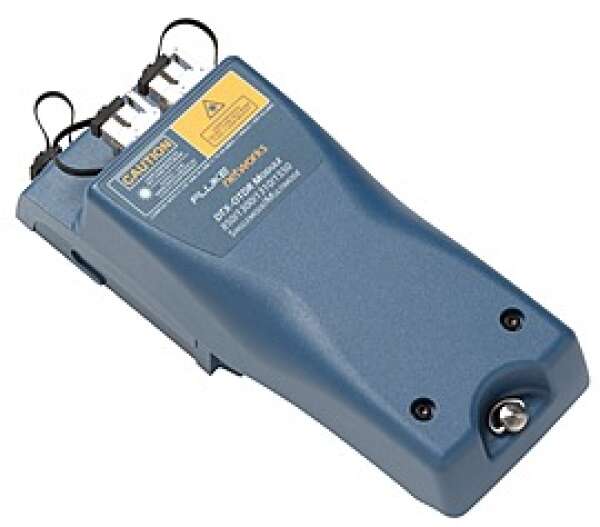

DTX-QUAD-OTDR (основной модуль DTX и модуль DTX Compact OTDR) |
||
DTX-OTDR-QMOD или DTX-OTDR-KIT (комплекты модулей DTX Compact OTDR) |
GLD-DTX-OTDR | GLD-DTX-OTDR-3YR |
Типы кабелей
|
Экранированная и неэкранированная витая пара (STP, FTP, SSTP и UTP):
|
Адаптеры со стандартным интерфейсом соединения
|
Адаптеры постоянного соединения Cat 6A/Класс ЕA:
Адаптеры канала Cat 6A/Класс ЕA:
|
Стандарты теста:
|
|
Скорость авто теста
|
Полный авто тест соединений витой пары категории 6 за 9 сек. (в обе стороны)
Полный автотест соединений категории 6A класса F ISO/IEC за 22 сек. (в обе стороны) |
Поддерживаемые параметры тестов
|
(Выбранный тестовый стандарт определяет параметры и частотный диапазон тестов)
Карта проводов
Длина Задержка распространения Разница задержек Сопротивление контурного тока Вносимые потери (затухание) Возвратные потери (RL) NEXT Разница между перекрестными наводками и затуханием (ACR-N) ACR-F (ELFEXT) Суммарное значение ACR-F (ELFEXT) Суммарное значение NEXT, PS NEXT Суммарное значение ACR-N, PS ACR-N Суммарное значение перекрестных наводок Alien Xtalk на ближнем конце (PS ANEXT) Суммарное значение затухания разницы перекрестных наводок Alien Xtalk на дальнем конце (PS AACR-F) |
Кабельный тональный генератор
|
Генерирует тональные сигналы, которые могут быть обнаружены детектором тонов, например, детектором Fluke Networks IntelliTone. Тональные сигналы генерируются на всех парах. Частотный диапазон на всех парах. Частотный диапазон тонов: от 440 Гц до 831 Гц
|
Дисплей
|
Диагональ 3,7 дюйма (9,4 см), 240 точек в ширину на 320 точек в высоту, пассивный цветной передающий ЖК-дисплей с подсветкой.
|
Защита на входе
|
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайное повышение напряжения в сетях ISDN не нанесет ущерба.
|
Корпус
|
Высокопрочный пластик с ударостойким покрытием
|
Размеры
|
Главный модуль и модуль Smart Remote: 21,6 см x 11,2 см x 6 см
|
Масса
|
1,1 кг, номинально (без адаптера или модуля)
|
Рабочая температура
|
От от 0 °C до 40 °C
|
Температура хранения
|
От от -20°C до 60°C
|
Относительная рабочая влажность (% без конденсации)
|
От 0 °C до 35 °C: при влажности от 0 % до 90 %;
От 35 °C до 45 °C: при влажности от 0 % до 70 %
|
Вибрация
|
Случайная, 2 г, 5 Гц–500 Гц
|
Ударная нагрузка
|
Падение с высоты 1 м с подсоединенными модулем и адаптером и без них
|
Безопасность
|
CSA C22.2 № 1 010,1: 1992 Исправления к первому изданию 1 EN 61010-1, 2
|
Степень загрязнения
|
Степень загрязнения 2, как определено в IEC 60664 и применяется по отношению к документу IEC 60950 «Безопасность оборудования на основе информационных технологий, 1999»
|
Высота над уровнем моря
|
Рабочая: 4000 м; хранение: 12000 м
|
Электромагнитная совместимость
|
EN 61326-1
|
Мощность
|
Основной и удаленный модули: Блок литиево-ионных батарей, 7,4 В, 4000 мА/ч
|
Поддерживаемые языки
|
Английский, французский, немецкий, испанский, португальский, итальянский, японский, упрощенный китайский, традиционный китайский, корейский, русский, чешский, польский, шведский, венгерский.
|
Калибровка
|
1 год (калибровка, проведенная сервисным центром)
|
Технические характеристики
|
Примечание. Все технические характеристики тестов, проводимых на кабелях витой пары, относятся к кабелям с сопротивлением 100 Ω. Свяжитесь с компанией Fluke Networks для получения информации по выполнению измерения показателей кабелей с другим сопротивлением.
|
Стандартная точность
|
Превышает требования Уровня IV стандарта IEC 61935-1/Ed. 3
|
Режимы тестирования соединений категории 6A/класса EA (и соединений более низких категорий)
|
Анализатор DTX CableAnalyzer сильно превышает требования Уровня III стандартов ANSI/TIA-1152 и IEC 61935-1/Ed.3.
|
Режимы тестирования соединений класса F
|
DTX-1800 соответствует требованиям Уровня IV стандарта IEC 61935-1/Ed. 3 или превышает их.
|
Длина кабельной системы на основе витой пары
|
(В показатели длины не входит неопределенность значения NVP кабеля),
|
Параметр
|
Тестирование одного конца
Тестирование обоих концов (главного и удаленного) |
Диапазон
|
800 м - тестирование одного конца
150 м - тестирование обоих концов (главного и удаленного) |
Разрешение
|
0,1 м - тестирование одного конца
0,1 м - тестирование обоих концов (главного и удаленного) |
Точность
|
± (1 м 4%) - тестирование одного конца
± (1 м 4%) - тестирование обоих концов (главного и удаленного) |
Разница задержек
|
|
Параметр
|
Кабельная система на основе витой пары
|
Диапазон
|
От 0 нс до 100 нс
|
Разрешение
|
1 нс
|
Точность
|
± 10 нс
|
Тестирование сопротивления контурного тока
|
|
Параметр
|
Кабельная система на основе витой пары
|
Диапазон
|
0 Ом до 530 Ом
|
Разрешение
|
0,1 Ом
|
Точность
|
± (1 Ом + 1%)
|
Время восстановления после перегрузки
|
Менее 10 минут для номинальной погрешности после перегрузки. Рассмотрение ситуации требуется, если перенапряжение повторилось или продолжается.
|
FL-DTX-1200 | DTX-1200 основной и удаленный блок кабельного анализатора, адаптеры постоянного соединения Cat 6/ класса Е (2 шт), адаптеры канала Cat 6/класса Е (2 шт), гарнитуры (2 шт), зарядные устройства (2 шт), кейс, кабель USB (Mini-B), ПО LinkWare для ПК. |
FL-DTX-1800 | DTX-1800 основной и удаленный блок кабельного анализатора, адаптеры постоянного соединения Cat 6A (2 шт), адаптеры канала Cat 6A (2 шт), гарнитуры (2 шт), зарядные устройства (2 шт), кейс, кабель USB (Mini-B), ПО LinkWare. |
FL-DTX-1800-E |
Комплект DTX-1800 (основной и удаленный блок)
Модули оптического тестера (Многомод, 850/1300 нм) - 2 шт. Включают источник излучения 850/1300 нм и измеритель мощности 850/1300/1310/1550 нм, встроенный VFL, эталонные тестовые шнуры Encircled Flux (EF-TRC)
|
FL-DTX-QUAD-OTDR
(снят с поставки)
|
DTX-1800 основной блок (модуль для сертификации меди в комплект не входит)
Модуль оптического рефлектометра (850/1300/1310/1550 нм)
|
FL-DTX-10GKIT | В набор анализатора внешних перекрестных наводок для DTX-1800 входят: два коммуникационных модуля DTX-AXTLK1, ПО DTX AxTalk AnalyzerTM на базе Windows, два адаптера постоянного соединения Cat 6A/класса EA (DTX-PLA002S), два адаптера канала, для измерения перекрестных наводок (DTX-CHA002AS) |
FL-DTX-1800-O
(снят с поставки)
|
Комплект DTX-1800 (основной и удаленный блок)
Модуль оптического рефлектометра (850/1300/1310/1550 нм)
|
FL-DTX-1800/SR | Удаленный модуль кабельного анализатора Smart Remote |
Замены снятых с поставки моделей |
|
FL-DTX-1800-M (снят с поставки) |
Замена: FL-DTX-1800-E |
FL-DTX-1800-MS
(снят с поставки)
|
Замена: FL-DTX-1800-ES INTL |
FL-DTX-1800-MSO (снят с поставки) |
Замена: FL-DSX-5000QOi INTL |
FL-DTX-EFM2 | Модули оптического тестера (Многомод, 850/1300 нм) - 2 шт. Включают источник излучения 850/1300 нм и измеритель мощности 850/1300/1310/1550 нм, встроенный VFL, эталонные тестовые шнуры Encircled Flux (EF-TRC) |
FL-DTX-SFM2 | Модули оптического тестера (Одномод, 1310/1550 нм) - 2шт. Включают источник излучения (1310/1550 нм), измеритель мощности 850/1300/1310/1550), встроенный VFL. |
FL-DTX-OTDR-QMOD | Снят с поставки |
DTX-MFM2
(снят с поставки)
|
Замена: FL-DTX-EFM2 |
FL-DTX-PLA002 | Адаптер постоянного соединения для DTX (Cat 6A) - 1 шт. |
FL-DTX-PLA002S | Адаптеры постоянного соединения для DTX (Cat 6A) - 2 шт. |
FL-DTX-PLA002PRP | Сменный модуль для адаптера DTX-PLA002 |
FL-DTX-CHA002 | Адаптер канала для DTX (Cat 6A) - 1 шт. |
FL-DTX-CHA002S | Адаптеры канала для DTX (Cat 6A) - 2 шт. |
FL-DTX-COAX | Адаптер для тестирования коаксиального кабеля DTX - 2 шт |
FL-DTX-TERA | Комплект адаптеров TERA: адаптер канала (2 шт) и адаптеры постоянного соединения (2 шт) для тестирования систем Siemon TERA класса F |
FL-DTX-PLA011 | Адаптер постоянного соединения TERA для систем Siemon TERA класса F и Fa Примечание. Вам также потребуется как минимум один адаптер DTX-CHA011 |
FL-DTX-CHA011 | Адаптер канала TERA для систем Siemon TERA класса F |
FL-DTX-PC5ES | Набор адаптеров DTX для тестирования коммутационных кабелей (патч кордов) категории 5e. Сертифицирует в соответствии со стандартами ANSI/TIA 568-C и ISO 11801:2010. |
FL-DTX-PC6S | Набор адаптеров DTX для тестирования коммутационных кабелей (патч кордов) категории 6. Сертифицирует в соответствии со стандартами ANSI/TIA 568-C и ISO 11801:2010. |
FL-DTX-PC6AS | Набор адаптеров DTX для тестирования коммутационных кабелей (патч кордов) категории 6A. Сертифицирует в соответствии со стандартами ISO 11801:2010. |
FL-MMC-50-SCSC | Компенсационная катушка 50 мкм (многомод) - SC/SC |
FL-MMC-50-SCST | Компенсационная катушка 50 мкм (многомод) - SC/ST |
FL-MMC-50-SCLC | Компенсационная катушка 50 мкм (многомод) - SC/LC |
FL-MMC-50-SCE2K | Компенсационная катушка 50 мкм (многомод) - SC/E2000 |
FL-MMC-50-SCFC | Компенсационная катушка 50 мкм (многомод) - SC/FC |
FL-MMC-62-SCSC | Компенсационная катушка 62.5 мкм (многомод) - SC/SC |
FL-MMC-62-SCST | Компенсационная катушка 62.5 мкм (многомод) - SC/ST |
FL-MMC-62-SCLC | Компенсационная катушка 62.5 мкм (многомод) - SC/LC |
FL-MMC-62-SCFC | Компенсационная катушка 62.5 мкм (многомод) - SC/FC |
FL-SMC-9-SCSC | Компенсационная катушка 9 мкм (одномод) - SC/SC |
FL-SMC-9-SCST | Компенсационная катушка 9 мкм (одномод) - SC/ST |
FL-SMC-9-SCLC | Компенсационная катушка 9 мкм (одномод) - SC/LC |
FL-SMC-9-SCE2KAPC | Компенсационная катушка 9 мкм (одномод) - SC/E2000APC |
FL-SMC-9-SCFC | Компенсационная катушка 9 мкм (одномод) - SC/FC |
FL-SMC-9-SCSCAPC | Компенсационная катушка 9 мкм (одномод) - SC/SCAPC |
FL-SMC-9-SCFCAPC | Компенсационная катушка 9 мкм (одномод) - SC/FCAPC |
FL-SMC-9-SCLCAPC | Компенсационная катушка 9 мкм (одномод) - SC/LCAPC |
SRC-9-SCSC-KIT | Набор патч кордов (одномод) 2м (SC/SC - 4шт) |
SRC-9-SCLC-KIT | Набор патч кордов (одномод) 2м (SC/LC - 2шт, LC/LC - 2шт) |
SRC-9-SCFC-KIT | Набор патч кордов (одномод) 2м (SC/FC - 2шт, FC/FC - 2шт) |
SRC-9-SCST-KIT | Набор патч кордов (одномод) 2м (SC/ST - 2шт, ST/ST - 2шт) |
SRC-9-SCSC | Патч корд (одномод) 2м - SC/SC |
SRC-9-SCLC | Патч корд (одномод) 2м - SC/LC |
SRC-9-SCFC | Патч корд (одномод) 2м - SC/FC |
SRC-9-SCST | Патч корд (одномод) 2м - SC/ST |
SRC-9-LCLC | Патч корд (одномод) 2м - LC/LC |
SRC-9-FCFC | Патч корд (одномод) 2м - FC/FC |
SRC-9-STST | Патч корд (одномод) 2м - ST/ST |
MRC-50-SCSC | Патч корд (многомод) 2м (50 мкм) - SC/SC |
MRC-50-LCLC | Патч корд (многомод) 2м (50 мкм) - LC/LC |
MRC-50-FCFC | Патч корд (многомод) 2м (50 мкм) - FC/FC |
MRC-50-STST | Патч корд (многомод) 2м (50 мкм) - ST/ST |
MRC-625-SCSC | Патч корд (многомод) 2м (62.5 мкм) - SC/SC |
MRC-625-LCLC | Патч корд (многомод) 2м (62.5 мкм) - LC/LC |
MRC-625-FCFC | Патч корд (многомод) 2м (62.5 мкм) - FC/FC |
MRC-625-STST | Патч корд (многомод) 2м (62.5 мкм) - ST/ST |
MRC-50-EFC-SCSC | Патч корд EFC (многомод) 2м (50 мкм) - SC/SC |
MRC-50-EFC-SCLC | Патч корд EFC (многомод) 2м (50 мкм) - SC/LC |
MRC-50-EFC-SCFC | Патч корд EFC (многомод) 2м (50 мкм) - SC/FC |
MRC-50-EFC-SCST | Патч корд EFC (многомод) 2м (50 мкм) - SC/ST |
MRC-625-EFC-SCSC | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/SC |
MRC-625-EFC-SCLC | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/LC |
MRC-625-EFC-SCFC | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/FC |
MRC-625-EFC-SCST | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/ST |
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Товар не поставляется
Артикул: FL-DTX-ELT
Товар не поставляется
Артикул: FL-DTX-ELT-PRO
Товар не поставляется
Товар не поставляется
Товар не поставляется
Артикул: FL-DTX-OTDR-KIT
Товар не поставляется
Артикул: FL-DTX-OTDR/LL-KIT
Товар не поставляется
Товар не поставляется
Артикул: FL-DTX-10GKIT
Товар не поставляется
Товар не поставляется
Артикул: FL-DTX-TERA
Цена: 24 160.13 ₽
В наличии
Товар не поставляется
DTX-1500 кабельный анализатор для сертификации только медных линий СКС.
Этот прибор не совместим с оптическими модулями.
Товар не поставляется
