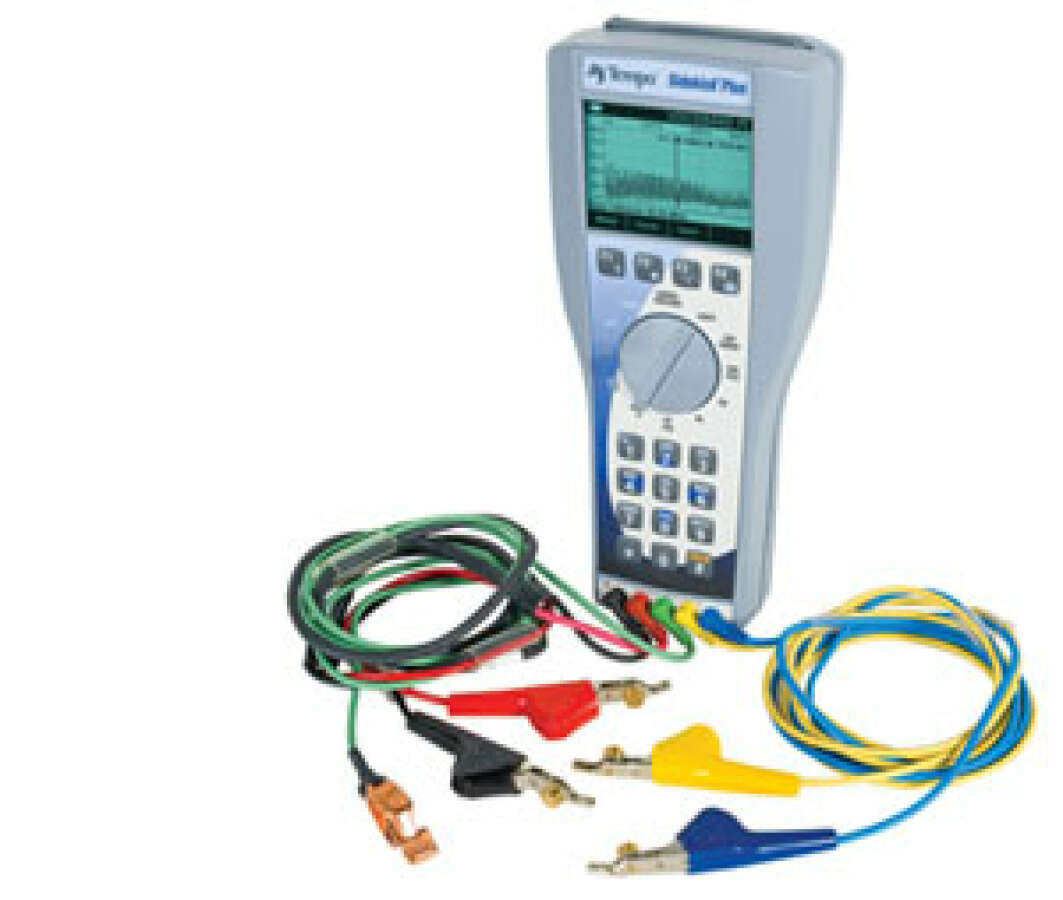

Кабельный анализатор Sidekick Plus

Sidekick Plus является универсальным анализатором для тестирования состояния и, одновременно, определения мест повреждения кабельных линий связи.

В анализаторе Sidekick Plus совмещены функции рефлектометра, емкостного и резистивного моста, измерителя напряжения, тока, сопротивления и продольной асимметрии. Кроме этого, с помощью этого прибора можно измерить шумы и затухание линии, оценить влияние источников сети электропитания, определить наличие и количество катушек Пупина.

Sidekick Plus является идеальным переносным прибором для оперативной диагностики состояния кабельных линий, чему способствует компактный размер, малый вес и прочный корпус. А режим «Автотест» позволит произвести полные измерения заданных параметров без многочисленных переключений режимов тестирования.

Уникальность анализатора Sidekick Plus заключается в использовании разработанных и запатентованных компанией Tempo фирменных тестов: Stress Test и Leakage Test.

Stress Test позволяет локализовать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия построен на возбуждении в линии специального сигнала величиной 90 dBrnC. Сигнал вызывает в линии электрический ток, в результате чего, в месте неоднородности (повреждения) появляется напряжение. Напряжение в свою очередь вызывает высокие показания стрессового шума, которые и указывают на наличие искомого повреждения.

Leakage Test позволяет определить «плавающие» резистивные повреждения путем подачи импульса напряжения амплитудой 135 В, который «пробивает» изолирующий оксидный слой, образовавшийся в месте повреждения пары.

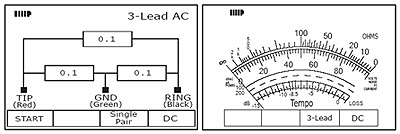

Конструктивным отличием прибора от аналогов на рынке является одновременное использование цифровой и аналоговой формы отображения полученных значений, что значительно упрощает измерение пиковых значений при быстрых изменениях показаний.

Функциональные возможности:

• Измерение расстояния до обрыва;
• Измерение тока, напряжения и сопротивления медных линий;
• Измерение шумов, потерь (затухания) и влияния сетей электропитания;
• Stress Test для измерения продольной асимметрии пары;
• Leakage Test для определения плавающих резистивных неисправностей;
• Резистивный мост и емкостной мост;
• Полноценный рефлектометр;
• Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
• Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);

• Тональный сигнал для трассировки линии (с помощью индуктивных щупов компании TEMPO);
• Автоматическое тестирование и вывод результатов в виде «прошел/не прошел»;
• USB-порт для подключения к компьютеру;
• Большой, удобный для работы дисплей с подсветкой;
• На выбор: цифровая или аналоговая индикация;
• Аккумуляторные или сменные батареи;
• Набор номера, встроенный громкоговоритель и записная книжка.

Технические характеристики:

Комплект поставки:

• Прибор Sidekick Plus;
• Сумка для переноски;
• Комплект основных тестовых проводов;
• Комплект дополнительных тестовых проводов;
• Сумка для аксессуаров;
• Аккумуляторная батарея;
• Держатель для батарей (типа АА);
• Адаптер питания переменного напряжения;
• Адаптер питания от автомобильного прикуривателя(12В);
• Инструкция по эксплуатации;
• Диск с ПО;
• Тестовые перемычки;
• Кабель USB.
