НИМ-25 - набор инструментов для монтажа ВОК

Артикул: НИМ-25

Цена: 32 614.68 руб.

Закрыть
от 0 руб.
32 614.68 руб.

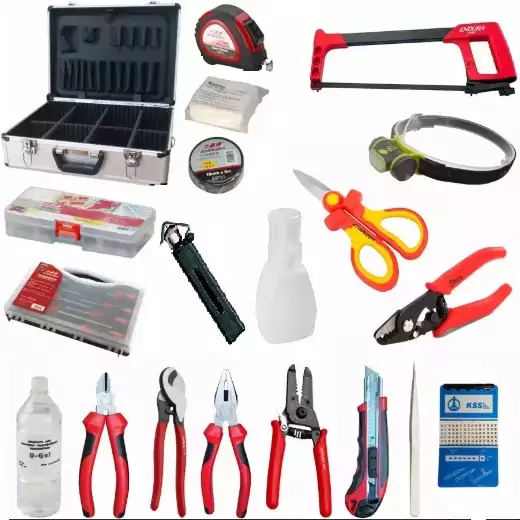

Набор инструментов для разделки и монтажа оптического кабеля НИМ-25 укомплектован необходимыми для этих целей инструментами ведущих производителей (вплоть до лупы, фонарика и салфеток для протирания волокна). Набор пригоден для разделки подвесных, городских и магистрально-зоновых волоконно-оптических кабелей при монтаже оптических линий связи. Имея в своем распоряжении НИМ-25, можно работать не только с легким универсальным внутриобъектовым кабелем, но и с бронированным кабелем, предназначенным для внешней прокладки. Все инструменты удобно распределены по специальным отделениям и карманам жесткого корпуса, так что надежное хранение и быстрый доступ к ним гарантированы.

Комплект поставки набора для оптоволокна НИМ-25:

  1. Стриппер для оптоволокна, изоляции пигтейла и патчкорда (250, 900 мкм, 2-3 мм), Greenlee (PT-1162)
  2. Стриппер для снятия изоляции и защитных трубок 0.8 - 2.6 м, Greenlee (GT-1916-SS)
  3. Стриппер для снятия внешней изоляции кабеля диаметром 4.5 - 25 мм, Greenlee (PT-1822)
  4. Стриппер – прищепка для удаления фрагментов оптического модуля, Jonard (JIC-CSR-1575)
  5. Тросорез для стальной проволоки и троса до 6 мм, Greenlee (GT-722)
  6. Ножницы для резки кевлара с зазубренным лезвием, Greenlee (1-10-0057)
  7. Нож с выдвижным лезвием (EN-E7017)
  8. Лезвия сегментированные для ножа Stanley (ST-0-11-301)
  9. Ножовка по металлу Stanley 300 мм (ST-1-15-122)
  10. Набор отверток Stanley 6 шт (ST-STHT0-60209)
  11. Универсальная мини отвертка 4 в 1 с клипсой, Jonard (JIC-S-41)
  12. Пассатижи эргономичные Cr-V сталь, 152 мм (EN-E5351)
  13. Кусачки эргономичные Cr-V сталь, 150 мм (EN-E5242)
  14. Жидкость для удаления гидрофобного заполнителя (1 л.) (ROS-00026)
  15. Дозатор для спирта пластмассовый с помпой 250 мл (FIS-F1007PL)
  16. Салфетки Kim-Wipes безворсовые для протирки волокна (280 штук) (FIS-34-55)
  17. Набор луп, кратность: 2x, 3x, 5x, 7x, 10x (5 шт) (FIS-47995)
  18. Рулетка 3 м, Stanley (ST-0-30-487)
  19. Фонарь налобный ударостойкий с защитой от воды, Streamlight (SL-61000)
  20. Пинцет прямой 135 мм (EN-E9713)
  21. Набор проволочек для прочистки сердцевин адаптеров (125 мкм, 8 шт) (F1-8265)
  22. Этикетки маркировочные самоклеящиеся (WMB-3)
  23. Лента герметизирующая 3M (120805-00022)
  24. Органайзер для мелких деталей Stanley (ST-1-92-888)
  25. Жесткий кейс (ROS-LD-001)



Наборы собираются из комплектующих следующих производителей: Greenlee, Stanley, Streamlight, Ilsintech, 3М, Jonard, Jensen, Pressmaster, FIS, Klauke, Arrow, Grandway, Endura. В случае отсутствия основной комплектующей набора на момент его сборки, допускается использование равноценного аналога, схожего по техническим характеристикам. Список производителей аналогов основных комплектующих при этом остается неизменным.

Видео обзор набора инструментов для оптического кабеля НИМ-25

Характеристики комплектующих набора инструментов НИМ-25

Артикул и фото

Описание

1

PT-1162

Стриппер буферного слоя Greenlee 1162
Диаметр оптического волокна без буферного слоя: 125 мкм.
Зачистки буферного слоя (лака) с оптического волокна (250 мкм).
Удаление защитной изоляции с пигтейла (900 мкм).
Снятие изоляции с патч-корда диаметром 2-3 мм.
Фиксатор закрытого положения
Длина: 127 мм.
Вес: 86 г.

2

GT-1916-SS

Инструмент для зачистки провода  0.8-2.6 мм и резки кабеля Greenlee 1916-SS
Снятие изоляции провода с диаметром жилы 0.8 - 2.6 мм.
Материал: высококачественная нержавеющая сталь.
Удаление изоляции с жил, резка жил, встроенные пассатижи.
Одножильный провод: 0.8 - 2.6 мм (10 - 20AWG), Сечение жилы: 0.5 - 5.3 мм²
Многожильный: 0.6 - 2 мм (12 - 22 AWG), Сечение жилы: 0.3 - 3.3 мм²
Длина: 157 мм.
Вес: 57 г.

3

JIC-CSR-1575

Стриппер прищепка Jonard CSR-1575
Разделка оптического кабеля, модуля и защитных трубок от 1.2 до 7.5 мм.
Два лезвия для разного реза
Тип реза: продольный и поперечный
Регулируемая глубина реза изоляции
Съемный V-образный блок для разного диаметра.
Заменяемые лезвия.
Возвратная пружина.
Вес 60 г.

4

GT-722

Кабелерез для стального провода и тросов Greenlee 722
Резка стальных проводов и тросов, авиационных тросов.
Выполнен из кованной стали с последующей закалкой.
Возможности реза мягкого стального троса и провода до 6 мм.
Возможности реза авиационного троса до 5 мм.
Возможности реза провода из твёрдой стали до 5 мм.
Длина: 200 мм.
Вес: 450 г.
5

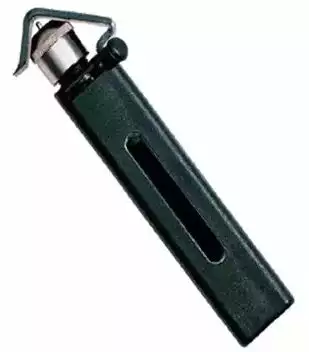

PT-1822

Инструмент для снятия внешней изоляции кабеля.
Удаление оболочки с кабеля диаметром 4.5 - 25 мм.
Поперечный и продольный рез.
Регулировка скобы под разный диаметр кабеля.
Регулировка глубины реза.
Крюк с пружиной для вдавливания лезвия в изоляцию кабеля
Заменяемые лезвия.
6 EN-E5242

Кусачки
Длина инструмента: 150 мм
Исполнение: Japanese Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Длина режущей кромки: 20 мм
Плавный ход челюстей

7

EN-E5351

Пассатижи
Длина инструмента: 152 мм
Исполнение: German Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Насечка на плоской части губок
Выемка с зубцами для захвата цилиндрических деталей
Резак для проволоки, длина кромки 12 мм
Длина губок от шарнира: 35 мм
Ширина губок: 9 мм

8

ST-STHT0-60209

Набор отверток Stanley Essential 6 шт.
Крестообразный шлиц: PH1 x 75 мм, PH2 x 100 мм
Прямой шлиц Sl: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм
Стержень из хромованадиевой стали
Отверствие рукоятке для хранения
Закаленный наконечник для увеличенного срока службы
Двух-компонентная рукоятка с рельефной поверхностью
9

1-10-0057

Ножницы монтажные с серрейторным лезвием Greenlee.
Резка медного и алюминиевого провода, пластмас, кевларовых нитей.
Лезвие с серрейторной (зубчатой) заточкой.
Зачищающие V-образные прорези для снятия изоляции с провода 0.4 – 0.9 мм.
10 EN-E7017
Эргономичная форма
Подпальцевые выемки для лучшего хвата
Длина в сложеном состоянии: 170 мм
Рукоятка: пластик с резиновыми накладками
Встроенный пенал на пять запасных лезвий
Автоматический захват нового лезвия из пенала
Кнопка для извлечения пенала из рукоятки
Габариты лезвия: 18 х 100 х 0,5 мм.
Количество секций в лезвии: 8 шт
11

ST-0-11-301

Лезвия сегментированные
Количество 10 шт
Ширина 18 мм
7-мь отламывающихся сегментов
Толщина лезвия 0.55 мм
Диспенсер с приспособлением для отламывания сегментов

12

ST-1-15-122

Ножовка по металлу "ENCLOSED GRIP" с пластмассовой рукояткой.
Сплошная стальная рама прямоугольного сечения
Система натяжения полотна с гайкой-барашком
Усилие натяжения полотна до 102 кг
4 возможных положения полотна (вертикальне и горизонтальное пиление
Поставляется со стандартным полотном из молибденовой быстрорежущей стали

13

120805-00022

Изоляционная лента 3M Temflex™ 1300, черная, 20 м, 19 х 0,13 мм
Материал: черный  диэлектрический поливинилхлорид
Толщина 0,13 мм, Ширина 19 мм, Длина 20 м.
Клеевой слой на основе каучука, чувствительный к давлению
Совместима с изоляцией из твердых диэлектриков
Стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям
Пригодна для использования внутри помещений и на открытом воздухе
Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602

14

FIS-F1007PL

Дозатор для спирта с помпой MENDA (FIS)
Порционная подача спирта при смачивании безворсовых салфеток.
Блокирующий помпу поворотный замок для транспортировки.
Материал: полиэтилен высокой плотности (Polypropylene).
Подходит для многих растворителей.
Частично прозрачная бутылка для контроля остатка жидкости.
Легкое наполнение бутылки.
Защитная крышка.
Цвет: белый.
Объем: 250 мл.

15

ROS-00026

D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр)
Жидкость для удаления гидрофобного заполнителя (1 л)
Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна.
Хорошие моющие свойства по отношению к маслам, жирам, саже .
Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля.
Не проводит электрический ток. Температура вспышки более 60°С.
Не вызывает коррозии металлических поверхностей.
Не содержит хлорированных углеводородов, разрушающих озоновый слой.
Обладает водо-вытесняющими свойствами.

16

FIS-47995

Лупы увеличительные - 5 шт.
Кратность: 2x, 3x, 5x, 7x, 10x.
Материал корпуса: легкий пластик.
Цвет: чёрный.
Количество: 5 шт.

17

WMB-3

Маркеры для кабеля наклеивающиеся WMB-3
Назначение: Маркировка кабеля или элементов СКС
Самоклеящиеся маркеры (наклейки, бирки; книжка из 10 листов в переплете)
Размеры: 25 х 65 мм
Прочее В блокноте 10 листов с числами от 1 до 45.
Защитная пленка предохраняет маркеры от загрязнения.
Рабочая температура -40 - 75°C
Размеры упаковки: 14.7 x 8.3 x 1 см. Вес 0.039 кг.

18

F1-8265



Набор проволочек для прочистки коннекторов
Проволока стальная струнная
Назначение: удаление сломанного оптического волокна из коннектора
Длина: 76 мм.
Диаметр: 0.1 мкм
Количество: 8 шт

19

EN-E8411

Органайзер
Материал: высококачественный пластик
Коррозионностойкий
Водостойкий
Маслостойкий
Ударопрочный
Устойчив к ультрафиолетовому излучению
Габариты: 140 х 75 х 27 мм

20

EN-E9713

Пинцет для точных работ
Форма тела: прямой
Форма кончика: заостренный
Материал: нержавеющая сталь
Ширина: 8 мм
Длина: 135 мм

21

ST-0-30-487

Рулетка.
Длина 3 м.
Эргономичный пластиковый корпус.
Зажим для крепления рулетки к поясу.
Подвижный крючок True Zero.
Точные внутренние и внешние измерения.
Класс точности II.

22

FIS-34-55

FIS Kim-Wipes - безворсовые салфетки (280 шт)
Количество салфеток в 1 пачке: 280 штук. Цвет: белый.
Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4")
Удобная коробка для последовательного извлечения салфеток
Поглощает на 18% больше воды, чем аналогичные подобные продукты
Абсорбирует воду на 24% быстрее
Низкая ворсистость, нежная текстура для бережной протирки

23

SL-61000

StreamLight Trident SL-61000 (SL-61050) - налобный светодиодный фонарь.
Поворотный механизм для изменения угла наклона лампы (до 90°)
Три режимами работы
Источники света: светодиод C4 LED и 3 белых светодиода 5 мм
Световой поток – до 80 люменов
Расстояние свечения до 126 м.
Продолжительность работы – до 53 часов
Ударопрочный, водонепроницаемый IPX4
Индикатор низкого заряда батареи
Три батареи типа «ААА» (входят в комплект поставки)

24


Ящик алюминевый для инструмента 455 х 330 х 150 мм
Съемная паллета для инструмента
Внутренняя часть из мягкого пеноматериала с перегородками
Металлические уголки для лучшей защиты корпуса
Эргономичная ручка с удобным хватом
Стальные петли
Замки с ключом
Размеры (Ш x В x Г): 455 x 330 x 150 мм. Вес 2.5 кг

25

JIC-S-41

Отвёртка для точных работ
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры прямых бит Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 гр.



Наборы серии SK- собираются из комплектующих следующих производителей: Greenlee, Stanley, Streamlight, Ilsintech, 3М, Jonard, Jensen, Pressmaster, FIS, Klauke, Arrow, Grandway, Endura. В случае отсутствия основной комплектующей набора на момент его сборки, допускается использование равноценного аналога, схожего по техническим характеристикам. Список производителей аналогов основных комплектующих при этом остается неизменным.

  • Снятие верхней изоляции кабеля диаметром до 25 мм.
  • Удаление силовых элементов или брони из стальной проволоки.
  • Резка стальных несущих тросов подвесных кабелей.
  • Резка защитных кевларовых и упрочняющих арамидных нитей.
  • Очистка кабеля от гидрофобного заполнителя.
  • Удаление оптических модулей и защитных трубок.
  • Удаление фрагментов модуля или трубок для организации "отводов" волокна.
  • Зачистка волокна от буферного лакового покрытия.
  • Очистка волокна от остатков лака.
  • Порционная подача изопропилового спирта.
  • Укладка оптического волокна на сплайс кассету.
  • Маркировка модулей, волокон, термоусадочных трубок, патч-панелей.
  • Сборка/разборка оптических муфт и патч-панелей.
  • Подсветка темных объектов.
  • Удаление обломков 125 мкм волокна из адаптеров и клеевых коннекторов.

Этот профессиональный комплект для монтажа ВОЛС собран из специализированных компонентов от ведущих производителей. Он используется для подготовки к сварке бронированного, подвесного и внутри-объектового волоконно оптического кабеля. Набор содержит инструмент для снятия верхней изоляции кабеля диаметром до 25 мм. Силовые элементы из стальной проволоки и даже стальные несущие тросы подвесных кабелей, легко режутся специальными тросокусами. Ножницы с зазубренными лезвиями, специально созданы для резки защитных кевларовых и упрочняющих арамидных нитей.

Очитка кабеля от гидрофобного заполнителя проводится специальной жидкостью (Д-гелем), известную под народным именем "апельсинчик", из-за характерного запаха цитрусовых. Удалить модули поможет стриппер ножничного типа для трубок 0.64 - 2.6 мм. Также, у Вас будет возможность срезать фрагменты модуля без полного его удаления, используя стриппер прищепку для продольного и поперечного реза.

Сами волокна можно зачистить от буферного слоя оптическим стриппером и протиреть безворсовыми салфетками, смачивая их изопропиловым спиртом через порционный дозатор с помпой. Блокнот с цифрами-наклейками, значительно облегчит маркировку.

В состав набора НИМ-25 также входят и другие, незаменимые при монтаже оптического кабеля, компоненты. Весь инструмент упакован в кейс с паллетой.

Видео по работе с инструментом для оптоволокна:



Комплектация набора инструментов НИМ-25:

Наименование Артикул Производитель
1. Стриппер Greenlee для провода 0.8-2.6 мм GT-1916-SS Greenlee
2. Стриппер прищепка Jonard для снятия изоляциикабеля 1,2 - 7,5 мм JIC-CSR-1575 Jonard
3. Изолента черная 19 мм х 20 м х 0,13 мм, 3M Temflex™ 1300 120805-00022
4. Дозатор для спирта с помпой 250 мл FIS-F1007PL FIS
5. Жидкость для удаления гидрофобного заполнителя (1 л) ROS-00026 поставщик
6. Тросокус Greenlee для стального провода и троса до 6 мм GT-722 Greenlee
7. Кусачки эргономичные Cr-V сталь, 150 мм EN-E5242 Endura
8. Лезвия сегментированные 18 мм Stanley (10 шт) ST-0-11-301 Stanley
9. Лупы FIS: 2x, 3x, 5x, 7x, 10x (5 шт) FIS-47995 FIS
10. Маркеры для кабеля наклеивающиеся WMB-3 WMB-3 поставщик
11. Набор отверток Stanley (6 шт) ST-STHT0-60209 Stanley
12. Набор проволочек для прочистки коннекторов (8 шт) F1-8265 FIS
13. Нож с выдвижным лезвием Stanley ST-0-10-280 Stanley
14. Ножницы для резки кевларовых нитей и медной проволоки Greenlee 1-10-0057 Greenlee
15. Ножовка по металлу Stanley (полотно 300 мм) ST-1-15-122 Stanley
16. Стриппер буферного слоя Greenlee (125 мкм; 250 мкм, 900 мкм, 3 мм) PT-1162 Greenlee
17. Органайзер пластиковый 140 х 75 х 27 мм EN-E8411 Endura
18. Пинцет прямой 135 мм EN-E9713 Endura
19. Пассатижи эргономичные Cr-V сталь, 152 мм EN-E5351 Endura
20. Рулетка Stanley 3 м ST-0-30-487 Stanley
21. Безворсовые салфетки Kim-Wipes (280 шт) FIS-34-55 FIS
22. Стриппер для снятия внешней изоляции кабеля 4.5 - 25 мм PT-1822 Greenlee
23. Фонарь налобный ударо-водозащищенный StreamLight (C4 LED) SL-61000 Streamlight
24. Ящик алюминиевый для инструментов 455 х 330 х 150 мм ROS-LD-001 поставщик
25. Универсальная мини отвертка 4 в 1 с клипсой, Jonard JIC-S-41 Jonard

Наборы серии SK- собираются из комплектующих следующих производителей: Greenlee, Stanley, Streamlight, Ilsintech, 3М, Jonard, Jensen, Pressmaster, FIS, Klauke, Arrow, Grandway. В случае отсутствия основной комплектующей набора на момент его сборки, допускается использование равноценного аналога, схожего по техническим характеристикам. Список производителей аналогов основных комплектующих при этом остается неизменным.

Дополнительные материалы
Паспорт набора инструментов НИМ-25
Товар добавлен в корзину
X
d
{code-word:code}
Количество:
{count}
{price}
< Продолжить покупки
В корзине
Товаров:
{total-count}
На сумму:
{total-summ}
Перейти в корзину >
