Greenlee UT10-22 - кабельная лебёдка c креплением к стальной трубе (44,5кН)

Артикул: GT-6901-22

Товар не поставляется

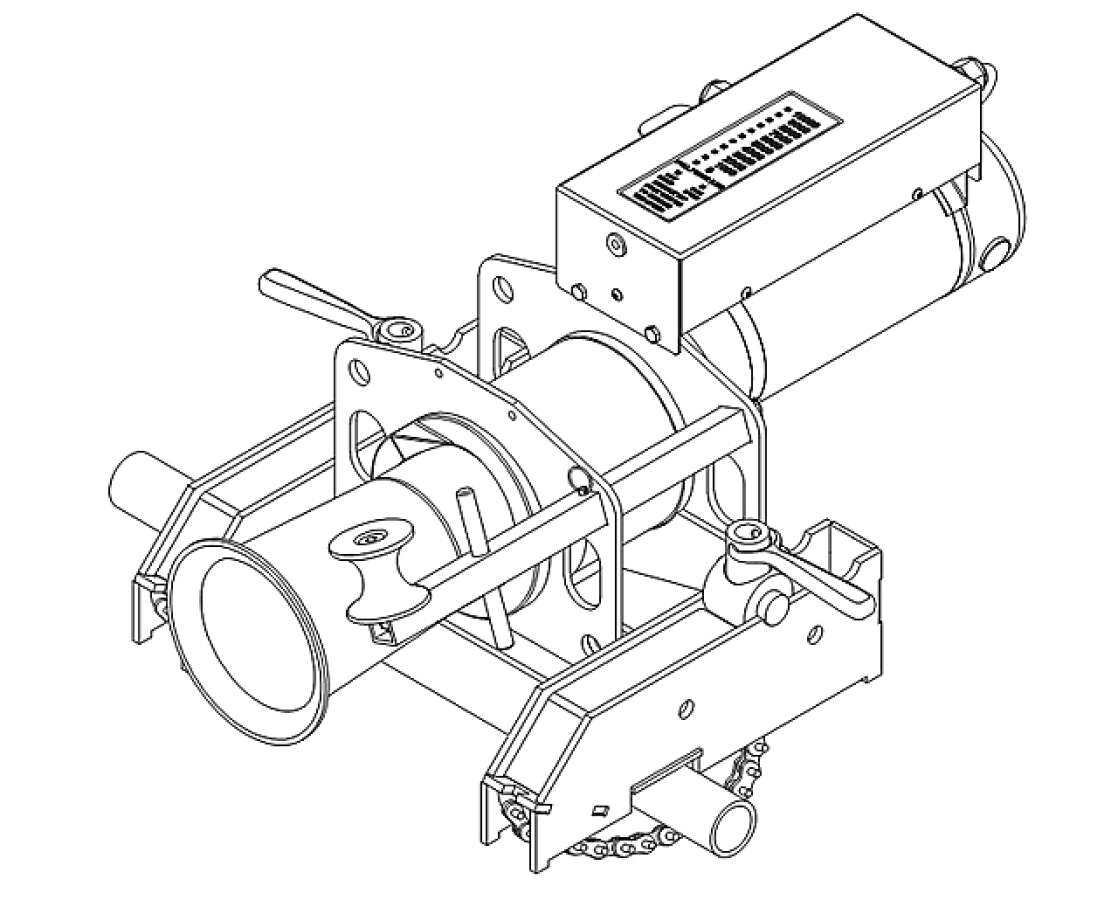

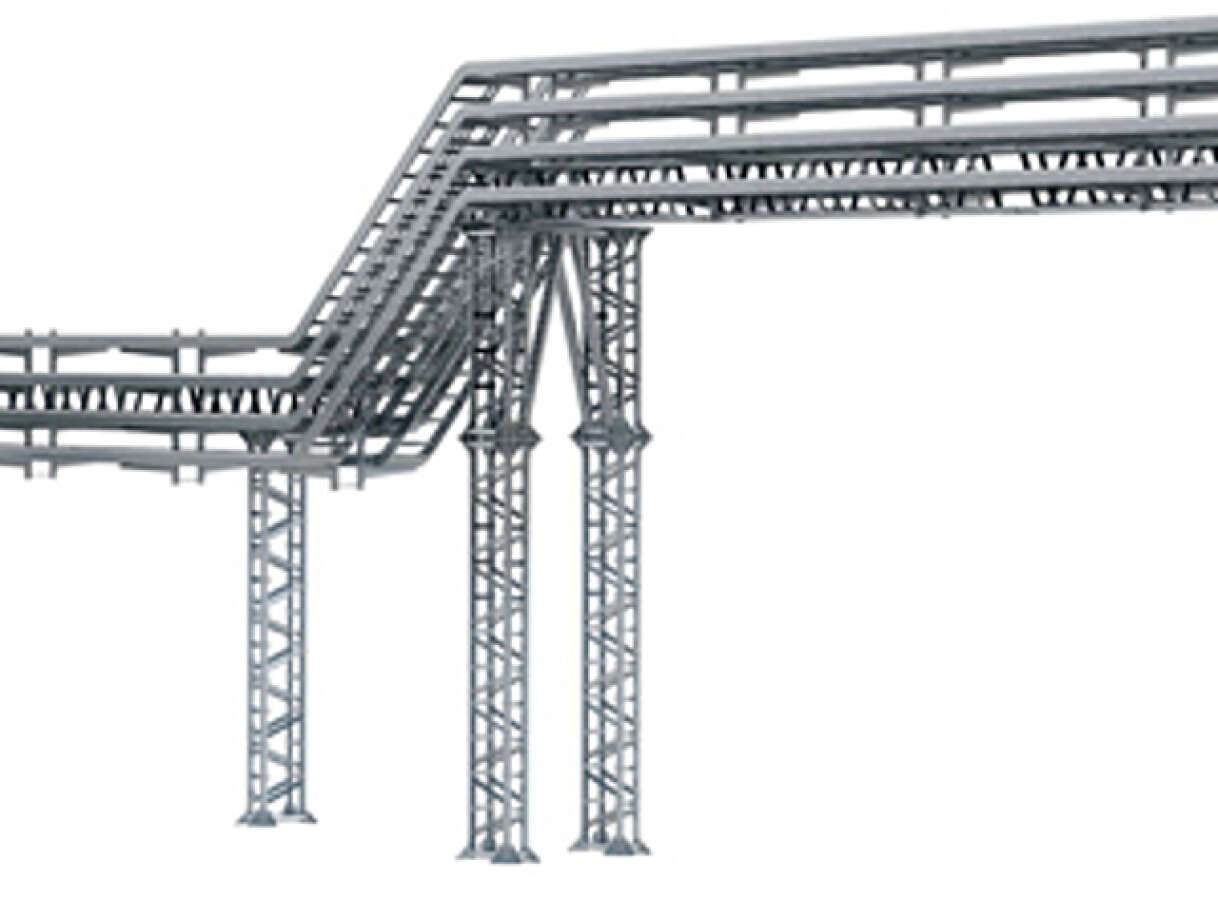

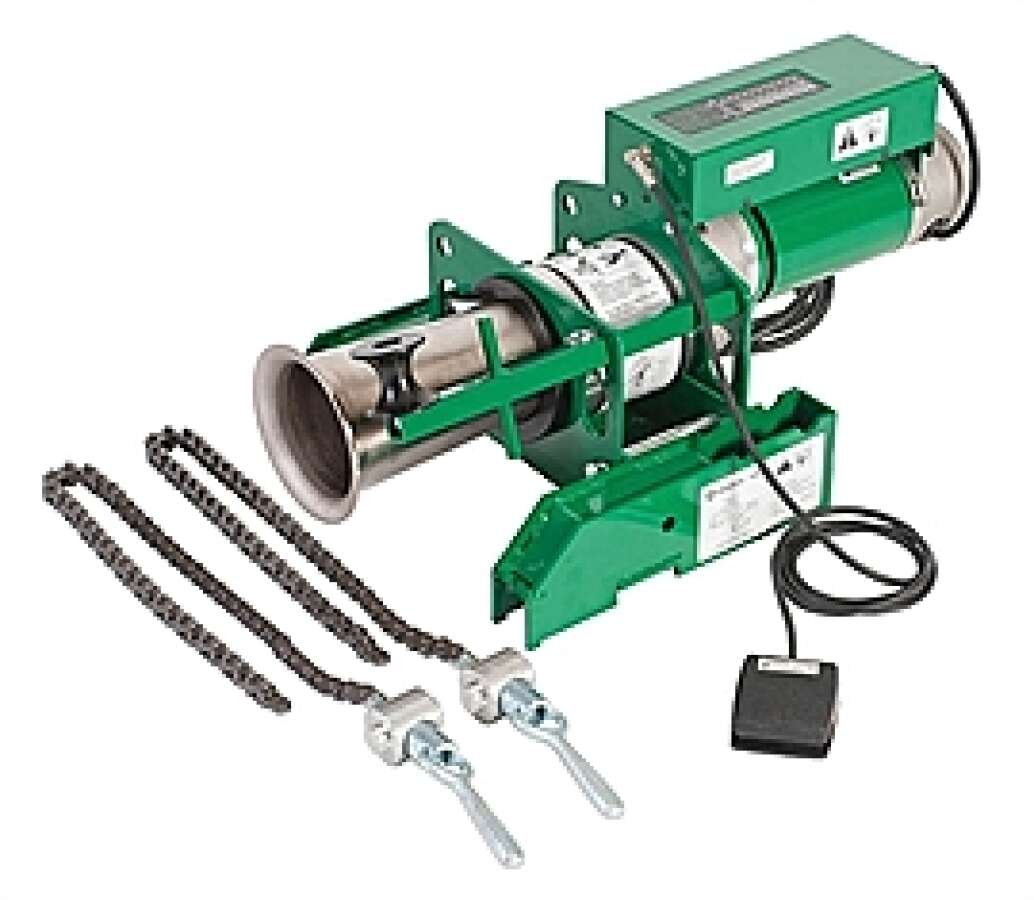

Greenlee UT10-22 – электрическая кабельная лебедка с максимальным тяговым усилием 44,5кН. Она оснащена цепным креплением к стальной трубе или шине, расположенной в горизонтальной плоскости. Возможность крепления к металлическим обьектам оговаривает применение UT10-22 при монтаже силового и связевого кабеля по опорам, лоткам и направляющим. Допустима также эксплуатация лебедки в городской кабельной канализации, а также для протяжки кабеля по траншеям и коллекторам, причем в последнем случае возможна протяжка как одного, так и нескольких кабелей одновременно.

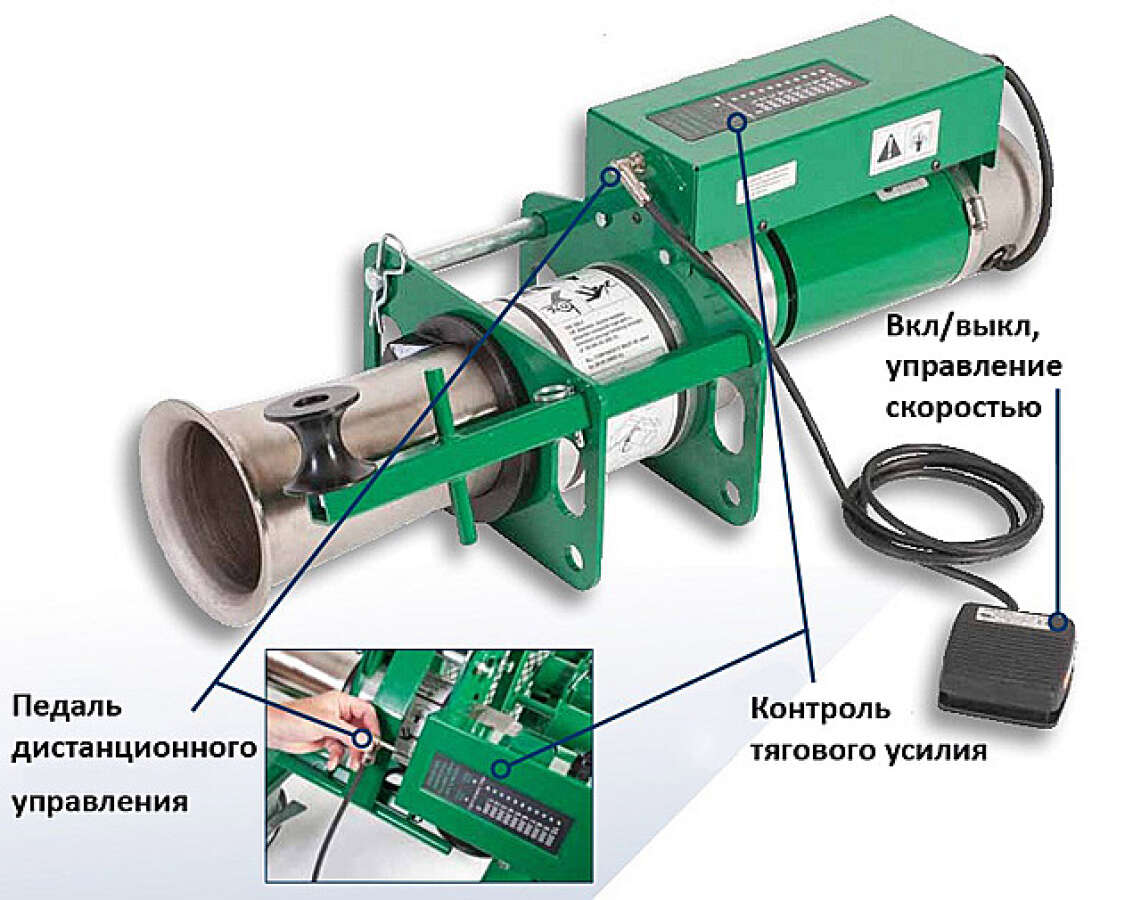

Лебедка имеет 2-х скоростной двигатель и педаль дистанционного управления для управления его скоростью.

В качестве троса в Greenlee UT10-22 используется полимерный канат, выдерживающий усилие 142 кН (14,4 т). Конструкция лебедки не предусматривает полного наматывания каната на кабестан, что делает UT10-22 универсальной, компактной и удобной в эксплуатации.

Для контроля тягового усилия, Greenlee UT10-22 оснащена датчиком натяжения.

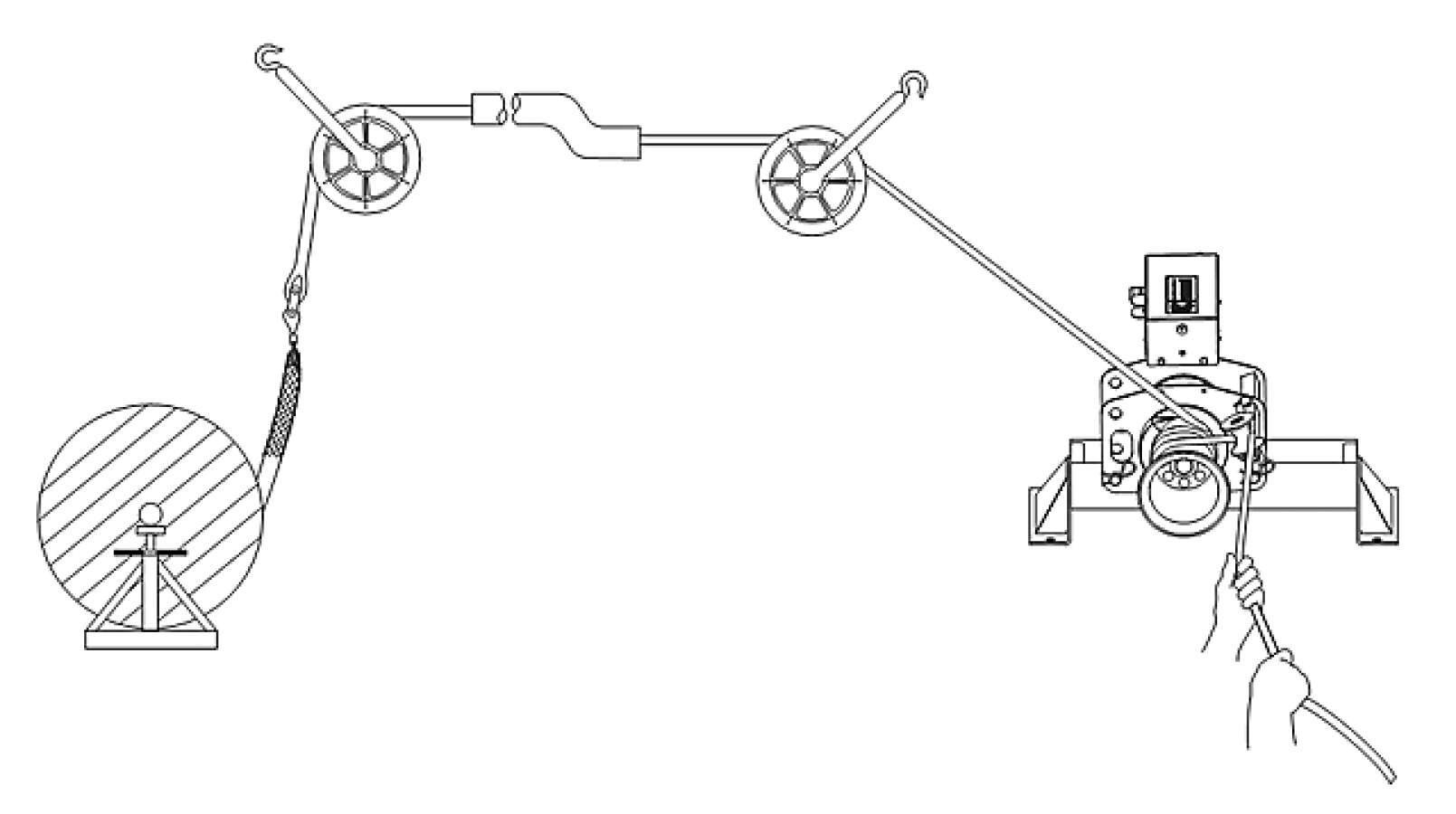

Принцип работы лебедки продемонстрирован на видео:

Технические характеристики Greenlee UT10-22

Табл.1. Соотношения тягового усилия и скорости монтажа кабеля при использовании UT10-22

Нагрузка	Низкая скорость	Высокая скорость
Без нагрузки	2,74 м/мин	4,88 м/мин
До 8,9 кН (0,9 т)	2,44 м/мин	4,27 м/мин
До 17,8 кН (1,8 т)	2,29 м/мин	4,66 м/мин
До 26,7 кН (2,7 т)	2,13 м/мин	-
До 44,5 кН (4,5 т)	1,83 м/мин	-

Табл.2. Режимы работы кабельной лебедки UT10-22

Приложенное тяговое усилие	Режим работы
0 - 28,9 кН (0 - 2948 кг)	непрерывный
28,9 - 35,6 кН (2 948 - 3 631 кг)	5 мин вкл./5 мин выкл
35,6 - 44,5 кН (3 631 - 4 539 кг)	кратковременно

Табл.3. Технические параметры Greenlee UT10-22

Параметр	Значение
Максимальное тяговое усилие	44,5кН (4 539 кг)
Тип привода	электрический
Количество фаз питающего напряжения	1
Напряжение питания, В	220
Частота питающего напряжения, Гц	50
Ток потребления, А	12
Уровень шума, дБ/м	75
Габариты, мм	290 х 660 х 170
Вес, кг	38,0

Опции и аксессуары кабельной лебедке Greenlee UT10-22

Фото	Наименование
	Greenlee FG01 - система регистрации для кабельных лебедок
	Напольная платформа
	Мобильная платформа со стрелой
	Канаты
	Кабельные ролики для ввода в трубу кабельной канализации
	Кабельные ролики для ввода кабеля в колодец
	Л инейные кабельные ролики для монтажа кабеля по опорам
	Кабельные чулки
	Гель-смазка
	Кабельные домкраты
