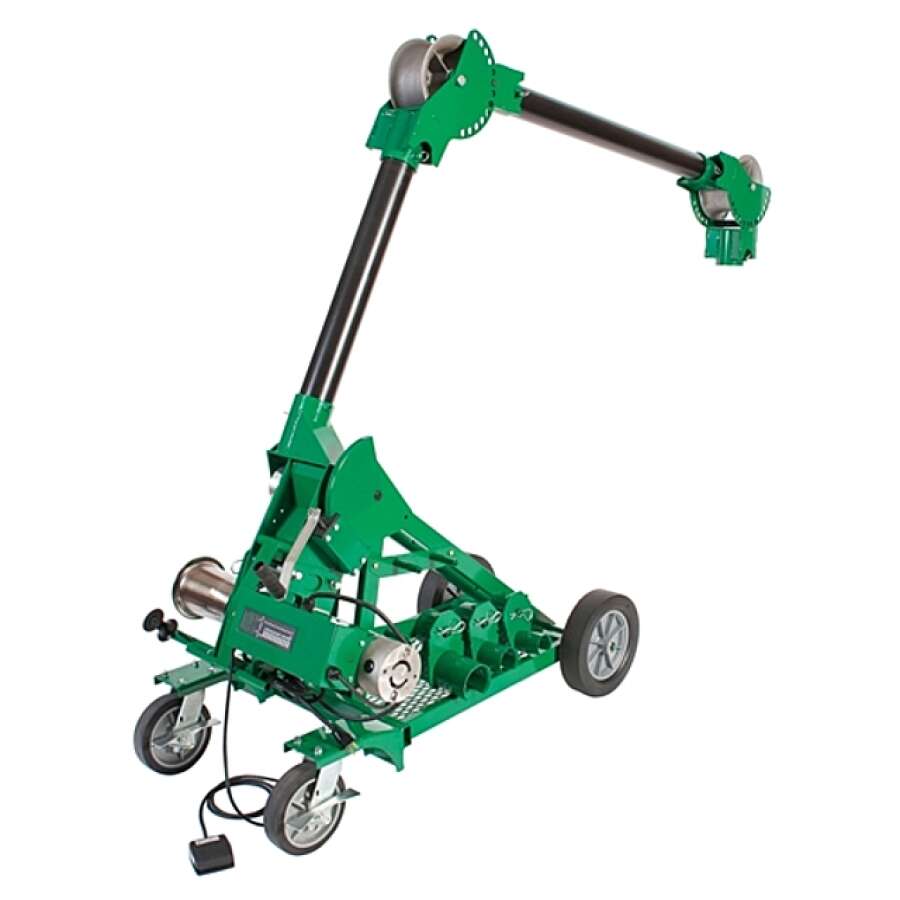

Greenlee UT10-22 - кабельная лебёдка на мобильной платформе MVB (44,5кН)

Артикул: GT-6906-22

Товар не поставляется

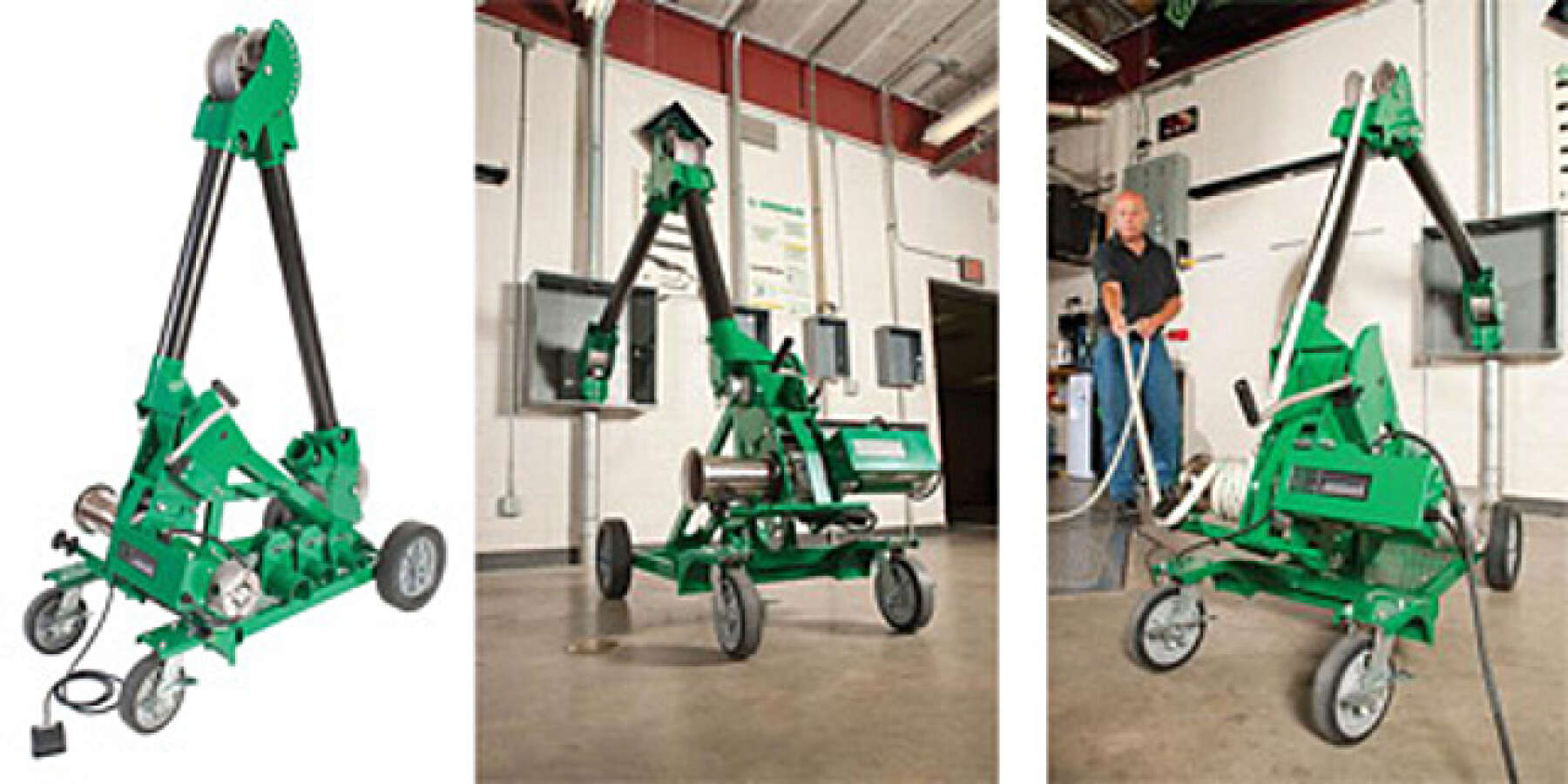

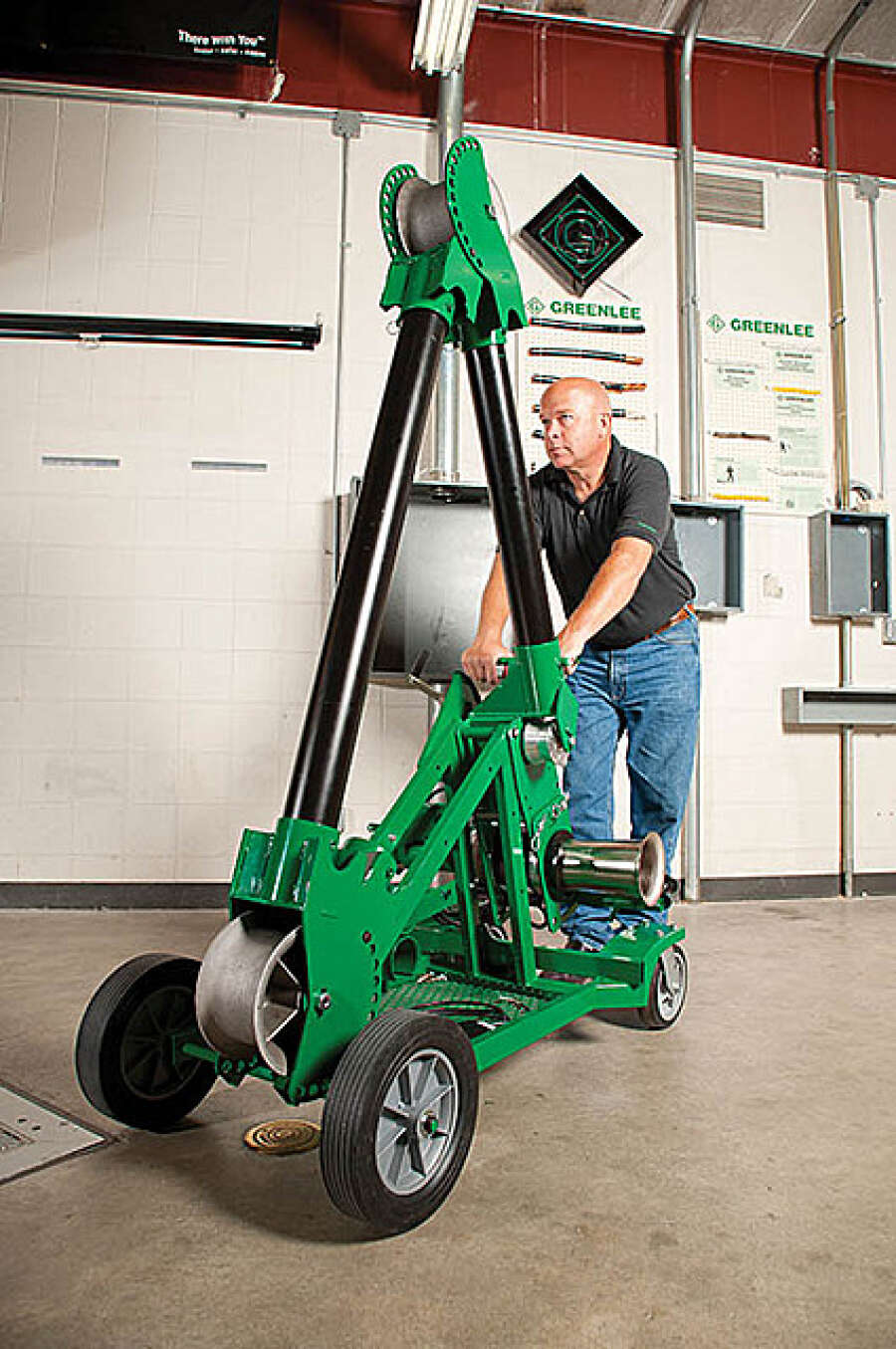

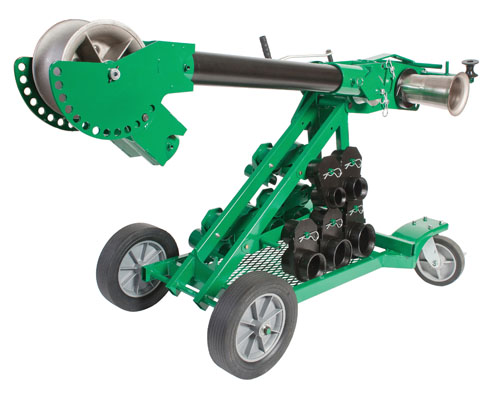

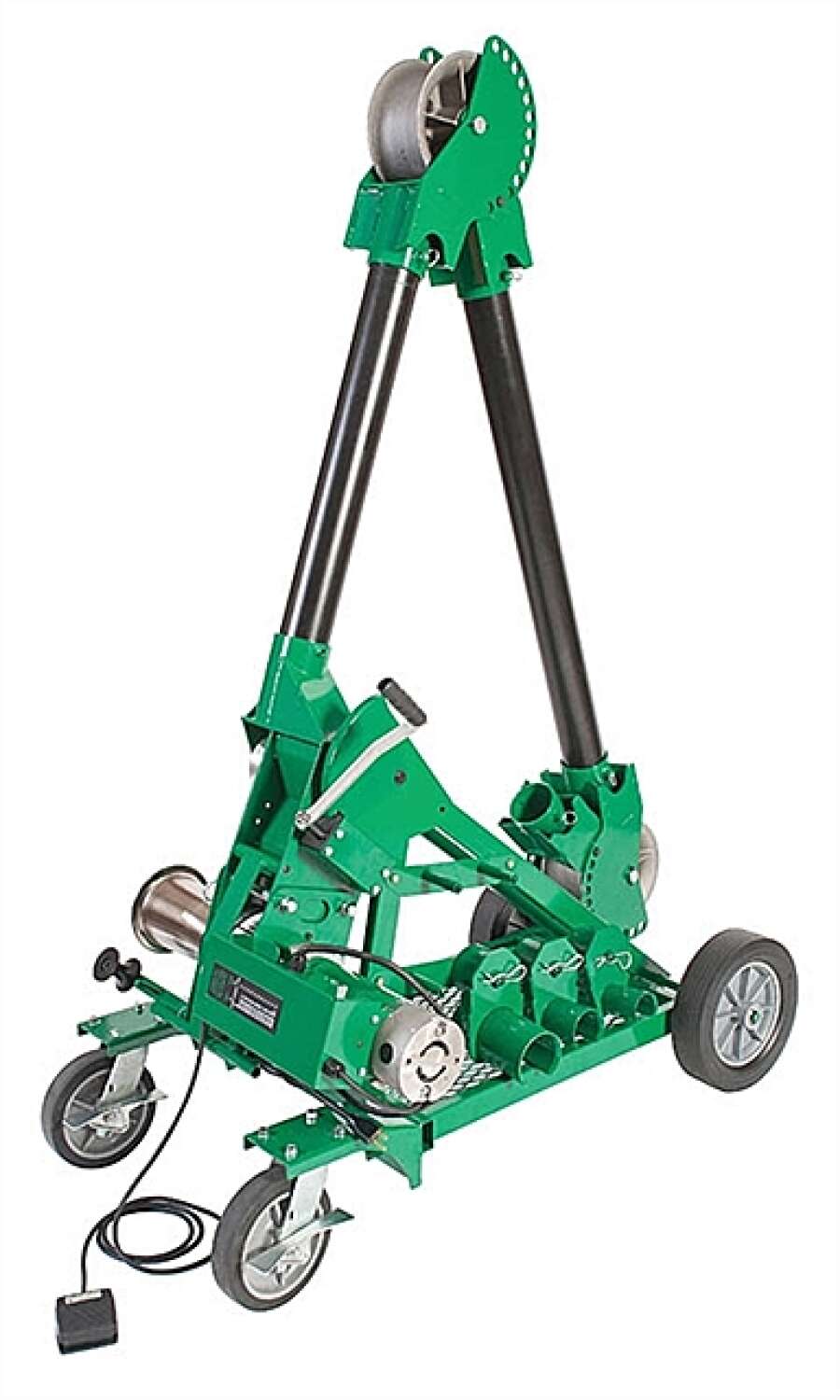

Greenlee UT10-22 – электрическая кабельная лебедка с максимальным тяговым усилием 44,5 кН. Для удобства транспортировки, она оснащена мобильной платформой MVT, а вращающаяся на 360 градусов 3-х метровая стрела делает эту модель идеальным устройством для монтажа кабеля в канализации. Причем для этого не требуется никаких вспомагательных приспособлений.

Благодаря высокой степени проработки решения, достигается сокращение времени на подготовку Greenlee UT10-22 к работе. Это реализуется путем оперативной фиксации стрелы на торце кабельной канализации диаметром от 50 до 130 мм, расположенной в вертикальной или горизонтальной плоскости.

При монтеже кабеля, торец трубы кабельной канализации служит для лебедки точкой опоры, что исключает необходимость ее крепления.

Для протяжки кабеля в траншеях, коллекторах, по лоткам, направляющим и эстакадам, дополнительно к лебедке поставляются соответствующие платформы.

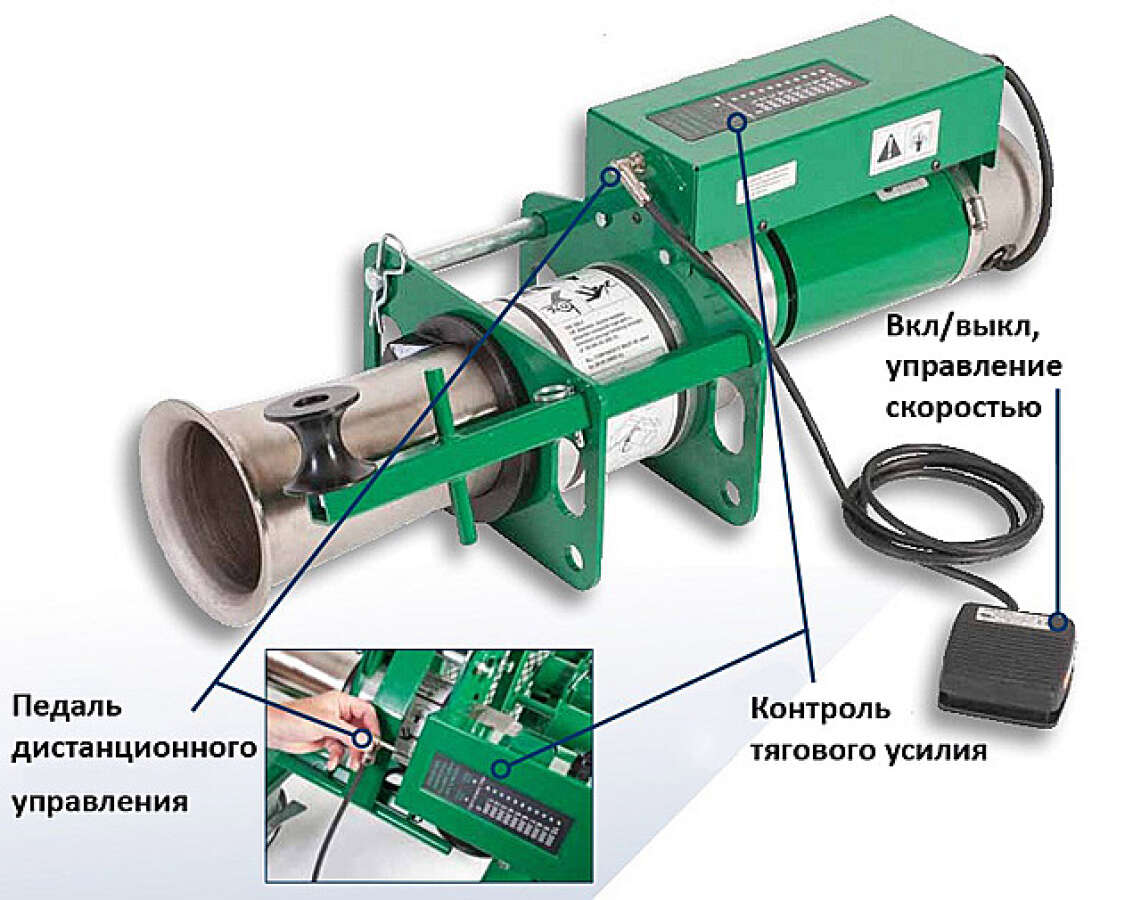

Лебедка имеет 2-х скоростной двигатель и педаль дистанционного управления его работой.

В качестве троса в Greenlee UT10-22 используется полимерный канат, выдерживающий усилие 142 кН (14,4 т). Причем на барабан лебедки наматывается всего несколько его витков, что делает лебедку компактной и удобной в эксплуатации. На корпусе лебедки размещен динамометр, который контролирует приложенное тяговое усилие.

Работа Greenlee UT10-22 хорошо демонстрируется на видео:

Технические характеристики Greenlee UT10-22

Табл.1. Соотношения тягового усилия и скорости монтажа кабеля при использовании UT10-22

Нагрузка	Низкая скорость	Высокая скорость
Без нагрузки	2,74 м/мин	4,88 м/мин
До 8,9 кН (0,9 т)	2,44 м/мин	4,27 м/мин
До 17,8 кН (1,8 т)	2,29 м/мин	4,66 м/мин
До 26,7 кН (2,7 т)	2,13 м/мин	-
До 44,5 кН (4,5 т)	1,83 м/мин	-

Табл.2. Режимы работы кабельной лебедки UT10-22

Приложенное тяговое усилие	Режим работы
0 - 28,9 кН (0 - 2948 кг)	непрерывный
28,9 - 35,6 кН (2 948 - 3 631 кг)	5 мин вкл./5 мин выкл
35,6 - 44,5 кН (3 631 - 4 539 кг)	кратковременно

Табл.3. Технические параметры лебедки Greenlee UT10-22

Параметр	Значение
Максимальное тяговое усилие	44,5кН (4 539 кг)
Тип привода	электрический
Количество фаз питающего напряжения	1
Напряжение питания, В	220
Частота питающего напряжения, Гц	50
Ток потребления, А	12
Уровень шума, дБ/м	75
Материал стрелы	сталь
Длина стрелы, м	3
Габариты лебедки, мм	290 х 660 х 170
Вес лебедки, кг	38,0
Вес мобильной платформы, кг	146

Способы применения кабельной лебедки Greenlee UT10-22

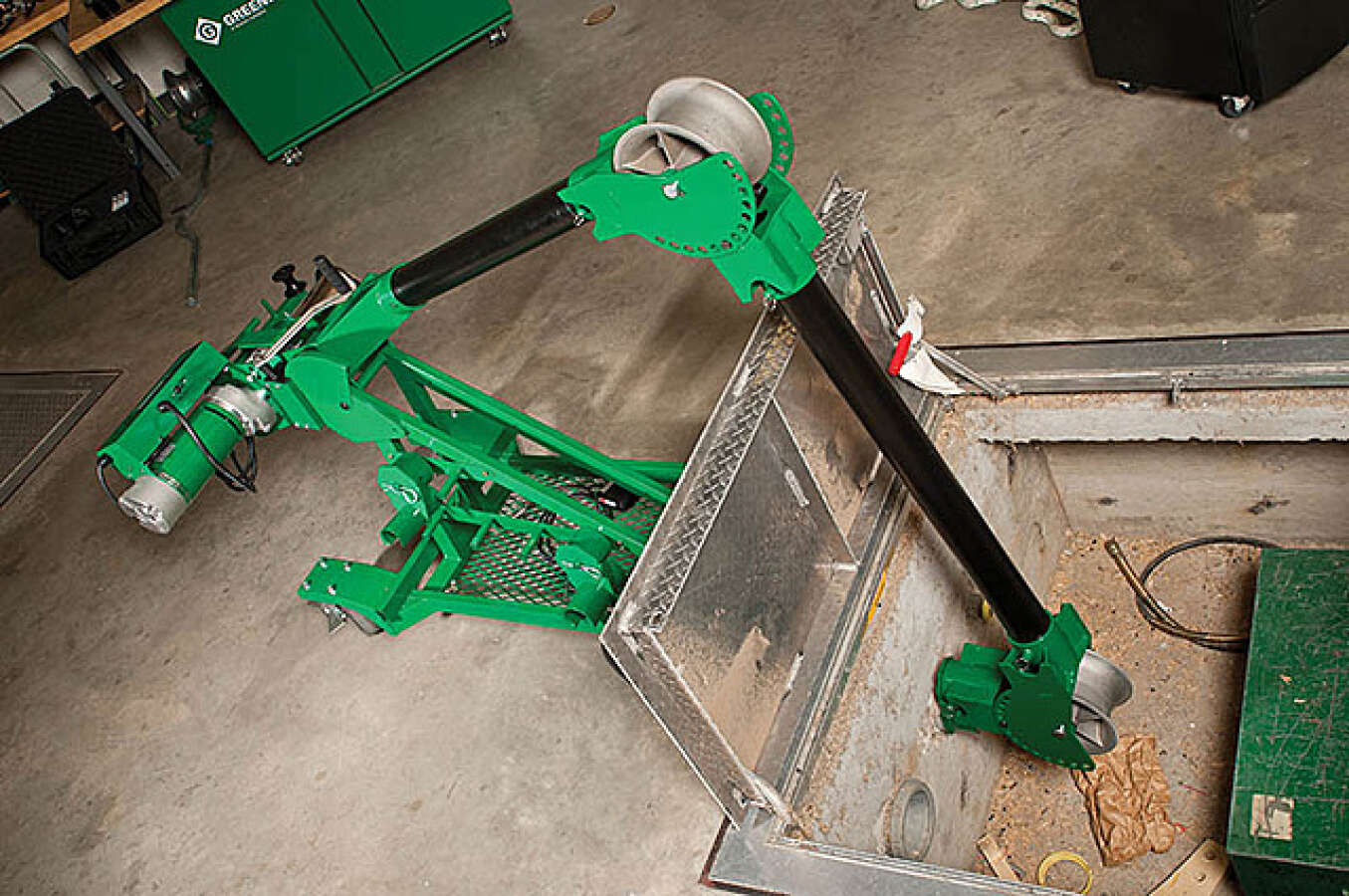

Вариант 1 - Вытягивание кабеля по вертикальной канализации вверх

Вариант 2 - Вытягивание кабеля по вертикальной канализации вниз

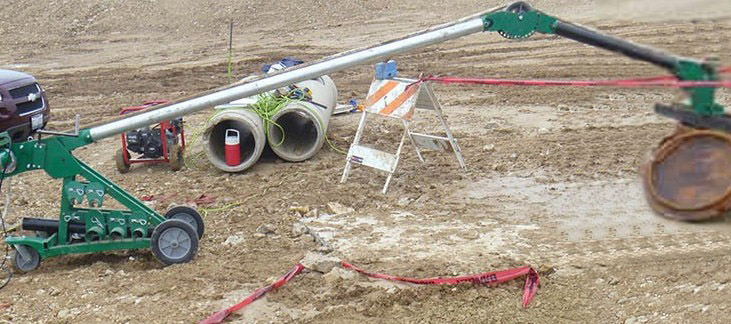

Вариант 3 - Протяжка кабеля по городской кабельной канализации при помощи UT10-22

Вариант 4 - Монтаж кабеля в траншеях и коллекторах и в других условиях, совместно с кабельными роликами.

Опции и аксессуары кабельной лебедке Greenlee UT10-22

Фото	Наименование
	Greenlee FG01 - система регистрации для кабельных лебедок

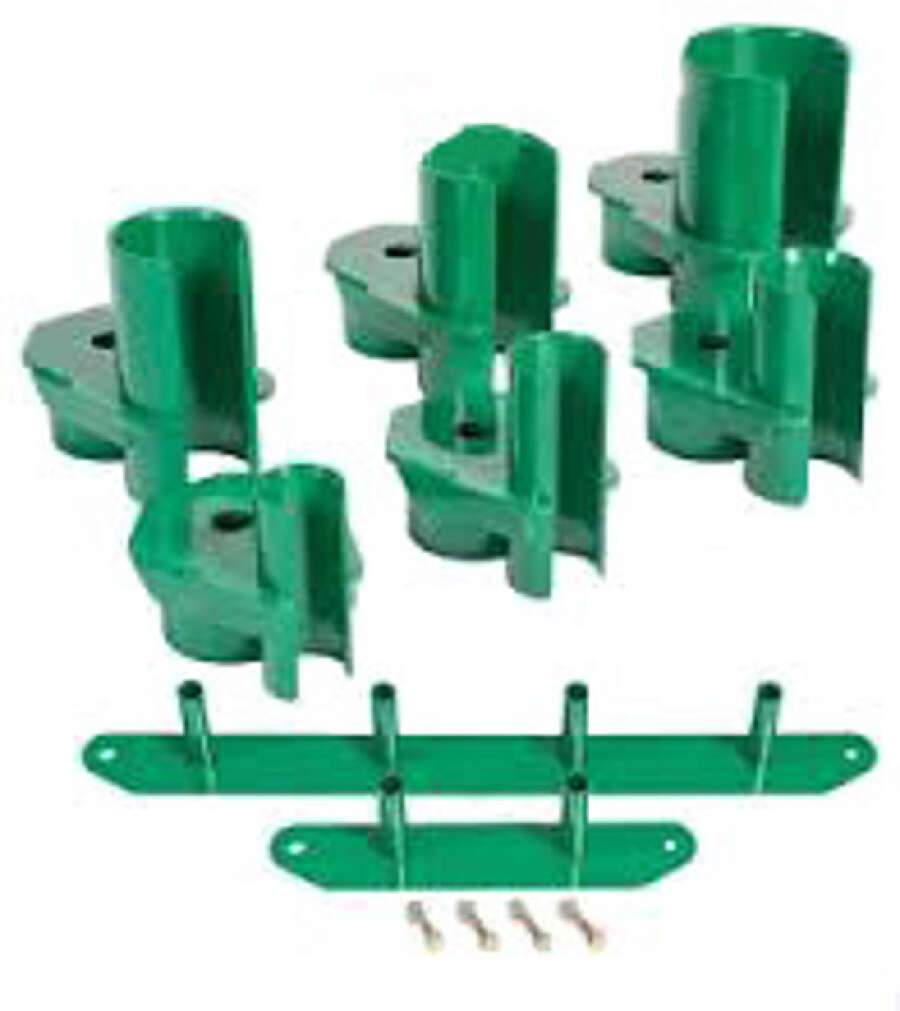

	Патформа с цепью для крепления лебедки к трубе
	Напольная платформа
	Канаты
	Линейные кабельные ролики для монтажа кабеля по опорам
	Линейные кабельные ролики
	Угловые кабельные ролики
	Кабельные чулки
	Гель-смазка
	Кабельные домкраты
