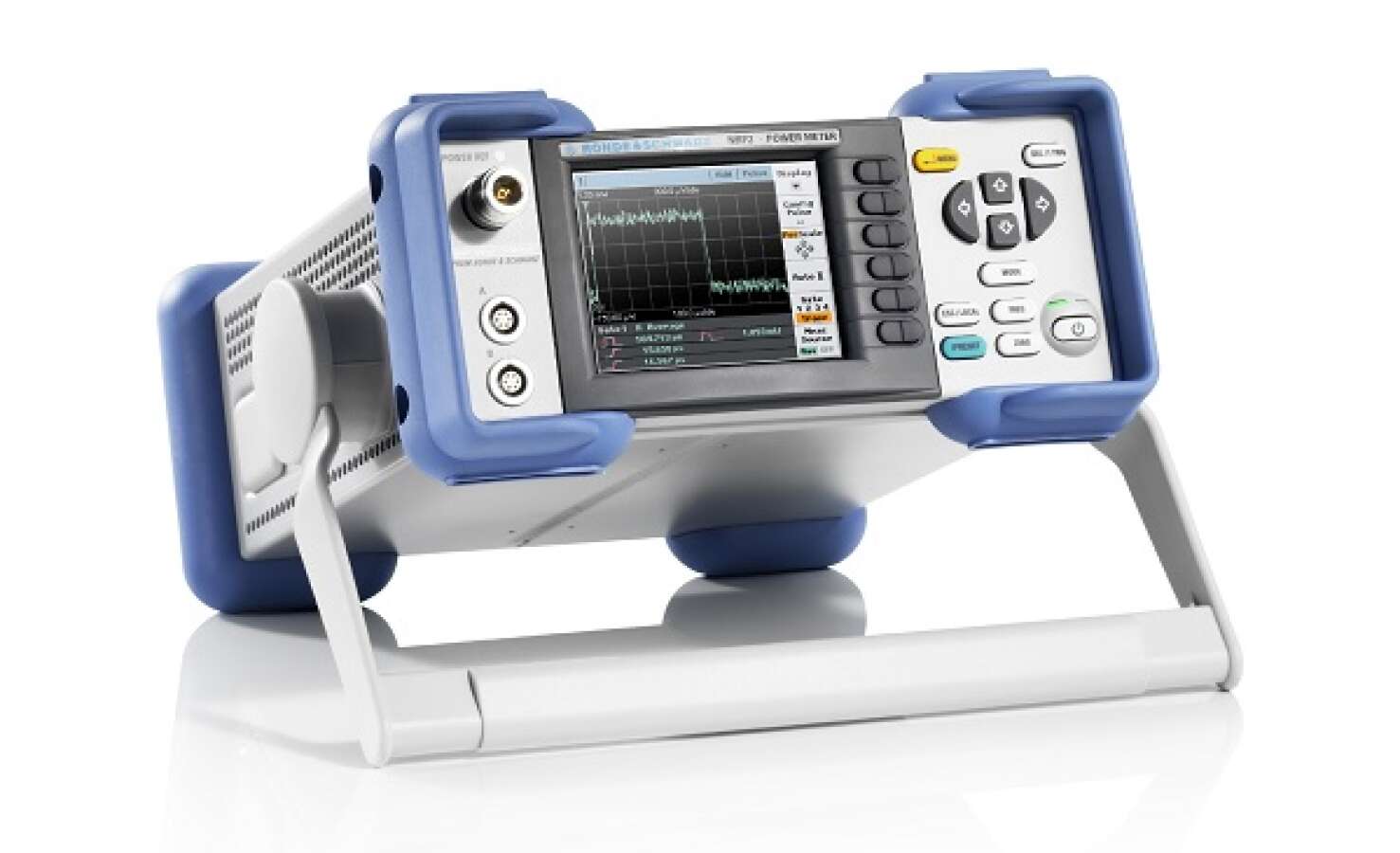

Rohde&Schwarz NRP2 - измеритель мощности ВЧ

Артикул: RS-NRP2

Товар не поставляется

Наиболее важные функции для точных и несложных измерений мощности — это максимальная точность измерений и скорость, а также удобство работы на базовом блоке или на ноутбуке/ПК. В семействе измерителей мощности NRP все эти характеристики объединены в базовом блоке NRP2, устанавливаемом на ПК программном обеспечении виртуального измерителя мощности NRPV и широкой номенклатуре USB-совместимых датчиков мощности.

Особенности:

Подходящие датчики для всех областей применения;
Универсальные измерительные функции;
Простое подключение и измерение;
Минимальная погрешность измерений;
Усовершенствованный автоматический усредняющий фильтр;
Простая системная интеграция;
Экономичный и компактный: работа с датчиком на ноутбуке/ПК через USB;
Широкая номенклатура продукции для измерений мощности, от 0 до 110 МГц, от –70 дБмВт до +45 дБмВт;
Динамический диапазон 90 дБ с трехканальными диодными датчиками мощности;
Точный анализ мощности огибающей с помощью широкополосных датчиков мощности;
Максимальная точность с тепловыми датчиками мощности;
До 4 измерительных каналов;
Опциональный источник опорного сигнала для проверки датчиков мощности;
Различные режимы отображения результатов измерения;
Множество математических функций для обработки результатов;
Готовые наборы параметров для всех основных стандартов мобильной радиосвязи;
19 программируемых ячеек памяти для персональных настроек;
Встроенные интерфейсы для дистанционной работы с прибором;
Эмуляция измерителей мощности других производителей.

Комплект поставки:

Прибор;
Кабель питания.

Технические характеристики Rohde&Schwarz NRP2

Параметры		Значение
Измерительные каналы	NRP2 NRP2 + NRP-B2 NRP2 + NRP-B2 + NRP-B5	1 2 4
Функции измерений
Одноканальные		Согласно спецификации датчика мощности, дополнительно: отношения измеренной величины к постоянному значению; установка и редактирование опорного значения; сохранение макс. и мин. значений
Многоканальные		Одновременно до 4 каналов: индивидуальные результаты; коэффициенты; относительные показатели и разница результатов
Отображение	Абсолютные значения	Вт, дБм, дБмкВ
Отображение	Относительные значения	дБ, ∆ % или отношение (КСВ, обратные потери, коэффициент отражения)
Дисплей	Тип	Цветной TFT, 1/4VGA (разрешение 320 × 240 пикселей), с регулируемой задней подсветкой
	Количество измерений	Одновременно может быть представлено до 4 окон. Каждое окно может быть настроено на отдельное измерение
	Режим отображения	Цифровой, цифровой и аналоговый, графическое представление зависимости мощности от времени (режим Scope)
Интерфейсы	Ethernet и GPIB	Для дистанционного управления прибором
Интерфейсы	USB (тип В)	Для загрузки обновленных версий встроенного программного обеспечения
Входы/выходы
Передняя панель	А, В (опция NRP-B2)	Разъемы для подключения датчиков мощности серии NRP-Zxx. Тип ODU Mini-Snap L, розетка 6-пин
Передняя панель	POWER REF (опция NRP-B7)	Разъем тестового генератора для проверки датчиков мощности. Тип N (female), 1 мВт/50 МГц, НК (CW) и импульсный сигнал (10 кГц)
Задняя панель	А и В (опция NRP-B6) или C и D (опция NRP-B2 и NRP-B5)	Разъемы для подключения датчиков мощности серии NRP-Zxx. Тип ODU Mini-Snap L, розетка 6-пин
	OUT1	Выход для аналогового сигнала, напряжением от 0 до 3,3 В (пропорционально измеренному значе- нию). Тип BNC
	TRIG / OUT2	Разъем для подачи внешнего управляющего сигнала либо как 2-й аналоговый выход. Тип BNC
Питание	Параметры сети	220 - 240 В, 50-60 Гц 100 - 120 В, 50-60 Гц и 400 Гц
Габаритные размеры, мм	Ш × В × Г	274 × 112 × 267
Масса, кг		2,5

Область применения Rohde&Schwarz NRP2

Измерение мощности на базовой станции и подвижном оборудовании:

Компания Rohde & Schwarz — это наиболее опытный в мире поставщик датчиков мощности с интерфейсом USB, предлагающий надежные, освоенные изделия, которые удовлетворяют в том числе и перспективным потребностям и снижают инвестиционные риски;

Разработка и производство компонентов (например, усилителей мощности):

Датчики с интерфейсом USB без компромиссных решений: датчики мощности NRP-Zxx — это USB-датчики, которые могут использоваться автономно и отличаются превосходной универсальностью, точностью и функциональностью;

Измерения параметров антенны:

Повышенная точность за счет применения технологии интеллектуальных датчиков Smart Sensor (по сравнению с классическими конструкциями для датчиков и базовых блоков);

Калибровка контрольно-измерительного оборудования:

Большое разнообразие датчиков: подходящий датчик для любой системы;
Быстрые и точные измерения: высокая производительность в сочетании с достоверными результатами измерений.

Опции и аксессуары Rohde&Schwarz NRP2

Артикул	Наименование	Код
NRP2	Измеритель мощности (базовый блок)	1144.1374.02
NRP-B2	2-й вход датчика (B), (вход располагается на передней панели базового блока)	1146.8801.02
NRP-B5	3-й и 4-й входы датчика (C, D), (необходима опция NRP-B2)	1146.9608.02
NRP-B6	Входы датчика на задней панели (A и B), (не совместимо с опцией NRP-B5)	1146.9908.02
NRP-B7	Источник для проверки датчика мощности	1144.1000.02
