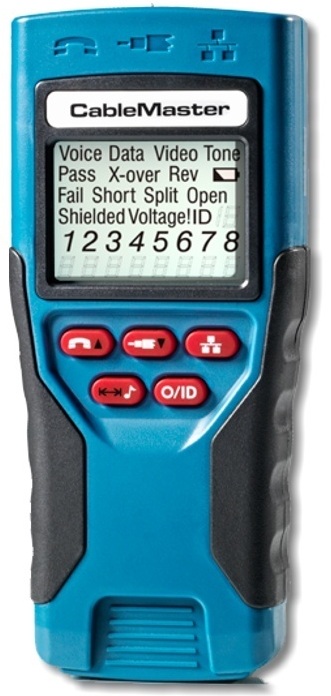

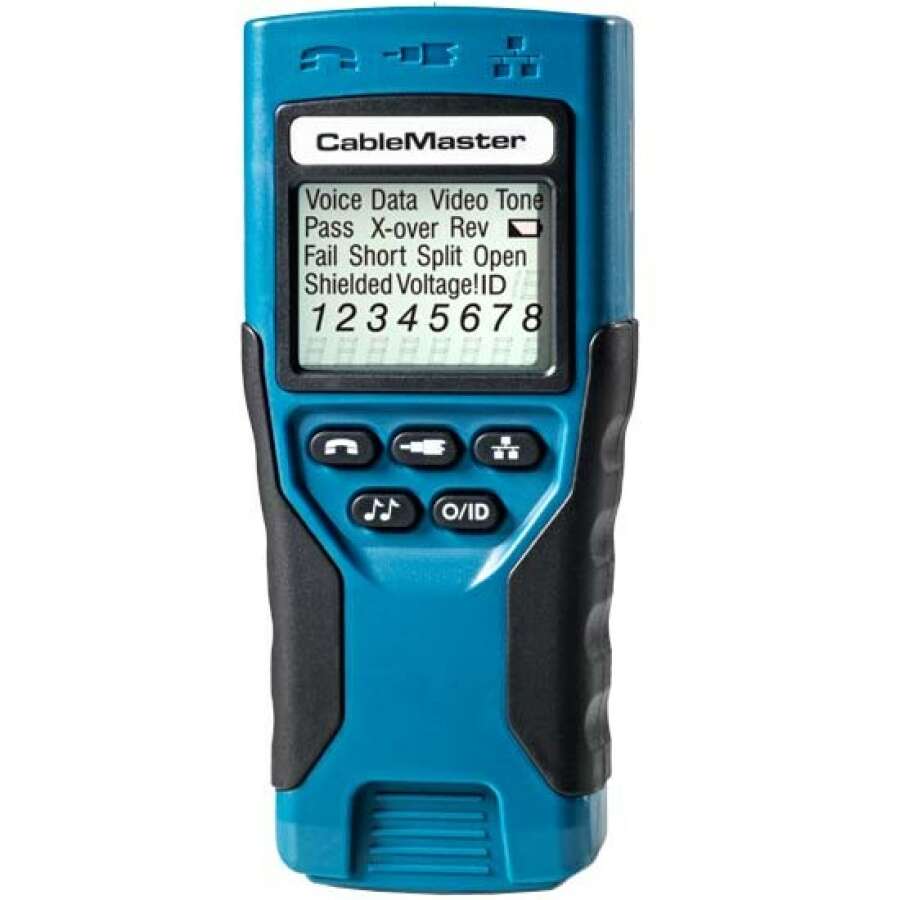

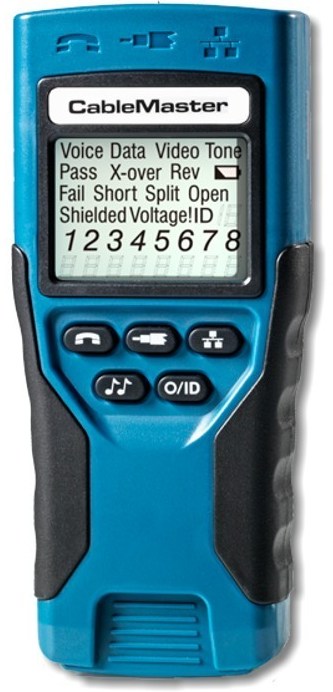

Softing CableMaster 400 - кабельный тестер

Softing CableMaster 400 - кабельный тестер
gallery_p11123_9.jpg gallery_p11123_10.jpg gallery_p11123_12.jpg gallery_p11123_13.jpg

Артикул: PS-PD_CM400

Товар не поставляется

Аналог: CableMaster 200

Softing (Psiber) Data CableMaster 400 - тестер для определения неисправностей в кабеля. Поддерживает работу со следующими типами кабелей: телефонный (до 6 жил); витая пара: UTP, FTP, SSTP (8 жил); видео (коаксиальных). Большой цифровой дисплей отображает различные виды неисправностей кабеля и там где необходимо выводит информацию о прохождении или не прохождении теста «Pass / Fail». В приборе имеется функция тонального генератора для трассировки и поиска нужного кабеля или порта. Опционально прибор можно оснастить 19-ю удалеными идентификаторами, каждый из которых имеет свой порядковый номер. Эти устройства помогут быстро определить какому порту на патч панели соответствует та или иная розетка, что значительно ускоряет работу по наведению порядка в кабельном хозяйстве. Прочная конструкция исполнения CableMaster, является идеальным решением для точного и легкого определения неисправностей кабелей в полевых условиях.

Функциональные особенности кабельного тестера CableMaster 400:

  • Большой LCD экран с крупными иконками (7 строк)

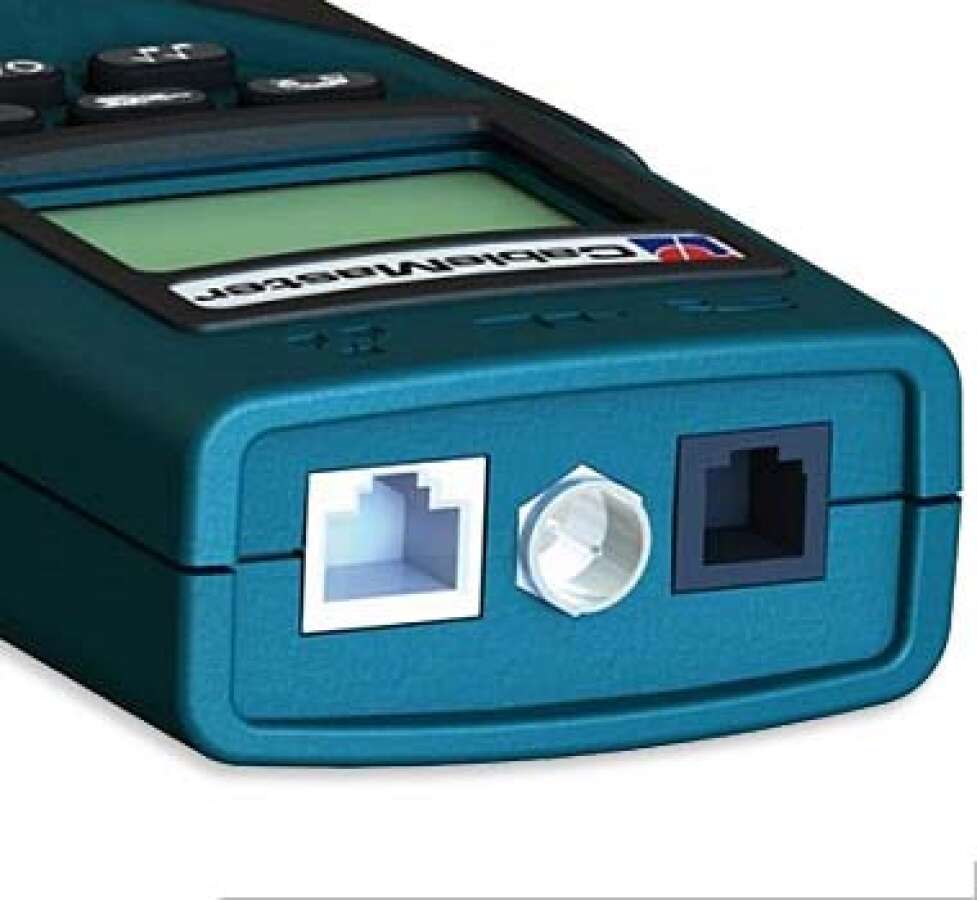

  • Разъем RJ45, RJ11 и Coax на тестере и удаленной части
  • Тестирование кабелей: телефонный; витая пара, коаксиальный
  • Определение обрыва, перепутанных пар, короткого замыкания
  • Определение перекрещенных пар (Split)
  • Определение кабеля типа Cross Over
  • Тональный генератор, с возможностью выбора частоты тон-сигнала, пар по которым пускать тон-сигнал
  • Одновременный запуск четырех различных видов тон-сигнала по разным парам
  • Совместим с набором удаленных идентификаторв 19 шт. (поставляются отдельно)
  • Защита по напряжению: 66 В постоянно или 55 В переменного тока.
  • Питание от 9 В батареи типа “Крона”
  • Время работы от батарей: 425 часов
  • Индикатор низкого заряда батареи
  • Автоматическое отключение питания

Комплектация кабельного тестера Softing CableMaster 400:

  1. Кабельный тестер CableMaster 400.

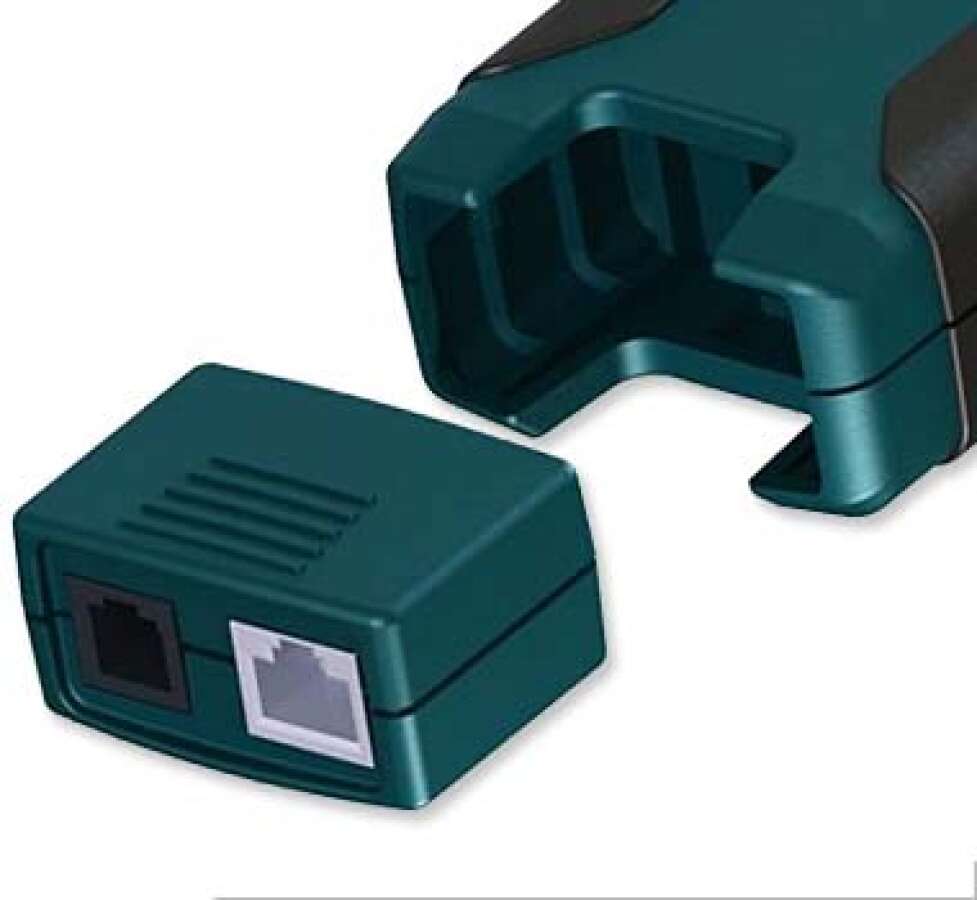

  2. Удаленный идентификатор для определения схемы проводов.
  3. Удаленные идентификаторы RJ 45 с индивидуальным номером (от 1 до 5) – 5 шт.
  4. Удаленные идентификаторы Coax с индивидуальным номером (от 1 до 5) – 5 шт.

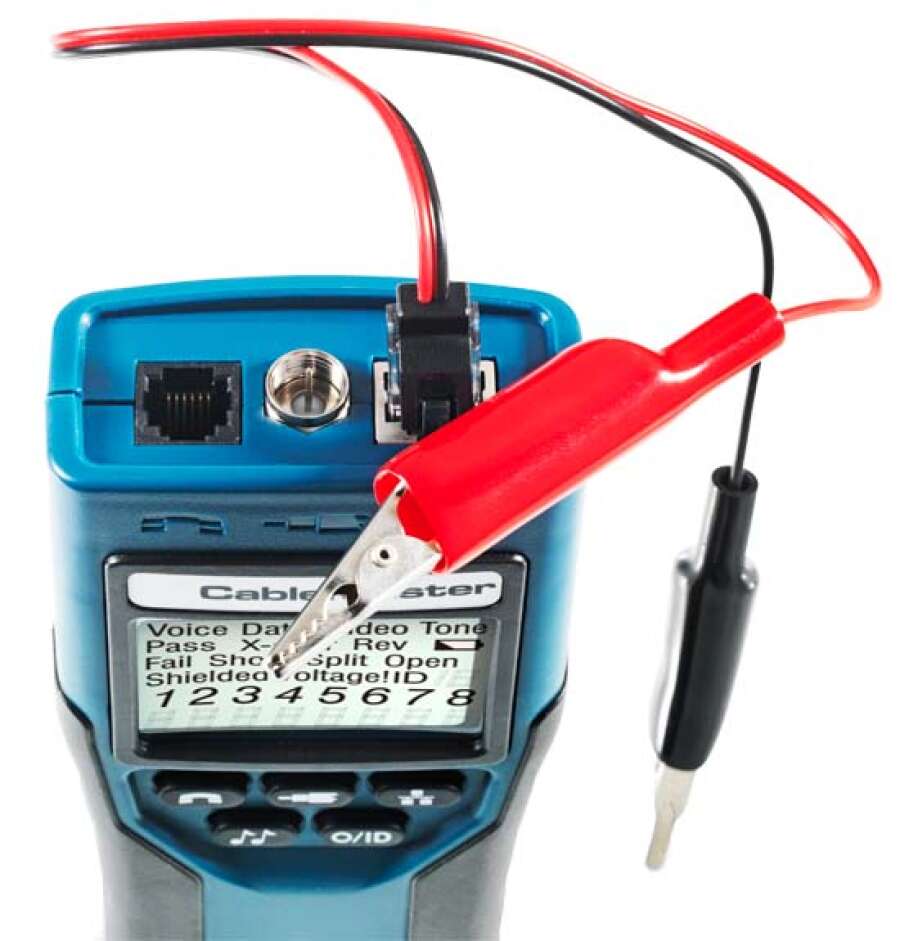

  5. Переходник RJ45 на два шнура с разъемами типа “крокодил”.
  6. Инструкция.

Сравнительная таблица тестеров Softing CableMaster:

CableMaster 400

CableMaster 450
Разъемы для подключения кабеля RJ-45, RJ-11/12, Coax RJ-45, RJ-11/12, Coax
Определение длины кабеля нет +
Определение схемы обжима коннектора + +
Определение кабеля типа Cross Over + +
Определение обрывов и перепутанных пар, замыканий + +
Тональный генератор + +
Удаленный идентификатор в комплекте + +
Coax номерные идентификаторы № 1-5 в комплекте + +
RJ45 номерные идентификаторы № 1-5 в комплекте + +
F адаптер + +
Переходник RJ-45 на клипсы «крокодил» + +
RJ45 номерные идентификаторы схемы обжима № 2-8 нет опция (PS-PD_TT208)
Coax номерные идентификаторы № 1-19 опция (PS-PD_RK100) опция (PS-PD_RK100)
RJ45 номерные идентификаторы № 1-19 опция (PS-PD_RK200) опция (PS-PD_RK200)
Индуктисный щуп CT15 опция (PS-CT15) опция (PS-CT15)
Батарейки 9V «крона» 9V «крона»

Технические характеристики тестера Softing Cable Master 400:

Типы кабелей Поддерживает экранированную или неэкранированную витую пару
Cat-7, Cat-6x, Cat-5E, Cat-5, Cat-4, Cat-3, а также коаксиальный кабель
Максимальная длина  кабеля  305 метров (витая пара)
Минимальная  длина  кабеля
для  обнаружения  разбитой
пары		 0,5 метра
Физические параметры  Габариты: 163 х 71 х 36 мм
Масса: 256 грамм с батарейкой и удаленным тестером
Питание: Одна щелочная батарейка 9 В типа “крона”. Работа от батареи:
В режиме работы: 425 часов
В режиме ожидания: 4 года
Защита от входного напряжения Гнездо RJ: 66 В постоянного тока или 55 В переменного
Разъем F: 50 В постоянного или переменного тока
Условия эксплуатации Рабочая температура: от 0 до 50°C
Температура хранения: от -20 до +60°C
Влажность: от 10% до 90%, без конденсации
Индикация низкого заряда батареи Иконка батареи мигает, когда напряжение батарейки падает
Соответствие  CE – соответствие. Соответствует директивам Conformite Europeenne.

1G

Базовое тестирование витой пары

  • Цветная распиновки коннектора RJ45 (T568A/B)
  • Отображение ошибок монтажа
  • Измерение длины витой пары
  • Измерение расстояния до обрыва и замыкания
  • Технология измерения длины: TDR + Ёмкость
  • Настройка NVP (скорость импульса)
  • Настройка погонной емкости кабеля (pF/m)

Квалификация скорости Ethernet

  • Отношение сигнал/шум (SNR)
  • Количество битовых ошибок (BERT)
  • Смещение задержки сигнала по разным парам

Максимальная скорость Ethernet зависит от модели:
NX-XG2-1G         - до 1G (по витой паре)
NX-XG2-25-5G    - до 5G (по витой паре)
NX-XG2-10G       - до 10G (по витой паре)
NX-XG2-PLUS    - до 10G (витая пара и оптика)

Возможность апгрейда младших моделей NetXpert XG2

  • Аппартно готов к квалификации скорости до 10G
  • Апгрейд без отправки прибора на завод
  • Апгрейд младшей модели тестера 1G до 5G и 10G
  • Заменяемый порт RJ45
  • Расширение до квалификатора оптики до 10G

PoE тестирование

  • Пары с обнаруженным питанием PoE
  • Полярность, тип и класс PoE
  • Мощность и напряжение PoE
  • Имитация нагрузки от питаемого устройства

Стандарты:
IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
IEEE 802.3bt PoE++ (Тип 4, 90 Вт)

Генератор тонального сигнала

  • Идентификация кабеля, жил, порта или розетки
  • Подача сигнала через порт RJ45
  • Выбор пар для подачи сигнала
  • Выбор частоты сигнала High/Low
  • Совместимость с любым широкополосным щупом
  • Оригинальный индуктивный щуп - PS-CT15 (опция)

Способы подключение к активной сети

  • По витой паре с коннектором RJ45
  • По оптоволокну через модуль SFP (1 Гбит/с)
  • По оптоволокну через модуль SFP (10 Гбит/с)
  • Через Wi-Fi (внутренний приемник 2,4 ГГц)

Статус сети (Link Status)

  • Подключение через DHCP сервер
  • Подключение по статичному IP адресу
  • Отображение деталей соединения
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Address (DNS адрес)
  • Gateway Address (Адрес шлюза)

DHCP тест

  • Подключение к сети по динамическому IP адресу
  • Отображение деталей соединения
  • Печать в виде отчета
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Server IP (IP адрес DNS сервера)
  • Срок действия
  • Время отклика (ms)

Топология сети

  • Отображение всех подключенных к сети устройств
  • Классификация устройств по типам
  • Графический или табличный вид
  • Построение списка IPv4 b IPv6 адресов
  • Возможностью Ping любого адреса из списка
  • Повторяющиеся IP-адреса отмечаются красным
  • Разрешение DNS

Ping тест

  • Проверка связи с определенными адресами
  • Отображение времени отклика (мин/сред/макс)
  • Ping любого обнаруженного в сети IP
  • Ручной ввод IP адреса
  • Ping на внутренний IP или внешний URL
  • Отчет в формате PDF или экспорт в CSV

Traceroute (маршрут данных)

  • Определение маршрута следования данных
  • Отображение времени отклика каждого сегмента
  • Локализация проблем на пути следования
  • Обнаружение внутренних проблем
  • Определение проблем провайдера

Обнаружение протоколов LLDP и CDP

  • Идентификатор порта (Port ID)
  • Имя устройства (System Name)
  • Тип устройства (System Capabilities)
  • Идентификатор устройства (Device ID)
  • IP адрес
  • MAC адрес
  • Количество обнаруженных VLAN

Обнаружение VLAN

  • Добавление тегов после IEEE 802.1q
  • Вывод ID - Номер VLAN
  • DEI - Индикатор возможности выпадения кадров
  • Priority - Информация о приоритете пользователя

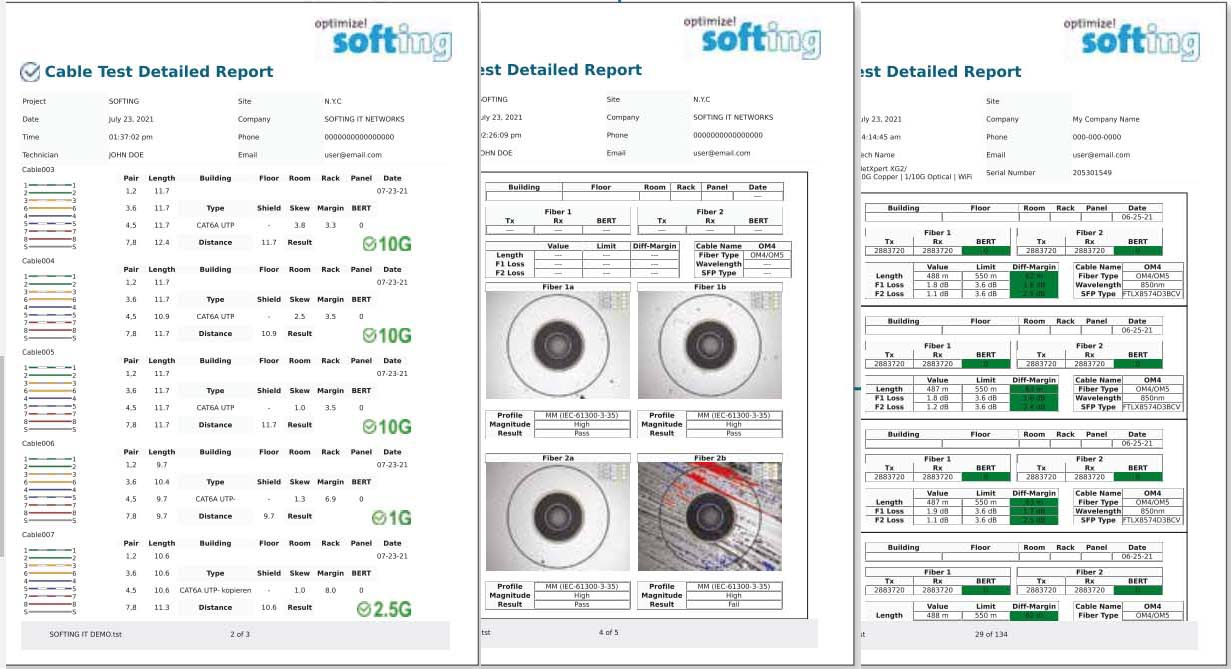

Форматы сохраняемых файлов

  • Протоколы испытаний: «PDF»
  • Тестовые данные: открытый формат «CSV»
  • Редактируемый формат: MS-Excel, XML
  • Исходные тестовые данные: «.tst»
  • Фильтры формата файлов упрощает просмотр
  • Удаление и переименование файлов
  • Перенос файлов на внешний USB накопитель
  • Загрузка логотипов для персональных отчетов

5G



Базовое тестирование витой пары

  • Цветная распиновки коннектора RJ45 (T568A/B)
  • Отображение ошибок монтажа
  • Измерение длины витой пары
  • Измерение расстояния до обрыва и замыкания
  • Технология измерения длины: TDR + Ёмкость
  • Настройка NVP (скорость импульса)
  • Настройка погонной емкости кабеля (pF/m)

Квалификация скорости Ethernet

  • Отношение сигнал/шум (SNR)
  • Количество битовых ошибок (BERT)
  • Смещение задержки сигнала по разным парам

Максимальная скорость Ethernet зависит от модели:
NX-XG2-1G         - до 1G (по витой паре)
NX-XG2-25-5G    - до 5G (по витой паре)
NX-XG2-10G       - до 10G (по витой паре)
NX-XG2-PLUS    - до 10G (витая пара и оптика)

Возможность апгрейда младших моделей NetXpert XG2

  • Аппартно готов к квалификации скорости до 10G
  • Апгрейд без отправки прибора на завод
  • Апгрейд младшей модели тестера 1G до 5G и 10G
  • Заменяемый порт RJ45
  • Расширение до квалификатора оптики до 10G

PoE тестирование

  • Пары с обнаруженным питанием PoE
  • Полярность, тип и класс PoE
  • Мощность и напряжение PoE
  • Имитация нагрузки от питаемого устройства

Стандарты:
IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
IEEE 802.3bt PoE++ (Тип 4, 90 Вт)

Генератор тонального сигнала

  • Идентификация кабеля, жил, порта или розетки
  • Подача сигнала через порт RJ45
  • Выбор пар для подачи сигнала
  • Выбор частоты сигнала High/Low
  • Совместимость с любым широкополосным щупом
  • Оригинальный индуктивный щуп - PS-CT15 (опция)

Способы подключение к активной сети

  • По витой паре с коннектором RJ45
  • По оптоволокну через модуль SFP (1 Гбит/с)
  • По оптоволокну через модуль SFP (10 Гбит/с)
  • Через Wi-Fi (внутренний приемник 2,4 ГГц)

Статус сети (Link Status)

  • Подключение через DHCP сервер
  • Подключение по статичному IP адресу
  • Отображение деталей соединения
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Address (DNS адрес)
  • Gateway Address (Адрес шлюза)

DHCP тест

  • Подключение к сети по динамическому IP адресу
  • Отображение деталей соединения
  • Печать в виде отчета
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Server IP (IP адрес DNS сервера)
  • Срок действия
  • Время отклика (ms)

Топология сети

  • Отображение всех подключенных к сети устройств
  • Классификация устройств по типам
  • Графический или табличный вид
  • Построение списка IPv4 b IPv6 адресов
  • Возможностью Ping любого адреса из списка
  • Повторяющиеся IP-адреса отмечаются красным
  • Разрешение DNS

Ping тест

  • Проверка связи с определенными адресами
  • Отображение времени отклика (мин/сред/макс)
  • Ping любого обнаруженного в сети IP
  • Ручной ввод IP адреса
  • Ping на внутренний IP или внешний URL
  • Отчет в формате PDF или экспорт в CSV

Traceroute (маршрут данных)

  • Определение маршрута следования данных
  • Отображение времени отклика каждого сегмента
  • Локализация проблем на пути следования
  • Обнаружение внутренних проблем
  • Определение проблем провайдера

Обнаружение протоколов LLDP и CDP

  • Идентификатор порта (Port ID)
  • Имя устройства (System Name)
  • Тип устройства (System Capabilities)
  • Идентификатор устройства (Device ID)
  • IP адрес
  • MAC адрес
  • Количество обнаруженных VLAN

Обнаружение VLAN

  • Добавление тегов после IEEE 802.1q
  • Вывод ID - Номер VLAN
  • DEI - Индикатор возможности выпадения кадров
  • Priority - Информация о приоритете пользователя

Форматы сохраняемых файлов

  • Протоколы испытаний: «PDF»
  • Тестовые данные: открытый формат «CSV»
  • Редактируемый формат: MS-Excel, XML
  • Исходные тестовые данные: «.tst»
  • Фильтры формата файлов упрощает просмотр
  • Удаление и переименование файлов
  • Перенос файлов на внешний USB накопитель
  • Загрузка логотипов для персональных отчетов



10G



Базовое тестирование витой пары

  • Цветная распиновки коннектора RJ45 (T568A/B)
  • Отображение ошибок монтажа
  • Измерение длины витой пары
  • Измерение расстояния до обрыва и замыкания
  • Технология измерения длины: TDR + Ёмкость
  • Настройка NVP (скорость импульса)
  • Настройка погонной емкости кабеля (pF/m)

Квалификация скорости Ethernet

  • Отношение сигнал/шум (SNR)
  • Количество битовых ошибок (BERT)
  • Смещение задержки сигнала по разным парам

Максимальная скорость Ethernet зависит от модели:
NX-XG2-1G         - до 1G (по витой паре)
NX-XG2-25-5G    - до 5G (по витой паре)
NX-XG2-10G       - до 10G (по витой паре)
NX-XG2-PLUS    - до 10G (витая пара и оптика)

Возможность апгрейда младших моделей NetXpert XG2

  • Аппартно готов к квалификации скорости до 10G
  • Апгрейд без отправки прибора на завод
  • Апгрейд младшей модели тестера 1G до 5G и 10G
  • Заменяемый порт RJ45
  • Расширение до квалификатора оптики до 10G

PoE тестирование

  • Пары с обнаруженным питанием PoE
  • Полярность, тип и класс PoE
  • Мощность и напряжение PoE
  • Имитация нагрузки от питаемого устройства

Стандарты:
IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
IEEE 802.3bt PoE++ (Тип 4, 90 Вт)

Генератор тонального сигнала

  • Идентификация кабеля, жил, порта или розетки
  • Подача сигнала через порт RJ45
  • Выбор пар для подачи сигнала
  • Выбор частоты сигнала High/Low
  • Совместимость с любым широкополосным щупом
  • Оригинальный индуктивный щуп - PS-CT15 (опция)

Способы подключение к активной сети

  • По витой паре с коннектором RJ45
  • По оптоволокну через модуль SFP (1 Гбит/с)
  • По оптоволокну через модуль SFP (10 Гбит/с)
  • Через Wi-Fi (внутренний приемник 2,4 ГГц)

Статус сети (Link Status)

  • Подключение через DHCP сервер
  • Подключение по статичному IP адресу
  • Отображение деталей соединения
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Address (DNS адрес)
  • Gateway Address (Адрес шлюза)

DHCP тест

  • Подключение к сети по динамическому IP адресу
  • Отображение деталей соединения
  • Печать в виде отчета
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Server IP (IP адрес DNS сервера)
  • Срок действия
  • Время отклика (ms)

Топология сети

  • Отображение всех подключенных к сети устройств
  • Классификация устройств по типам
  • Графический или табличный вид
  • Построение списка IPv4 b IPv6 адресов
  • Возможностью Ping любого адреса из списка
  • Повторяющиеся IP-адреса отмечаются красным
  • Разрешение DNS

Ping тест

  • Проверка связи с определенными адресами
  • Отображение времени отклика (мин/сред/макс)
  • Ping любого обнаруженного в сети IP
  • Ручной ввод IP адреса
  • Ping на внутренний IP или внешний URL
  • Отчет в формате PDF или экспорт в CSV

Traceroute (маршрут данных)

  • Определение маршрута следования данных
  • Отображение времени отклика каждого сегмента
  • Локализация проблем на пути следования
  • Обнаружение внутренних проблем
  • Определение проблем провайдера

Обнаружение протоколов LLDP и CDP

  • Идентификатор порта (Port ID)
  • Имя устройства (System Name)
  • Тип устройства (System Capabilities)
  • Идентификатор устройства (Device ID)
  • IP адрес
  • MAC адрес
  • Количество обнаруженных VLAN

Обнаружение VLAN

  • Добавление тегов после IEEE 802.1q
  • Вывод ID - Номер VLAN
  • DEI - Индикатор возможности выпадения кадров
  • Priority - Информация о приоритете пользователя

Форматы сохраняемых файлов

  • Протоколы испытаний: «PDF»
  • Тестовые данные: открытый формат «CSV»
  • Редактируемый формат: MS-Excel, XML
  • Исходные тестовые данные: «.tst»
  • Фильтры формата файлов упрощает просмотр
  • Удаление и переименование файлов
  • Перенос файлов на внешний USB накопитель
  • Загрузка логотипов для персональных отчетов



10 Plus

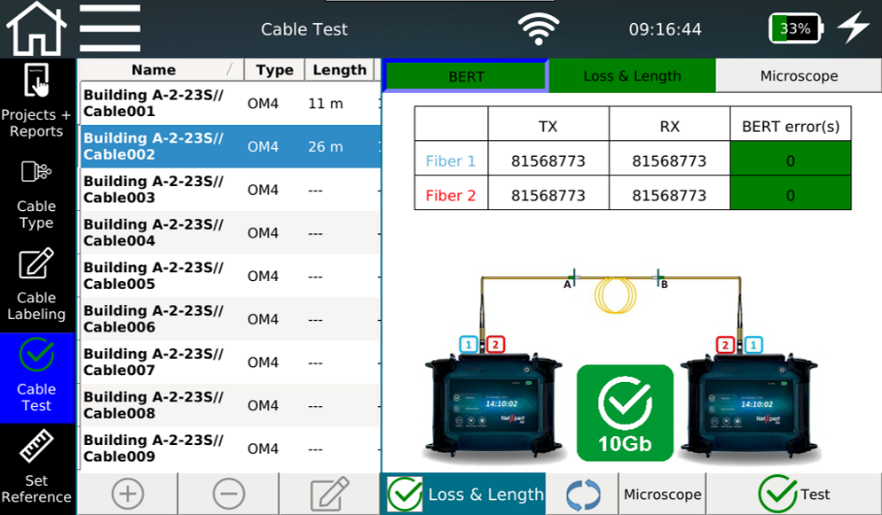

Квалификация оптики, BERT

​​​Классические измерения волоконно-оптических линий содержат только отчеты о характеристиках затухания и отражения, но это не является абсолютным свидетельством того, что нужная производительность приложений Ethernet будет действительно достигнута. Тест битовых ошибок BERT, на основе стандарта IEEE 802, проверяет реальную возможность достижения запланированной скорости приложения. Просто выберите требуемый тест (1 Гбит/с или 10 Гбит/с), тип волокна (MM или SM), и нажмите кнопку «Тест».

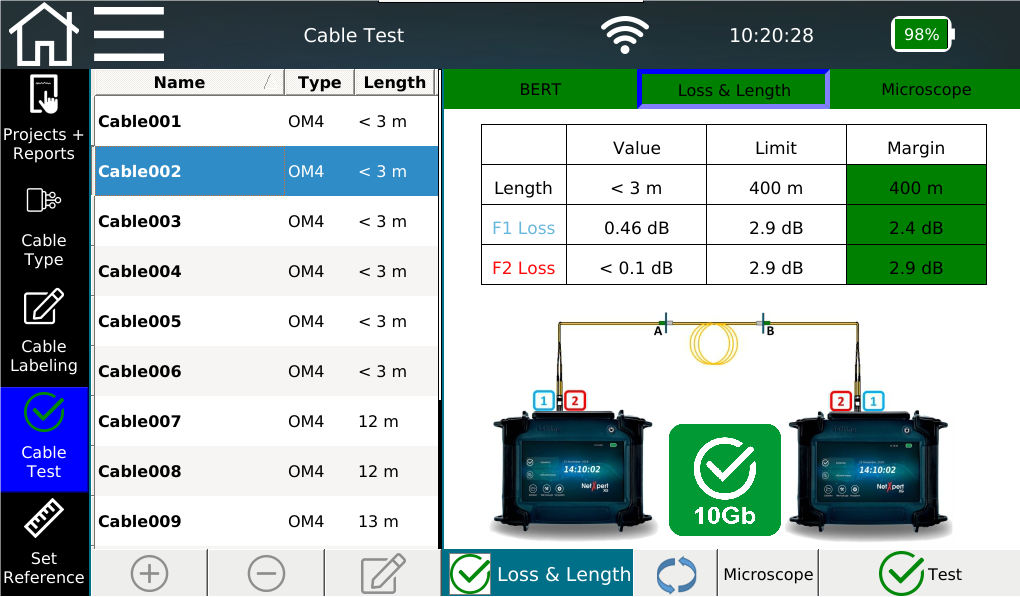

Длина волокна и оптические потери:

Крайнее обновление прошивки NetXpert XG2 добавило в прибор функцию измерения длины оптоволоконного кабеля и потерь. Определение длины волокна, как правило, доступно только для рефлектометров и сертифицирующих тестеров, но Softing разработала собственный метод, который может рассчитывать длину волокна, используя для измерений два блока как передатчик и приемник. Также NetXpert XG2 PLUS измеряет оптические потери, поэтому нет необходимости в отдельном инструменте.

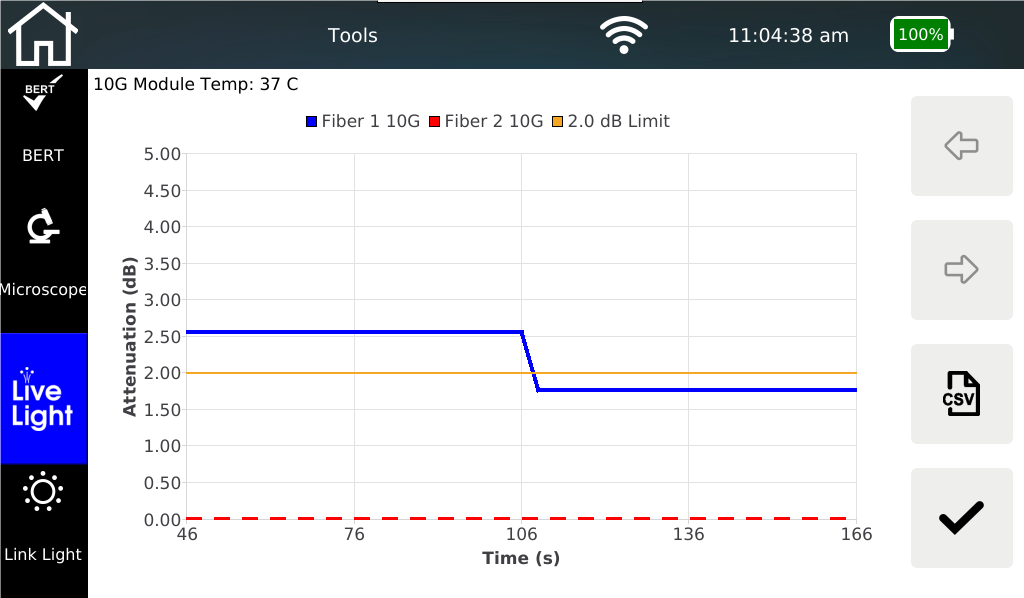

Измерение оптических потерь в реальном времени «LiveLight»

«LiveLight» - функция измерения потерь в оптическом кабеле, которые отображаются в виде графика, который меняется в режиме реального времени. Это очень мощный инструмент для поиска и устранения неисправностей в оптике. Можно сразу видеть, как влияет чистка коннектора, замена патчкорда или устранения макроизгиба волокна на потери. Также «LiveLight» помогает обнаружить периодические изменения характеристик оптического кабеля, связанные с нестабильными компонентами.

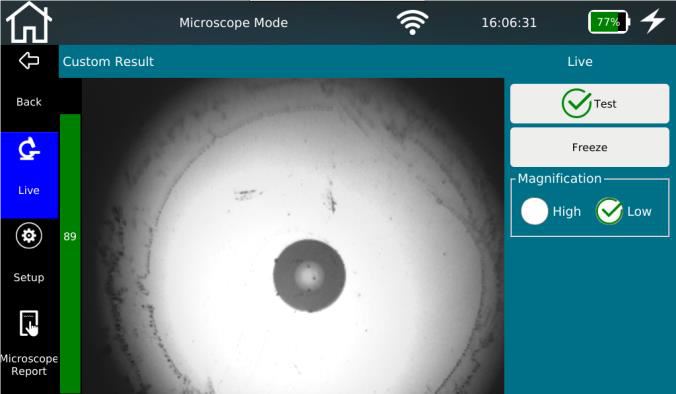

Оптический USB видеомикроскоп (опция)

NetXpert XG2 можно подключить к оптоволоконному USB-микроскопу для проверки торца коннектора. Грязь, царапины и сколы на соединителе, являются основными причинами ошибок и ухудшения качества передачи из-за повышенных отражений и потерь сигнала. NetXpert XG2 с видеомикроскопом (опция) позволяет оценивать состояние коннекторов в соответствии со стандартом IEC61300-3-35.



Базовое тестирование витой пары

  • Цветная распиновки коннектора RJ45 (T568A/B)
  • Отображение ошибок монтажа
  • Измерение длины витой пары
  • Измерение расстояния до обрыва и замыкания
  • Технология измерения длины: TDR + Ёмкость
  • Настройка NVP (скорость импульса)
  • Настройка погонной емкости кабеля (pF/m)

Квалификация скорости Ethernet

  • Отношение сигнал/шум (SNR)
  • Количество битовых ошибок (BERT)
  • Смещение задержки сигнала по разным парам

Максимальная скорость Ethernet зависит от модели:
NX-XG2-1G         - до 1G (по витой паре)
NX-XG2-25-5G    - до 5G (по витой паре)
NX-XG2-10G       - до 10G (по витой паре)
NX-XG2-PLUS    - до 10G (витая пара и оптика)

Возможность апгрейда младших моделей NetXpert XG2

  • Аппартно готов к квалификации скорости до 10G
  • Апгрейд без отправки прибора на завод
  • Апгрейд младшей модели тестера 1G до 5G и 10G
  • Заменяемый порт RJ45
  • Расширение до квалификатора оптики до 10G

PoE тестирование

  • Пары с обнаруженным питанием PoE
  • Полярность, тип и класс PoE
  • Мощность и напряжение PoE
  • Имитация нагрузки от питаемого устройства

Стандарты:
IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
IEEE 802.3bt PoE++ (Тип 4, 90 Вт)

Генератор тонального сигнала

  • Идентификация кабеля, жил, порта или розетки
  • Подача сигнала через порт RJ45
  • Выбор пар для подачи сигнала
  • Выбор частоты сигнала High/Low
  • Совместимость с любым широкополосным щупом
  • Оригинальный индуктивный щуп - PS-CT15 (опция)

Способы подключение к активной сети

  • По витой паре с коннектором RJ45
  • По оптоволокну через модуль SFP (1 Гбит/с)
  • По оптоволокну через модуль SFP (10 Гбит/с)
  • Через Wi-Fi (внутренний приемник 2,4 ГГц)

Статус сети (Link Status)

  • Подключение через DHCP сервер
  • Подключение по статичному IP адресу
  • Отображение деталей соединения
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Address (DNS адрес)
  • Gateway Address (Адрес шлюза)

DHCP тест

  • Подключение к сети по динамическому IP адресу
  • Отображение деталей соединения
  • Печать в виде отчета
  • IP Address (IP адрес)
  • Subnet Mask (Маска подсети)
  • DNS Server IP (IP адрес DNS сервера)
  • Срок действия
  • Время отклика (ms)

Топология сети

  • Отображение всех подключенных к сети устройств
  • Классификация устройств по типам
  • Графический или табличный вид
  • Построение списка IPv4 b IPv6 адресов
  • Возможностью Ping любого адреса из списка
  • Повторяющиеся IP-адреса отмечаются красным
  • Разрешение DNS

Ping тест

  • Проверка связи с определенными адресами
  • Отображение времени отклика (мин/сред/макс)
  • Ping любого обнаруженного в сети IP
  • Ручной ввод IP адреса
  • Ping на внутренний IP или внешний URL
  • Отчет в формате PDF или экспорт в CSV

Traceroute (маршрут данных)

  • Определение маршрута следования данных
  • Отображение времени отклика каждого сегмента
  • Локализация проблем на пути следования
  • Обнаружение внутренних проблем
  • Определение проблем провайдера

Обнаружение протоколов LLDP и CDP

  • Идентификатор порта (Port ID)
  • Имя устройства (System Name)
  • Тип устройства (System Capabilities)
  • Идентификатор устройства (Device ID)
  • IP адрес
  • MAC адрес
  • Количество обнаруженных VLAN

Обнаружение VLAN

  • Добавление тегов после IEEE 802.1q
  • Вывод ID - Номер VLAN
  • DEI - Индикатор возможности выпадения кадров
  • Priority - Информация о приоритете пользователя

Форматы сохраняемых файлов

  • Протоколы испытаний: «PDF»
  • Тестовые данные: открытый формат «CSV»
  • Редактируемый формат: MS-Excel, XML
  • Исходные тестовые данные: «.tst»
  • Фильтры формата файлов упрощает просмотр
  • Удаление и переименование файлов
  • Перенос файлов на внешний USB накопитель
  • Загрузка логотипов для персональных отчетов

Модели и принадлежности Softing CableMaster 400 и 450:

PD-CM450(A)

Комплект поставки CableMaster 400:

  1. Кабельный тестер CableMaster 400
  2. Встроенный тональный генератор
  3. Адаптер типа F

PS-PD_CM400

Комплект поставки CableMaster 400:

  1. Кабельный тестер CableMaster 400
  2. Встроенный тональный генератор
  3. Переходник RJ45 на «крокодил»
  4. Адаптер типа F
  5. Номерные удаленные идентификаторы  с разъемом RJ-45 – 5 шт.
  6. Номерные удаленные идентификаторы  с разъемом Coax – 5 шт.

PS-PD_CM450

Комплект поставки CableMaster 450 (с измерителем длины линии):

  1. Кабельный тестер CableMaster 450
  2. Встроенный тональный генератор
  3. Переходник RJ45 на «крокодил»
  4. Адаптер типа F
  5. Номерные удаленные идентификаторы  с разъемом RJ-45 – 5 шт.
  6. Номерные удаленные идентификаторы  с разъемом Coax – 5 шт.
PS-PD_CM450 + TT208 Набор состоящий из: CableMaster 450 и TT208
PS-PD_RK200 Набор из 19 удаленных идентификаторов типа RJ45 (1-19) для CM400 и CM450
PS-PD_RK100 Набор из 19 удаленных идентификаторов типа Coax (1-19) для CM400 и CM450
PS-PD_TT208 Набор из 7 удаленных идентификаторов и адаптеров «wiremap» (№2 - 8)

Аналоги

Tempo NETcat Micro NC-100 - кабельный тестер

Tempo NETcat Micro NC-100 - кабельный тестер
Softing CableMaster 200 (CM200) - кабельный LAN тестер витой пары и распиновки RJ45

Softing CableMaster 200 (CM200) - кабельный LAN тестер витой пары и распиновки RJ45

Сопутствующие товары

Другие товары из категории
