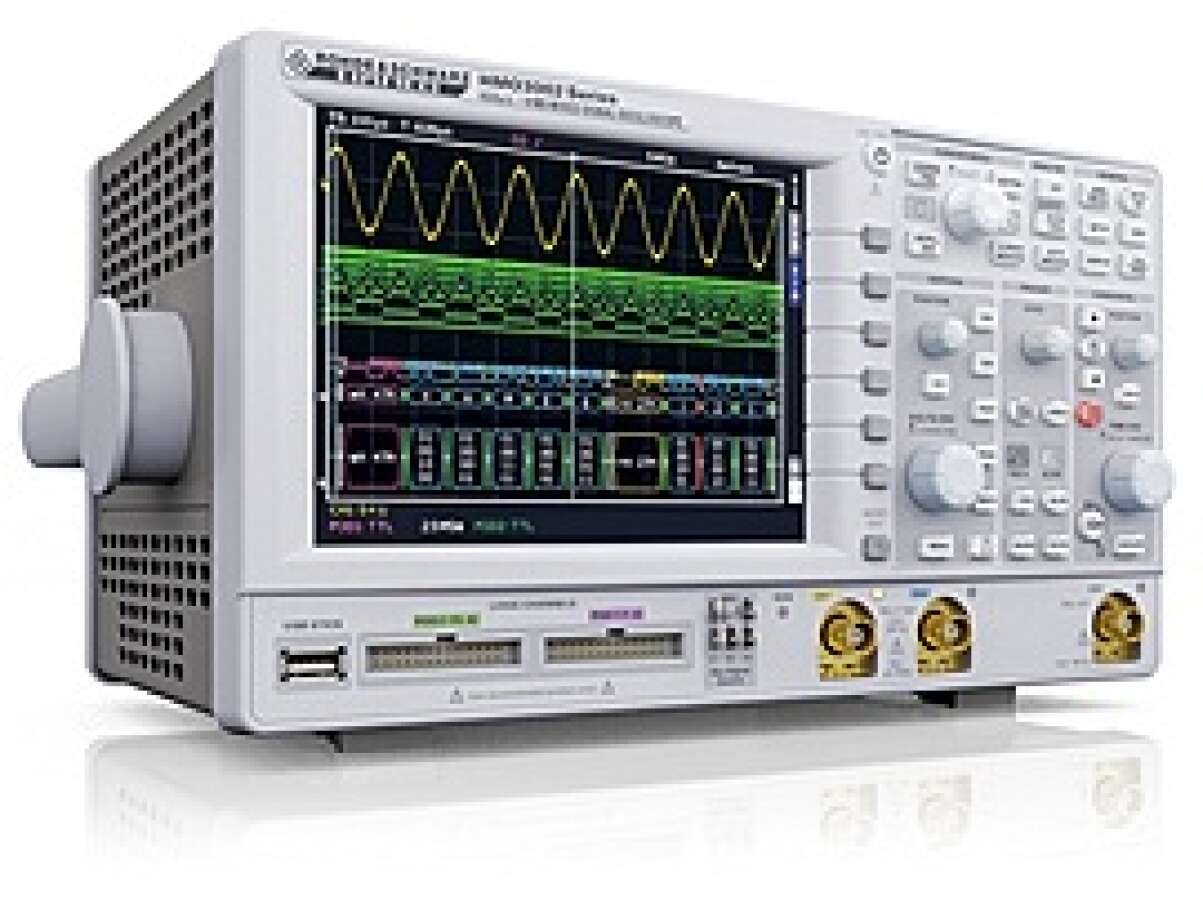

Rohde&Schwarz HMO3032 - 2-х канальный, цифровой 300 МГц
Артикул: RS-H-HMO3032
Товар не поставляется
Осциллографы цифровые запоминающие предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Основные свойства:
- Синхронизация и аппаратно-ускоренное декодирование последовательных шин, включая перечисленные опции: I 2 C+SPI+RS-232/UART (опция HOO10/HOO11), CAN+LIN (опция HOO12);
- 28 автоматически измеряемых параметров + статистика, редактор формул, относительные курсорные измерения;
- 6-разрядный аппаратный частотомер;
- БПФ (до 64 тыс. точек) (дБмВт, дБВ, В (СКЗ));
- Контроль по критерию «годен/не годен» на основе масок;
- Автоматический поиск событий, определяемых пользователем;
- Дисплей: 12 делений по оси X, 20 делений по оси Y (виртуальный экран);
- 2 порта USB для запоминающих устройств, сдвоенный интерфейс Ethernet/USB для дистанционного управления;
- Частота дискретизации в реальном времени 4 млрд отсчетов/с, параллельный АЦП с низким уровнем шума;
- Память на 8 млн отсчетов, масштабирование до 250 000:1;
- Глубина памяти, регулируемая автоматически или вручную;
- Опция сегментированной памяти (опция HOO14);
- Функции режима смешанных сигналов в стандартной комплектации прибора (требуется логический пробник HO3508/HO3516);
- Минимальная чувствительность по вертикали: 1 мВ/дел.;
- Режимы запуска: по фронту (A/B), по ширине импульса, по видеосигналу, логический, последовательные шины (опция), с задержкой.
Комплект поставки:
- Прибор;
- Пассивные пробники 10:1 для каждого канала (HZ350);
- Сдвоенная интерфейсная плата Ethernet/USB (HO730);
- Шнур питания;
- Инструкция по эксплуатации;
- CD-диск.
Технические характеристики Rohde&Schwarz HMO3032
| Параметр | Значение |
| Система вертикального отклонения | |
| Число аналоговых каналов | 2 |
| Число логических каналов | 8 (с пробником HO3508) или 16 (с комплектом HO3516) |
|
Полоса пропускания аналоговых каналов (при коэфф. отклонения d 2 мВ/дел) |
180 МГц |
|
Полоса пропускания аналоговых каналов (при коэфф. отклонения t 5 мВ/дел) |
300 МГц |
| Максимальная входная частота для логических каналов |
350 МГц |
| Время нарастания переходной характеристики (расчетное) |
<1,166 нс |
| Диапазон значений коэффициента отклонения по вертикали |
от 1 мВ/дел до 5 В/дел |
| Импеданс |
Аналоговые каналы: 1 МΩ, 13 пФ +/-2 пФ (50 Ω подключаемый) Логические каналы: 100 кΩ, 4 пФ |
| Максимальное входное напряжение |
Аналоговые каналы: 200 В пик (1 МΩ); 5 В скз, макс. 30 В пик (50 Ω), Логические каналы: 40 в пик |
| Система горизонтального отклонения | |
| Диапазон временной развертки | От 1 нс/дел до 50 с/дел |
| Погрешность временной развертки | 15 × 10-6 |
| Функция ZOOM | До 250000:1 |
| Система сбора данных | |
| Частота дискретизации |
Аналоговые каналы: 2 × 2 ГВыб/с или 1× 4 ГВыб/с (2-канальные модели), 4 × 2 ГВыб/с или 2 × 4 ГВыб/с (4-канальные модели), Логические каналы: 16 × 1 ГВыб/с |
| Глубина памяти | 4 × 4 Мточек или 2 × 8 Мточек (4-канальные модели), 2 × 4 Мточек или 1 × 8 Мточек (2-канальные модели) |
| Разрешение | 8 бит (до 10 бит в режиме HiRes) |
| Скорость обновления | До 5000 осциллограмм/с |
| Режим сегментированной памяти (опция HOO14) |
Длина сегмента: от 5 кТочек до 1 Мточек Максимальное количество сегментов: до 1000, Максимальная частота дискретизации: 200000 осциллограмм/с Воспроизведение сегментов: в ручном или автоматическом режиме |
| Система синхронизации | |
| Источники синхронизации | Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | По фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
| Анализ осциллограмм | |
| Автоматические измерения | 28 измерений, разбитых по категориям времени и амплитуды |
| Курсорные измерения | Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор |
| Математическая обработка | Сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул |
| Частотомер | 6 разрядов, Диапазон частот: от 0.5 Гц до 300/ 400/ 500 МГц |
| Тестирование по маске | Тестирование по критерию годен / не годен, Возможность создать или загрузить маску и выбрать определенное действие |
| Дополнительные возможности | |
| Генератор тестовых последовательностей | Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности |
| Цифровой вольтметр | Разрядность: 3 знака, Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor (необходимо наличие пробника HZ15) |
| Дисплей | |
| Диагональ | 16,5 см (6,5 дюймов) |
| Разрешение | 640 × 480 пикселей (VGA) |
| Цветовая схема | 256 цветов |
| Общие характеристики | |
| Интерфейсы |
Стандартно: USB-host (тип А)
|
| Габаритные размеры (ШхВхГ) | 285 х 220 х 175 мм |
| Масса | 3,6 кг |
Область применения Rohde&Schwarz HMO3032:
- Проектная лаборатория:
- Регулируемая глубина памяти;
- Расширенные математические функции имеются в стандартной комплектации, возможно вложение функций;
- Автоматические измерения до 28 параметров, определяемых пользователем;Опция сегментированной памяти;
- Разработка аналоговых схем:
- Малошумящий усилитель и АЦП;
- Чувствительность 1 мВ/дел.;
- Входной импеданс 50 Ом/1 MОм, переключаемый;
- Расширение полосы пропускания с помощью программных опций;
- Встроенные средства отладки:
- Режим смешанных сигналов (MSO) с 16 логическими каналами;
- Дополнительная синхронизация и аппаратно-ускоренное декодирование последовательной шины;
- 6-разрядный аппаратный частотомер;
- БПФ (64 тыс. точек);
- Работа в условиях производства:
- Дистанционное управление для автоматического сбора данных:
- Контроль по критерию «годен/не годен» на основе определяемых пользователем масок с выдачей сигнала ошибки;
- Автоматическое измерение сигнала по нажатию кнопки;
- Интерфейсы RS-232/USB, Ethernet или GPIB (IEEE-488);
- Системы общего назначения и сфера образования:
- Быстрая загрузка;
- Низкий уровень шума, интеллектуальная регулировка температуры;
- Увеличенный размер дисплея за счет использования технологии VirtualScreen (Виртуальный экран);
- Выход DVI-D для внешнего дисплея.
| Артикул | Наименование | |
|
HV342 |
Код активации программной опции (апгрейд) Расширения полосы с 300 МГц до 400 МГц для 2-х канальных моделей |
|
|
HV344 |
Код активации программной опции (апгрейд) Расширения полосы с 300 МГц до 400 МГц для 4-х канальных моделей |
|
|
HV352 |
Код активации программной опции (апгрейд) Расширения полосы с 300 МГц до 500 МГц для 2-х канальных моделей |
|
|
HV354 |
Код активации программной опции (апгрейд) Расширения полосы с 300 МГц до 500 МГц для 4-х канальных моделей |
|
|
HV452 |
Код активации программной опции (апгрейд) Расширения полосы с 400 МГц до 500 МГц для 2-х канальных моделей |
|
|
HV454 |
Код активации программной опции (апгрейд) Расширения полосы с 400 МГц до 500 МГц для 4-х канальных моделей |
|
|
HOO10 |
Синхронизация и декодирование с аппаратным ускорением последовательных шин данных I2C, SPI, UART/RS-232 по логическим и аналоговым каналам. Возможен одновременный анализ двух протоколов. |
|
|
HOO11 |
Синхронизация и декодирование с аппаратным ускорением последовательных шин данных I2C, SPI, UART/RS-232 по аналоговым каналам. Возможен одновременный анализ только одного протокола. |
|
|
HOO12 |
Синхронизация и декодирование с аппаратным ускорением последовательных шин данных CAN, LIN по логическим и аналоговым каналам. Возможен одновременный анализ двух протоколов. |
|
|
HOO14 |
Сегментированная память |
|
|
HV114 |
Код активации программной опции (апгрейд) Сегментированной памяти |
|
|
HO3508 |
Активный 8-канальный логический пробник |
|
|
HO3516 |
Двойной комплект логических пробников (2шт HO3508) |
|
|
RT-ZP05 |
Пассивный пробник |
|
|
HZO20 |
Высоковольтный пробник 1000:1, 400 МГц, 1000 В скз., 50 MΩ, 7,5 пФ |
|
|
HZO30 |
Активный пробник 10:1, 1 ГГц, 20 В макс, 1 MΩ, 0,9 пФ (внешний источник питания в комплекте) |
|
|
HZO40 |
Активный дифференциальный пробник 200 МГц, 10:1, макс. дифф. вх. напряжение +/-20 В (DC + пик. AC), вх. импеданс между входами 1 MΩ, 3,5 пФ (в комплекте батарея питания 9 В (6LR61 («крона») и USB-кабель для внешнего питания) |
|
|
HZO41 |
Активный дифференциальный пробник 800 МГц, 10:1, макс. дифф. вх. напряжение +/-15 В (DC + пик. AC), вх. импеданс между входами 200 kΩ, 1 пФ (в комплекте батарея питания 9 В (6LR61 («крона») и USB-кабель для внешнего питания) |
|
|
HZ115 |
Дифференциальный пробник 20/30 МГц, 100:1/1000:1, дифф. вх. напряжение 1000В (АСскз), макс. дифф. вх. напряжение +/-1400 В (DC + пик. AC), вх. импеданс 60 MΩ, 1,5 пФ (в комплекте батарея питания 9 В (6LR61 («крона»)) |
|
|
HZO50 |
Токовый пробник постоянного/переменного тока +/-20 AСКЗ / 30 Апик, DC-100 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 kΩ, ≤100 пФ |
|
|
HZO51 |
Токовый пробник постоянного/переменного тока +/-100 AСКЗ / 1000 Аскз, DC-20 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 kΩ, ≤100 пФ |
|
|
HO720 |
Сдвоенная интерфейсная плата USB-B/RS-232 |
|
|
HO730 |
Сдвоенная интерфейсная плата Ethernet/USB |
|
|
HO740 |
Интерфейсная плата IEEE-488 (GPIB) гальванически развязанная |
|
|
HZ99 |
Чехол для защиты и транспортировки прибора |
|
|
HZ46 |
Комплект для монтажа в 19-дюймовую стойку, 4U |
|
