Rohde&Schwarz HZ547 - измерительный КСВН-мост для анализаторов спектра

Артикул: RS-H-HZ547

Товар не поставляется

Rohde&Schwarz HZ547 - это измерительный КСВН-мост для анализаторов спектра. Используется для измерения коэффициента стоячей волны по напряжению (КСВН), а также коэффициента отражения испытуемого устройства (ИУ) с импедансом 50 Ом. Типичные объекты измерения: аттенюаторы, оконечные нагрузки, переключатели частоты, усилители, кабели и смесители.

Технические характеристики Rohde&Schwarz HZ547

Параметр Значение

Диапазон частот:

100 кГц…3 ГГц

Импеданс:

50 Ом

Направленность:

>28 дБ (100…300 кГц)
>35 дБ (300 кГц…1 ГГц)
>30 дБ (1…3 ГГц)

Потери на отражение на порте ИУ:

>20 дБ

Вносимые потери



IN – OUT:

20 дБ (100…300 кГц)

IN – OUT:

18 дБ (300 кГц…3 ГГц)

IN – OUT:

1,7 дБ

ИУ – OUT:

16 дБ

Макс. рассеиваемая мощность:

+26 дБм

Разъемы:

гнезда N-типа

Габариты (Ш х В х Г):

150 х 68 х 29,5 мм (без разъемов)

Масса:

приблиз. 650 г

Диапазон рабочих температур:

+10…+45 °C

Принадлежности в комплекте:

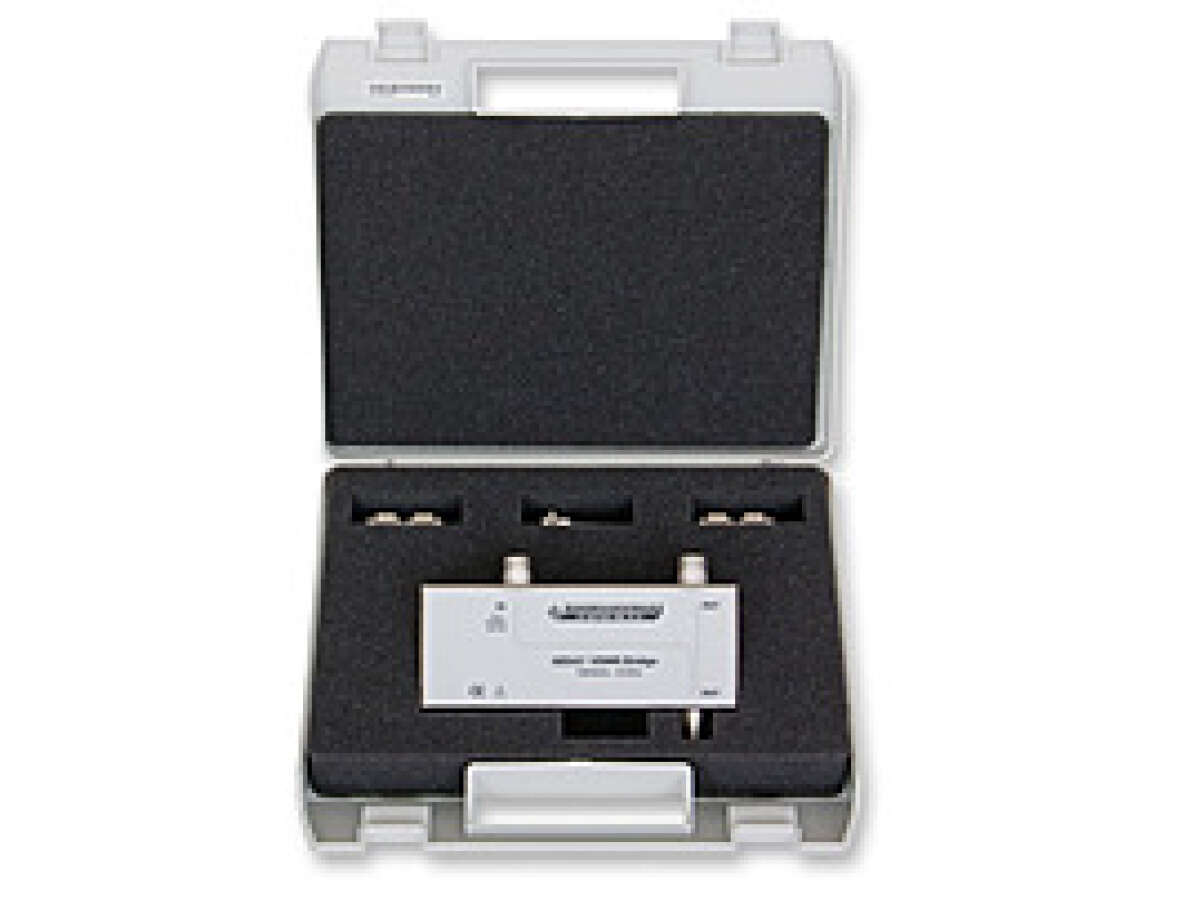

HZ525 (нагрузка 50 Ом, 1 Вт), перех. N-штекер/N-штекер (2 шт), футляр для транспортировки 265 х 225 х 50 мм (Ш х В х Г)
