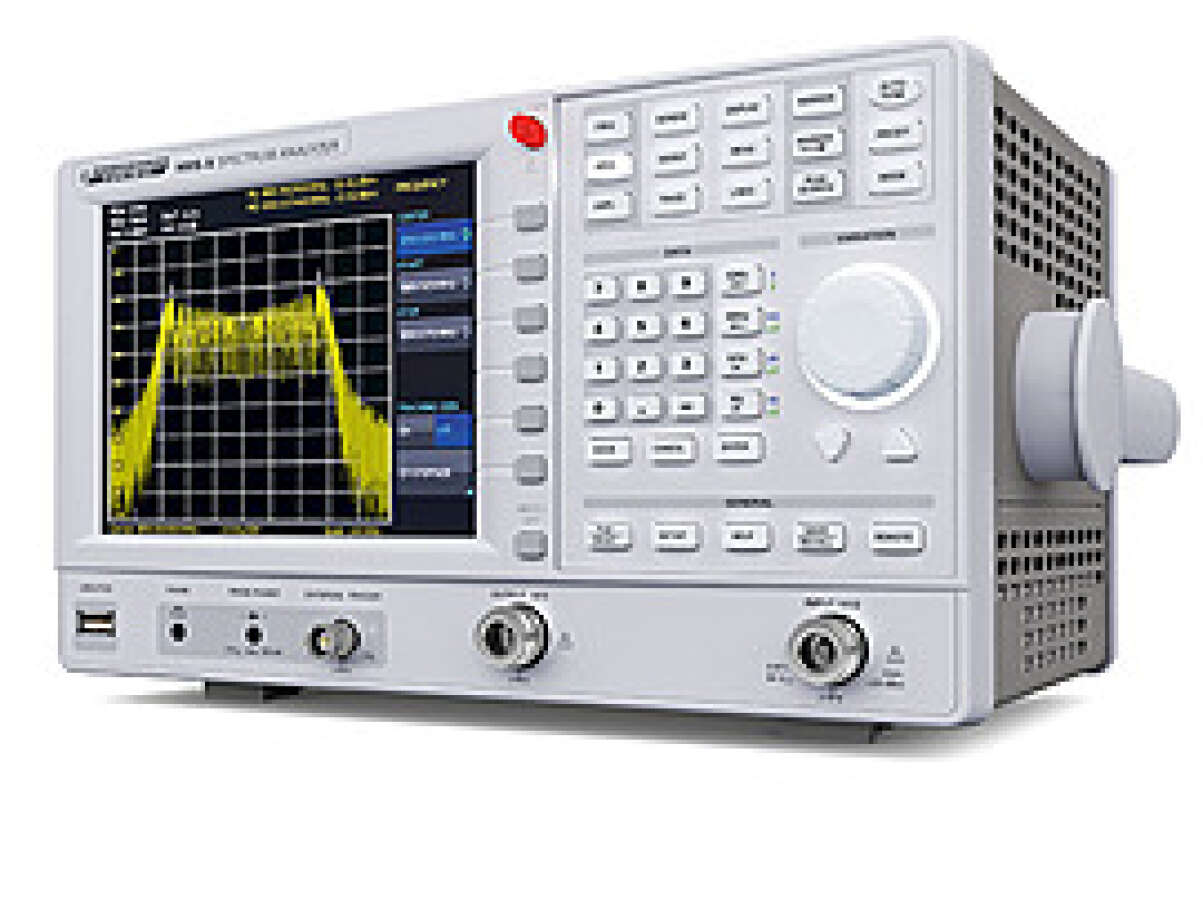

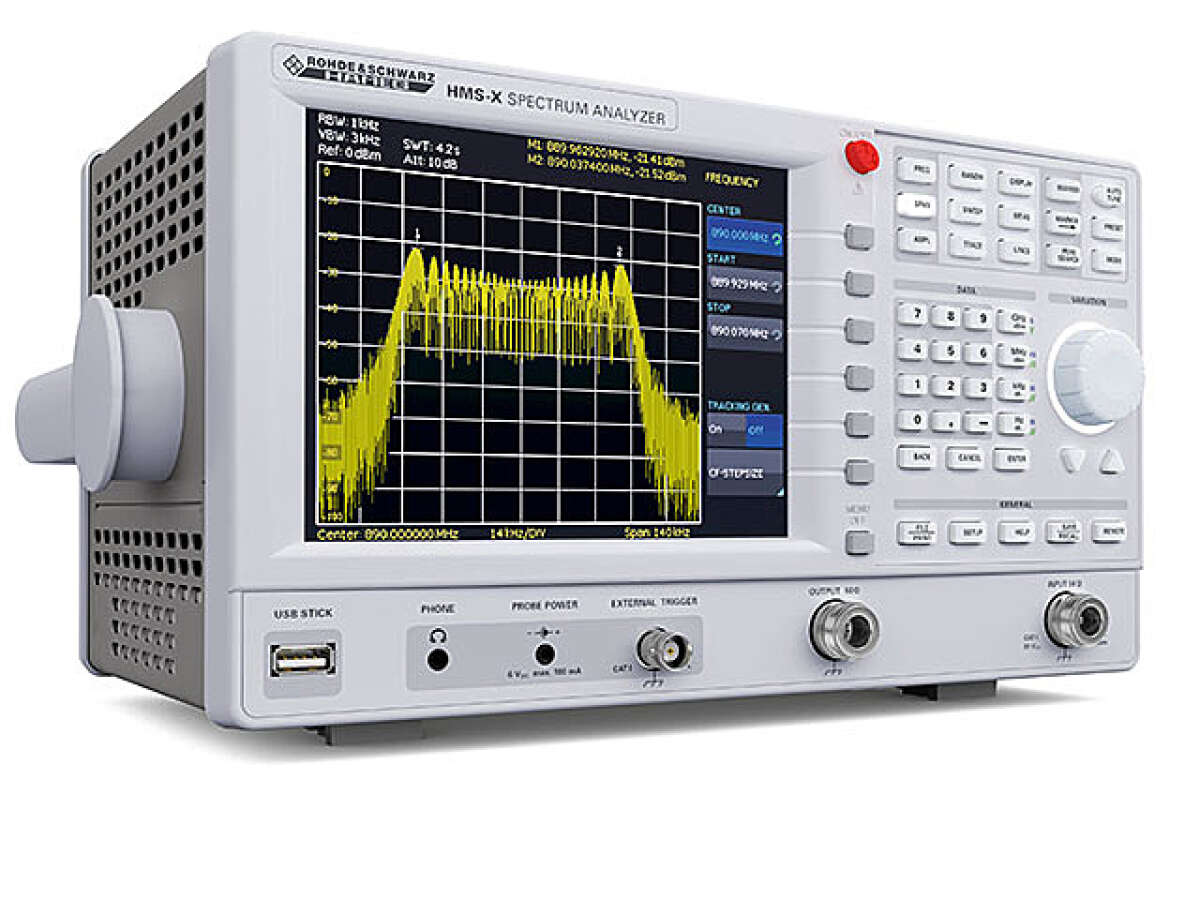

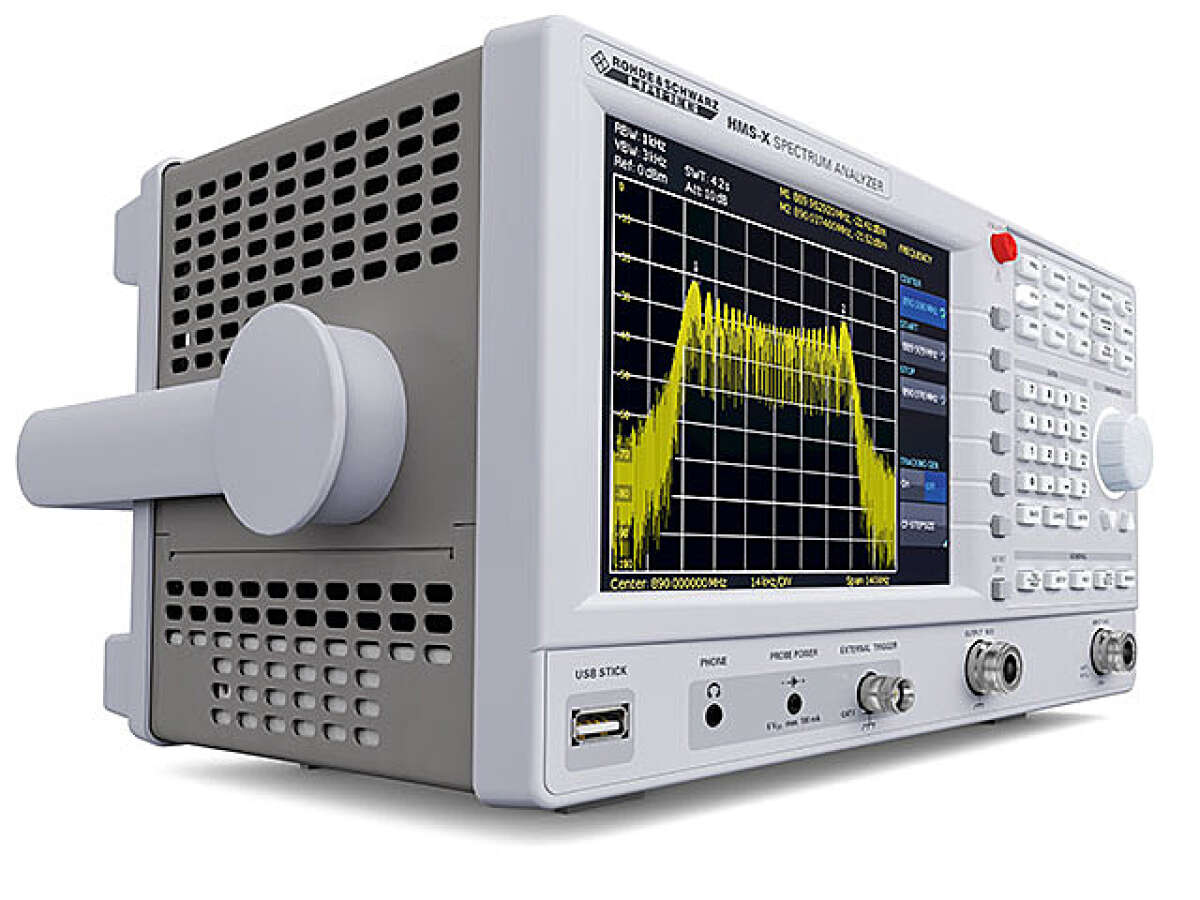

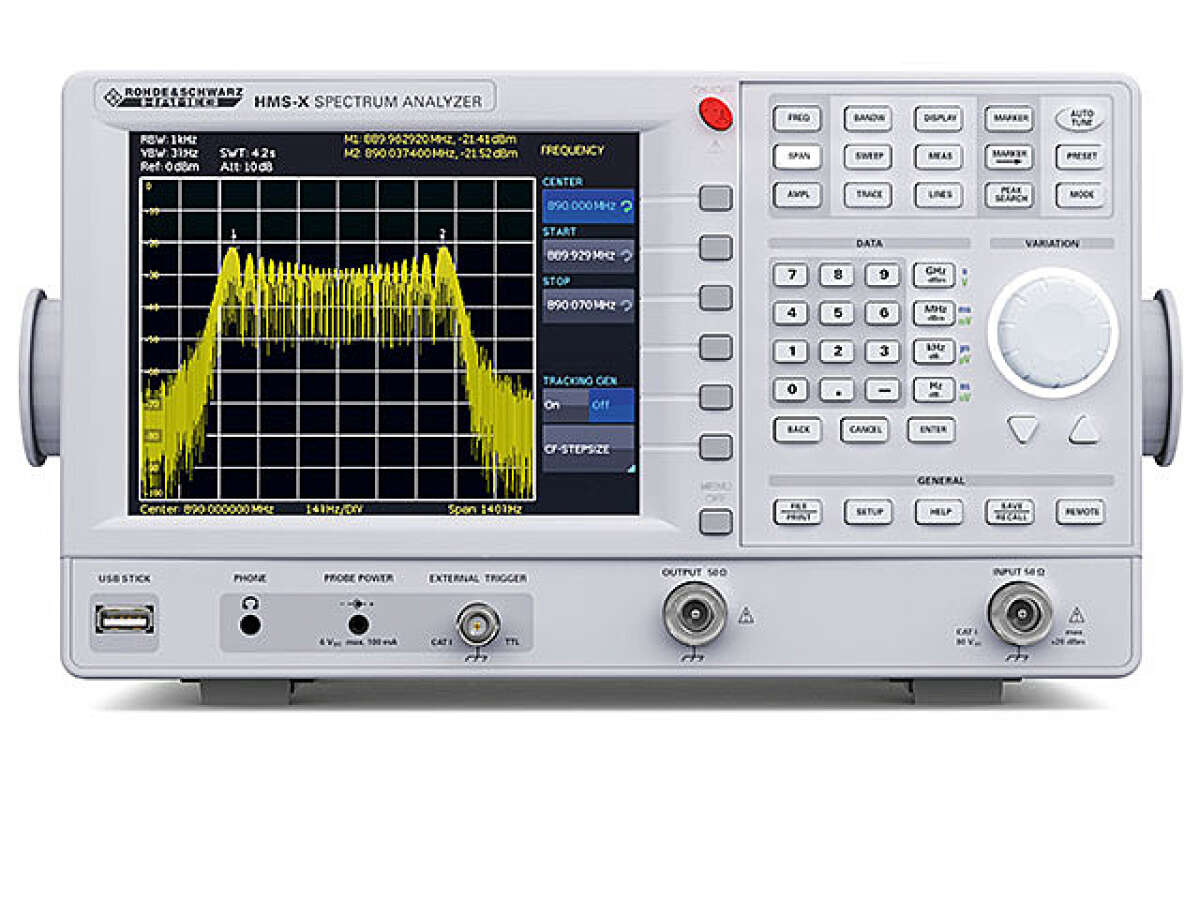

Rohde&Schwarz HMS-X - анализатор спектра 100 кГц - 1,6ГГц., базовый блок

Артикул: RS-H-HMS-X

Цена: 331 163.98 руб.

Средний срок поставки: 10-12 недель

Закрыть
от 0 руб.
331 163.98 руб.

Rohde&Schwarz HMS-X анализатор спектра предназначен для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов, и применяются для разработки, настройки, обслуживания различных радиотехнических устройств, а также в учебных целях.



Комплект поставки Rohde&Schwarz HMS-X:

  • Прибор;
  • Шнур питания;
  • Руководство по эксплуатации;
  • CD – диск c программным обеспечением.



Теперь Вы сможете подобрать свой собственный анализатор спектра комбинируя Базовый блок  HMS-X с любыми из трёх доступных опций!



HMS-EMC

Активация всех функций, необходимых для измерения ЭМС

HMS-3G

Увеличение диапазона частот

HMS-TG

Активация следящего генератора

HMS-X

Базовый блок

Технические характеристики Rohde&Schwarz HMS-X

Параметр

Значение

Диапазон частот:

базовый блок HMS-X
с опцией HMS-3G



100 кГц – 1,6 ГГц
100 кГц – 3 ГГц

Стабильность опорного генератора (старение)

±1×10-6 (за год)

Частотомер (требуется опция HMS-EMC):

Разрешение
Погрешность


1 Гц

±(частота * погрешность опорной частоты)

Полосы разрешения:

По уровню -3 Дб
По уровню -6 дБ
пция HMS-EMC)



10 кГц – 1 МГц (с шагом 1–3), 200 кГц
200 Гц, 9 кГц, 120 кГц, 1 МГц

Полосы видеофильтра:

Базовый блок HMS-X
 с опцией HMS-3G



1 кГц – 1 МГц (с шагом 1–3)
10 Гц – 1 МГц (с шагом 1–3)

Время свипирования:

Span = 0 Гц
Span > 0 Гц



от 2 мс до 100 с
от 20 мс до 1000 с

Чистота спектра, фазовый шум:

при отстройке 30 кГц на несущей 500 МГц
при отстройке 100 кГц на несущей 500 МГц при отстройке 1 МГц на несущей 500 МГц



<-85 дБн/Гц
<-100 дБн/Гц
<-120 дБн/Гц

Отображаемый средний уровень собственного шума (DANL)

-124 дБм тип. (-135 дБм тип. с HMS-EMC)

Точка пересечения 3-го порядка (TOI)

тип. +13 дБм

Детекторы

Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC)

Погрешность измерения уровня

<1,5 дБ, тип. 0,5 дБ

Маркеры

до 8

Следящий генератор:

Диапазон частот
Уровень выходного сигнала



от 5 МГц до 1,6 / 3 ГГц
от -20 дБм до 0 дБм

Дисплей

Цветной TFT диагональю 16,5 см (6,5“)

Интерфейсы

Сдвоенный USB/RS-232 (HO720), USB (передняя панель), USB-принтер (задняя панель), DVI-D для внешнего монитора

Питание

105/253 В, 50/60 Гц, CAT II

Потребляемая мощность

макс. 40 Вт при 230 В, 50 Гц

Диапазон рабочих температур

О +5 до +40 °C

Габариты (ШхВхГ)

285 х 175 х 220 мм

Масса

3,6 кг

Область применения Rohde&Schwarz HMS-X

  1.  Предварительные испытания на ЭМП:
  • Бесплатное программное обеспечение для анализа ЭМП;
  • Набор удобных в использовании пробников ближнего поля;



  1. Измерения ВЧ-сигналов:
  • Высокая точность;
  • Высокая чувствительность;



  1. Характеристики фильтра, антенны:
  • Встроенный следящий генератор (с опцией HMS-TG/HV211);
  • Опциональный КСВН-мост;



  1. Обучение и обслуживание:
  • Быстрая загрузка;
  • Удобство использования;
  • Небольшой вес;
  • В стандартной комплектации выход DVI для подключения проектора или внешнего монитора.

Аксессуары и опции Rohde&Schwarz HMS-X

Артикул

Наименование

Код

HMS-X

Анализатор спектра с диапазоном от 100 кГц до 1,6 ГГц

3593.2219.02

HMS-3G

Расширение частотного диапазона до 3 ГГц

5800.2254.02

HMS-TG

Активация встроенного следящего генератора

5800.2260.02

HMS-EMC

Возможность проведения предварительных испытаний на ЭМС и предусилитель

5800.2277.02

Дополнительные опции и рекомендуемые принадлежности

HV211

Апгрейд (код активации программной опции)  встроенный следящий генератор

5800.2290.02

HV212

Апгрейд (код активации программной опции)  расширение частотного диапазона до 3 ГГц



5800.2302.02

HV213

Апгрейд (код активации программной опции)  предварительные испытания на ЭМС и предусилитель

5800.2319.02

HO720

Сдвоенный интерфейс RS-232/USB

3594.3660.02

HO732

Сдвоенный интерфейс Ethernet/USB

5800.3209.02

HO740

Интерфейс IEEE-488 (GPIB)

3622.3194.02

HZ13

Интерфейсный USB-кабель 1,8 м

3594.3890.02

HZ14

Интерфейсный последовательный кабель Sub-D 9-пин, 1,8 м

3594.3902.02

HZ20

Переходник (адаптер) BNC-4 мм banana

3594.3977.02

HZ33

Измерительный кабель, 50 Ω, BNC-BNC, 0,5 м

3594.4073.02

HZ34

Измерительный кабель, 50 Ω, BNC-BNC, 1 м

3594.4096.02

HZ46

Комплект для монтажа в 19-дюймовую стойку, 4RU

3594.6399.02

HZ72

Кабель GPIB, 2 м

3594.4296.02

HZ99

Чехол для защиты и транспортировки прибора

3594.6447.02

HZ520

Антенна с разъемом BNC

3594.4167.02

HZ525

Оконечная нагрузка 50 Ω, разъем N-тип

3594.6401.02

HZ547

КСВН-мост (3 ГГц)

3594.6424.02

HZ560

Ограничитель кратковременных помех

3594.4250.02

HZ575

Преобразователь 75 Ω - 50 Ω

3594.4273.02

HZO30

Активный пробник: 1 ГГц, 0.9 пФ, 1 МΩ

3594.6460.02

HZ530

Набор пробников ближнего поля для анализа ЭМП (до 1 ГГц): (активные пробники Е-поля. Н-поля, с высоким импедансом, BNC-кабель и шнур питания)

3594.4180.02

HZ540

Набор пробников ближнего поля для анализа ЭМП (до 3 ГГц): (пробники Е-поля (HZ551), Н-поля (HZ552), с высоким импе- дансом (HZ553), кабель N-SMA)

3594.4196.02

HZ540L

Набор пробников ближнего поля для анализа ЭМП (3 ГГц): (набор HZ540 (без HZ553) + пробник малой емкости HZ555)

3594.6418.02

HZ550

Расширенный набор пробников ближнего поля (до 3 ГГц): (набор HZ540 +пробник Н-поля (HZ554) + активная антенна HZ556)

3594.4221.02

HZ550L

Расширенный набор пробников ближнего поля (до 3 ГГц): (набор HZ550 (без HZ553) + пробник малой емкости HZ555)

3594.6430.02

HM6050-2

Двухпроводный V-эквивалент сети (LISN)

3594.4415.02

EMC-SET1

Комплект для предварительных испытаний на ЭМС (1 ГГц): (в составе: HMS-X+EMC, HM6050-2, HZ530, ПО HMExplorer)

3593.2225.02

EMC-SET2

Комплект для предварительных испытаний на ЭМС (3 ГГц):

(в составе: HMS-X+3G+EMC, HM6050-2, HZ540,ПО HMExplorer)

3593.2231.02
