Greenlee 702K - тестовый набор

Артикул: GT-702K

Товар не поставляется

Описание

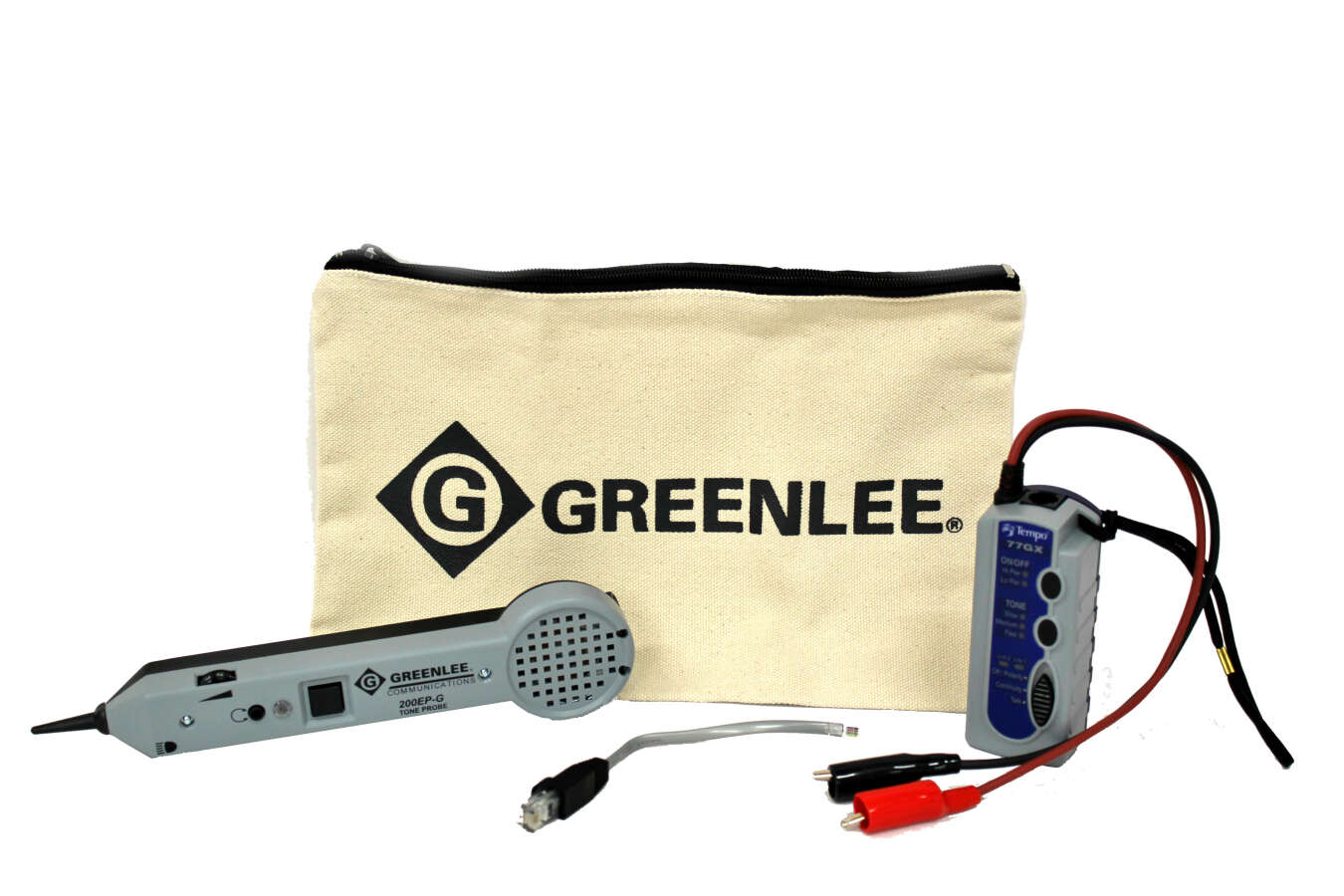

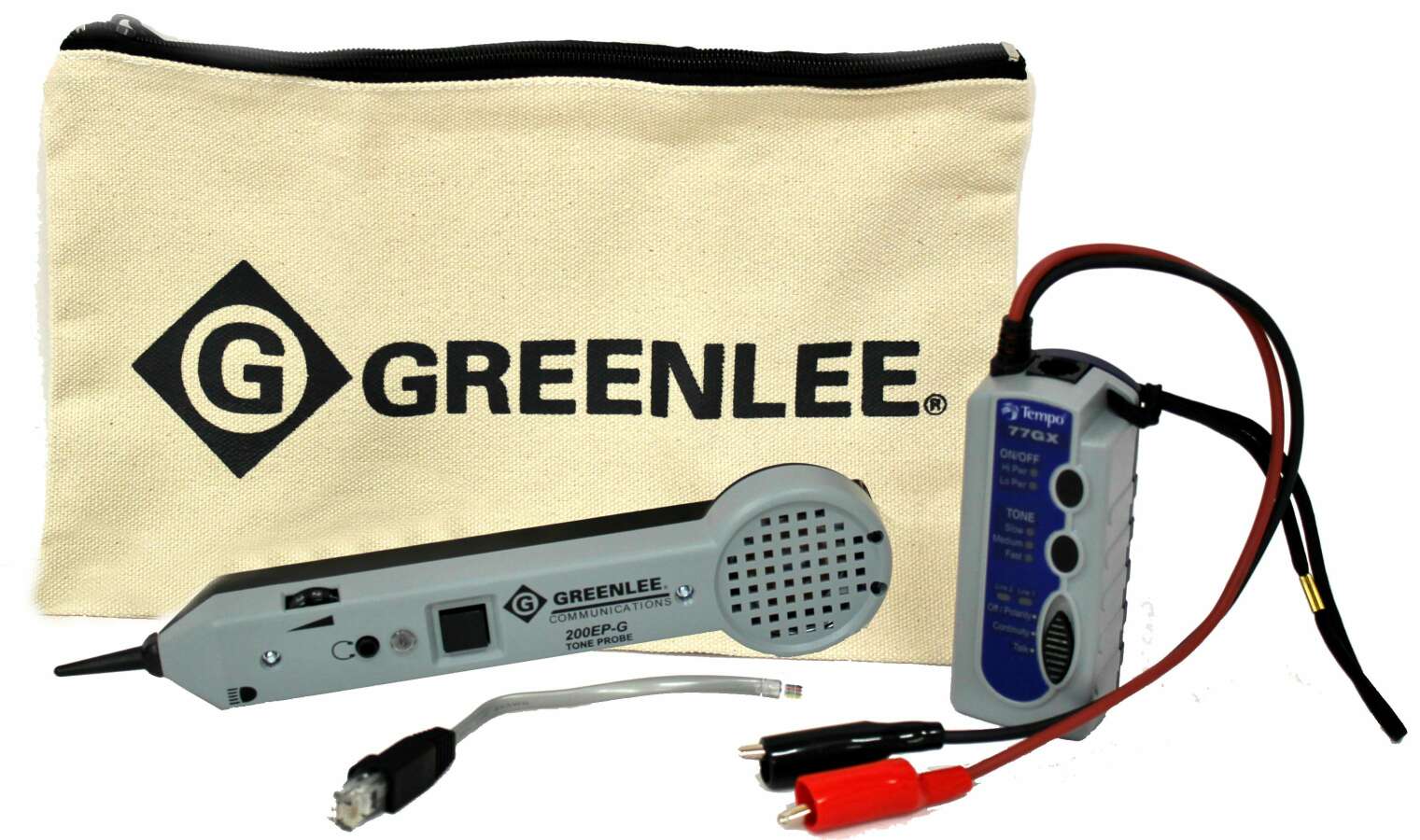

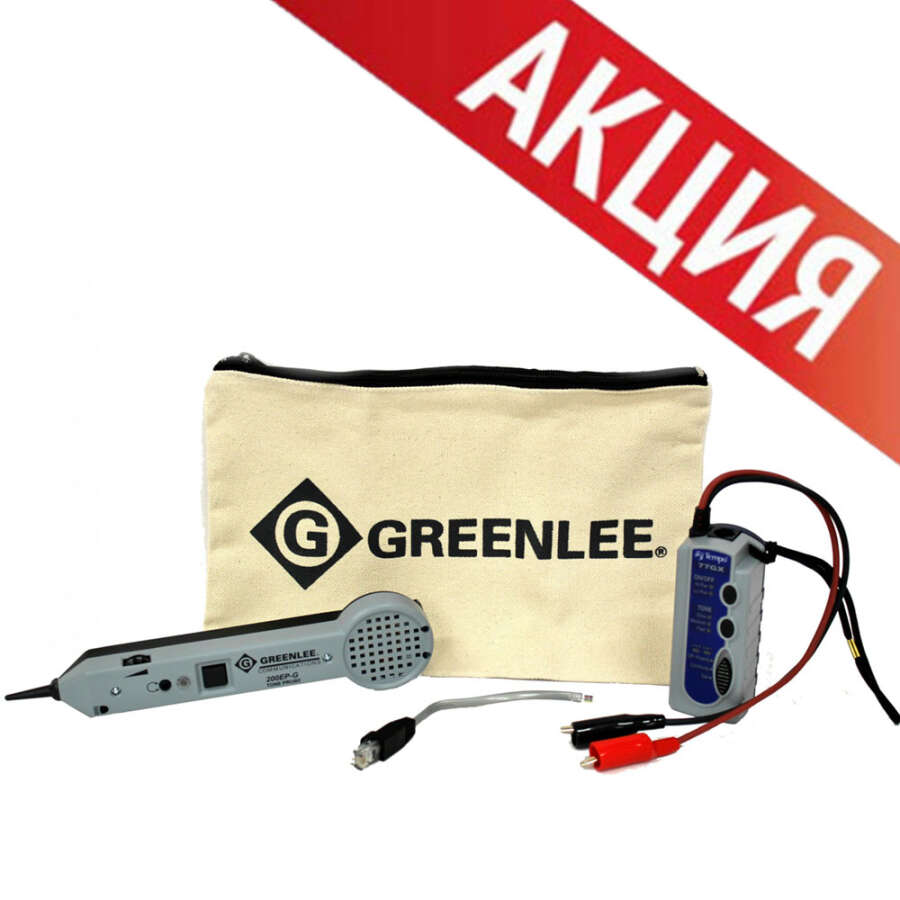

Greenlee 702K - тестовый набор для обслуживания телекоммуникационных сетей. Он состоит из тонального генератора 77GX, индуктивного щупа 200EP-G и сумки для транспортировки.

Функциональные особенности Greenlee 702K:

идентификация нужной пары или порта на кроссе
отбор кабелей из пучка
определение полярности телефонной линии (2 линии)
определение наличия короткого замыкания (звуковой сигнал и LED индикатор)
организация канала служебной связи (подача питающего напряжения 5,5 В для микрофона тестовой телефонной трубки)
сопряжение с гарнитурой
переключение частоты тонального сигнала (3 сигнала)
подсветка рабочего пространства индуктивным щупом
мощность сигнала генератора 8 дБм
защита по напряжению выводов генератора: 60 В

Технические характеристики тестового набора Greenlee 702K

Параметр	Значение

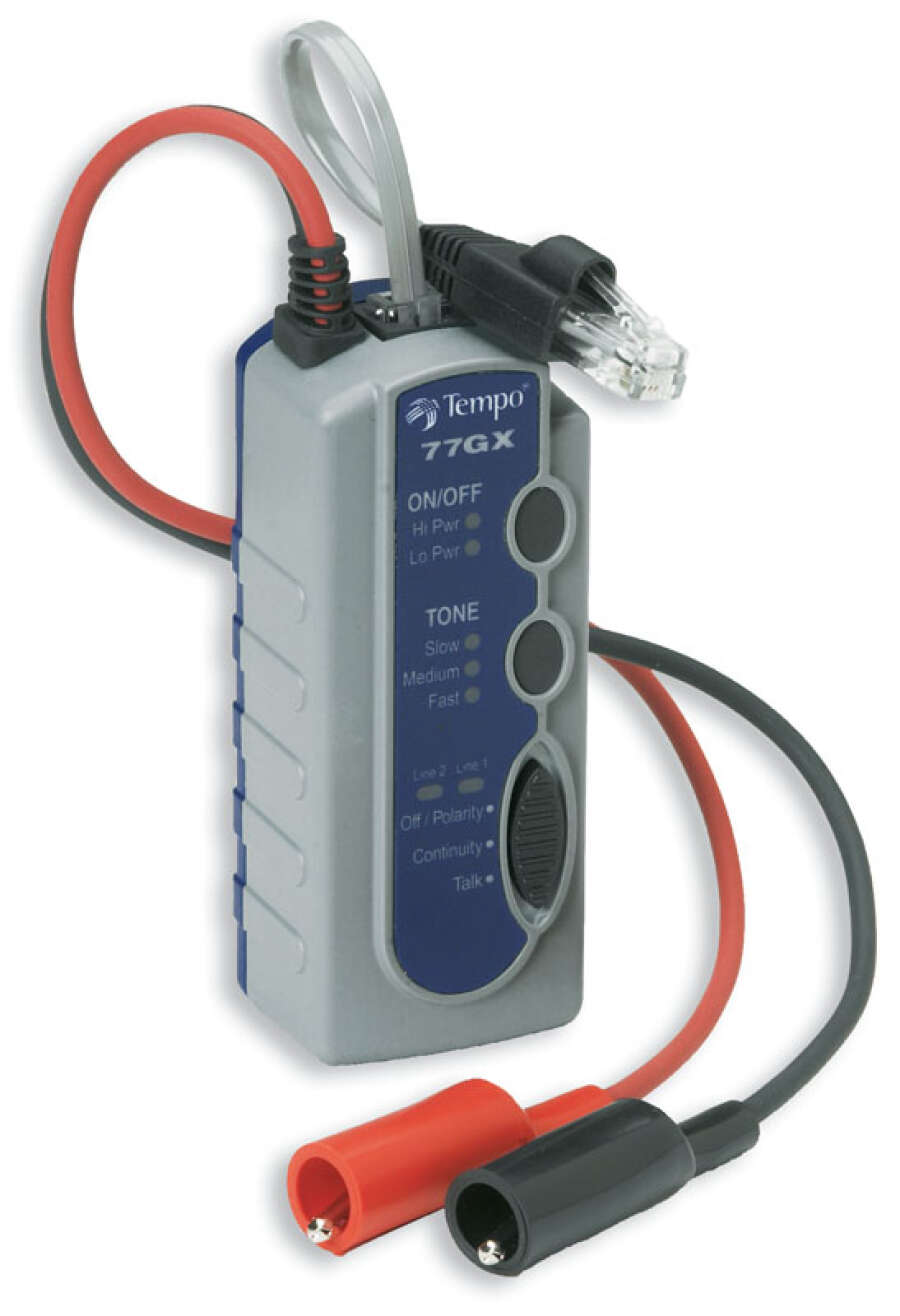

Тональный генератор
Частота тонального сигнала, Гц	577/984
Выходная мощность, дБм*	+8; +1
Выходное разговорное напряжение, В*	5,5 В
Акустический сигнал (при определении короткого замыкания), Гц	1,3; 6; 13
Выходные разъемы	крокодил, RJ11
Защита по напряжению, В	60
Питание	Батарея 9В (крона)
Температура эксплуатации, °C	от 0° до +50
Температура хранения, °C	от -50° до +75
Габариты, мм	101 х 41 х 38
Вес, кг	0,13

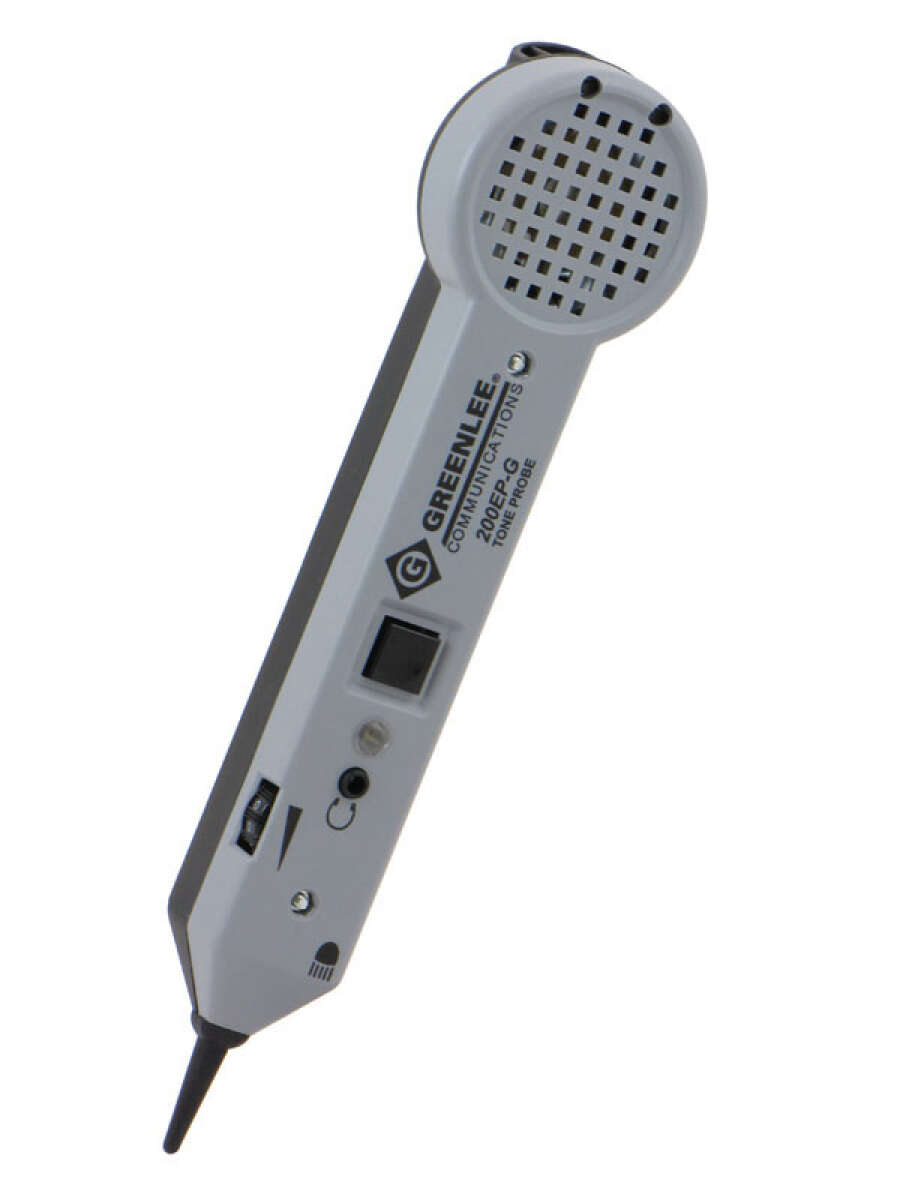

Индуктивный щуп
Диапазон принимаемых частот	500 Гц – 5 кГц
Коэффициент усиления, дБ	30
Импеданс, МОм	100
Сопротивление наконечника	Металлического: 0 Ом Пластикового: 300 Ом
Разъем под гарнитуру	3,5 мм (стерео, Min 8 Ом)
Питание	Батарея 9В (крона)
Длительность работы от батареи, час	50
Температура эксплуатации, °C	от 0° до +50
Температура хранения, °C	от 0° до +50
Габариты, мм	231 х 55 х 28
Вес, гр	145

*при сопротивлении 600 Ом

Комплект поставки тестового набора Greenlee 702K

Тональный генератор 77GX – 1 шт.
Индуктивный щуп 200EP-G – 1 шт.

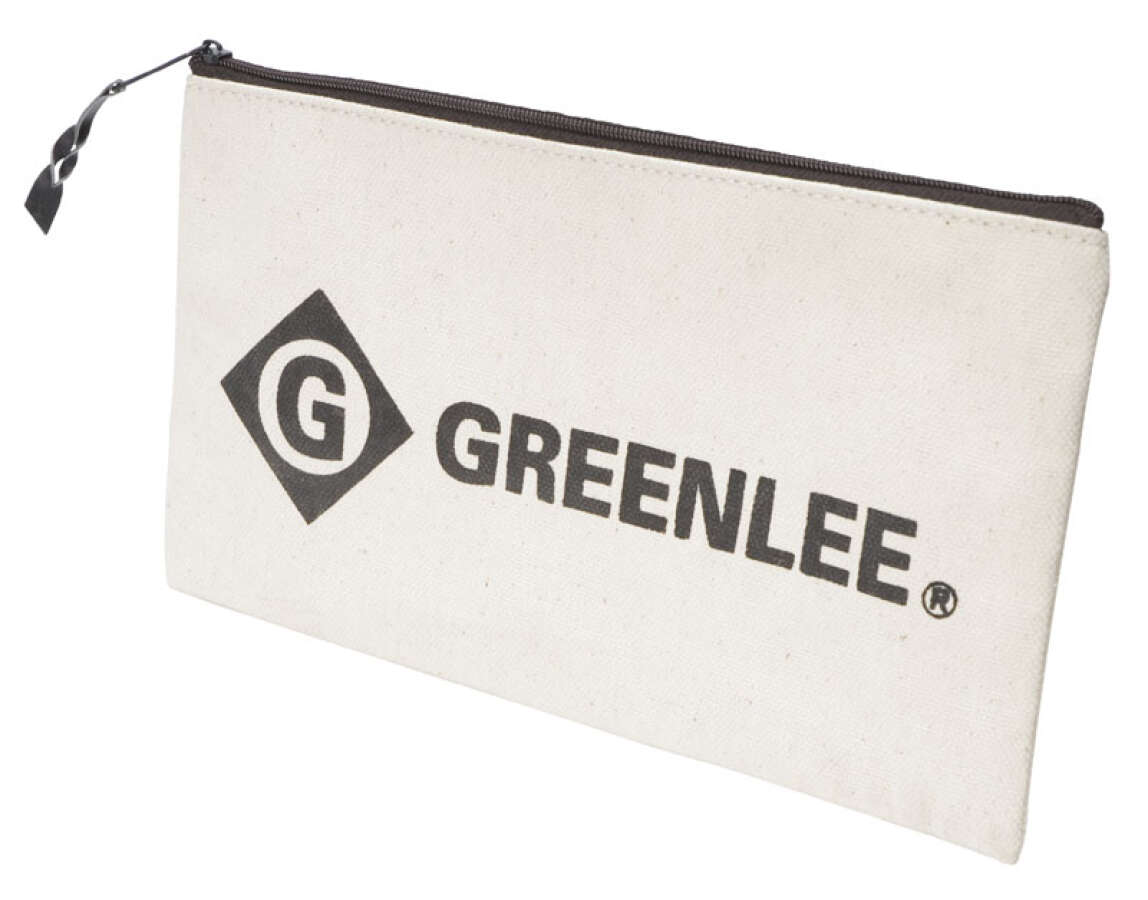

Сумка для транспортировки – 1 шт.
