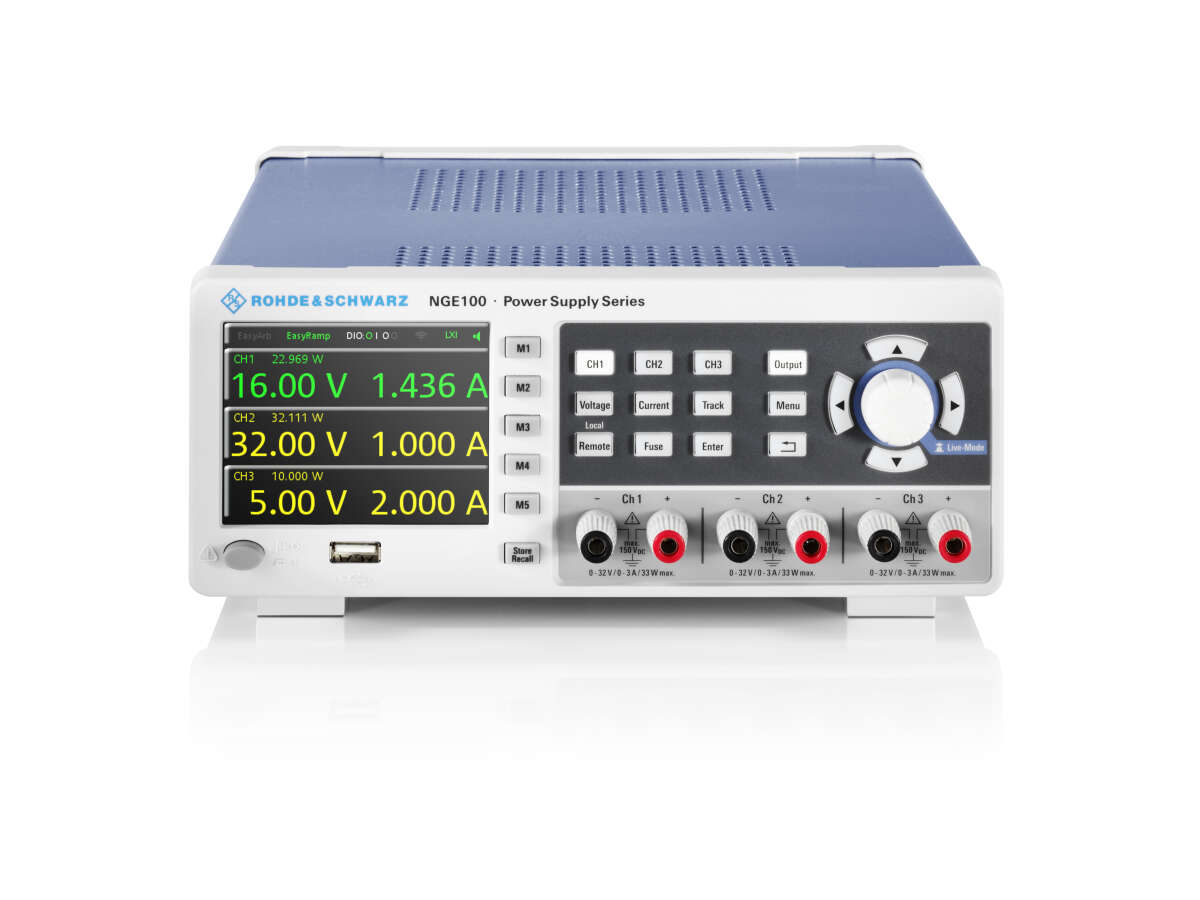

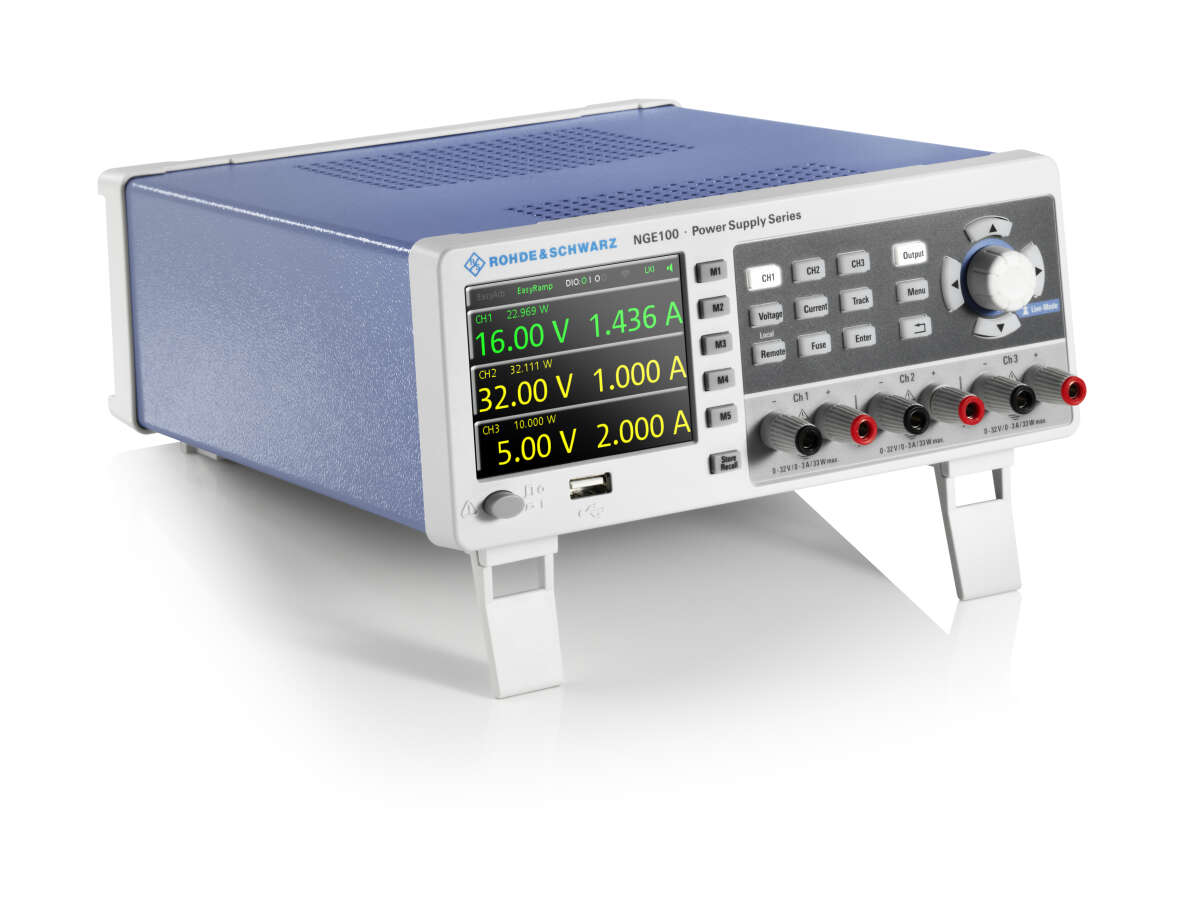

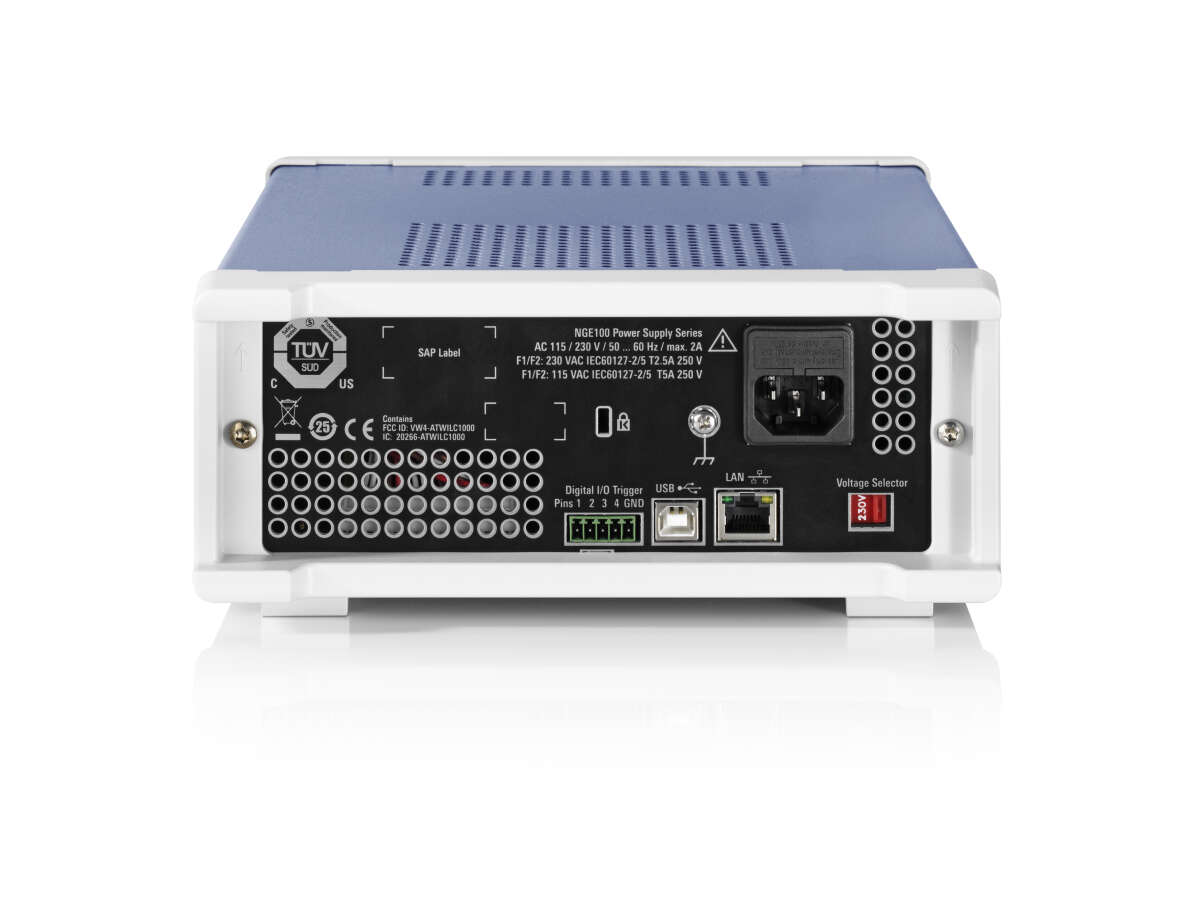

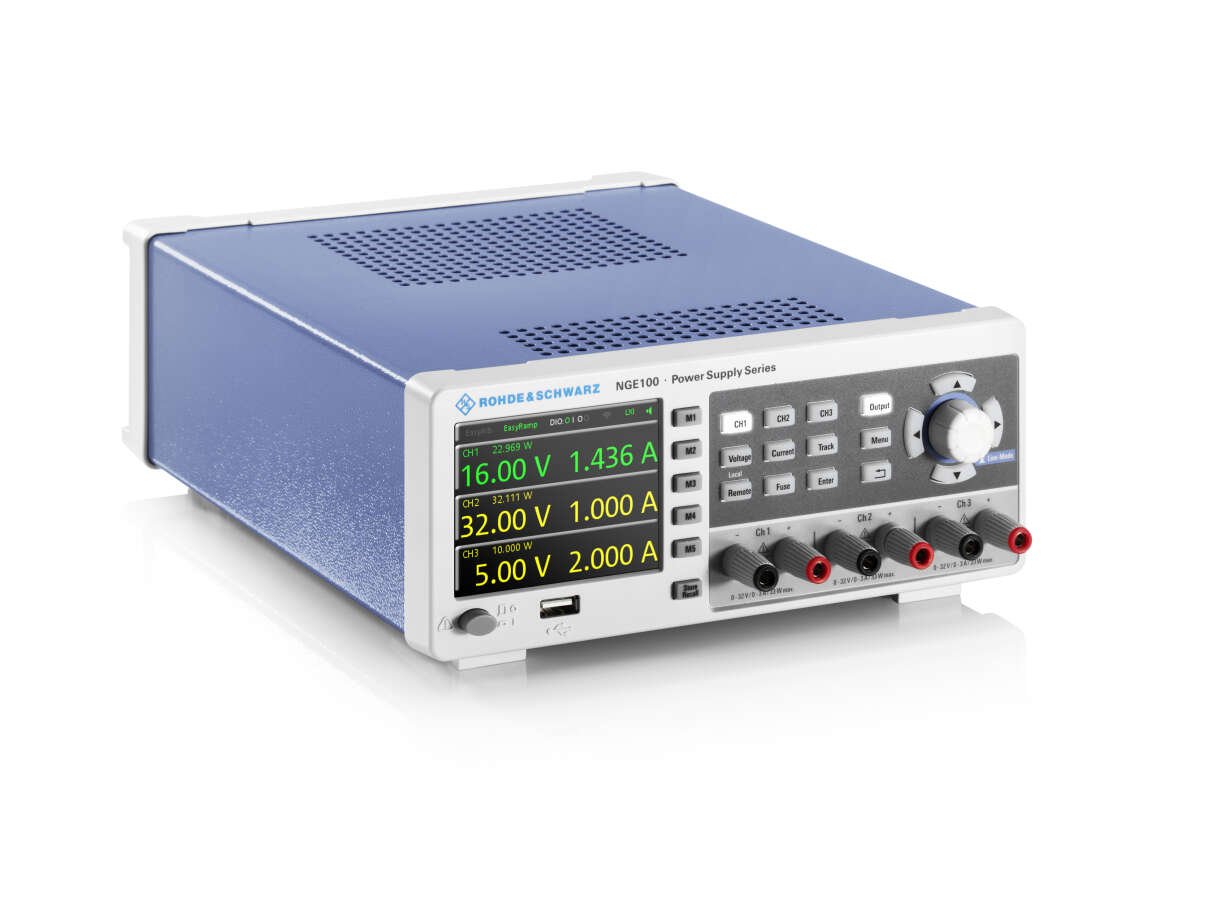

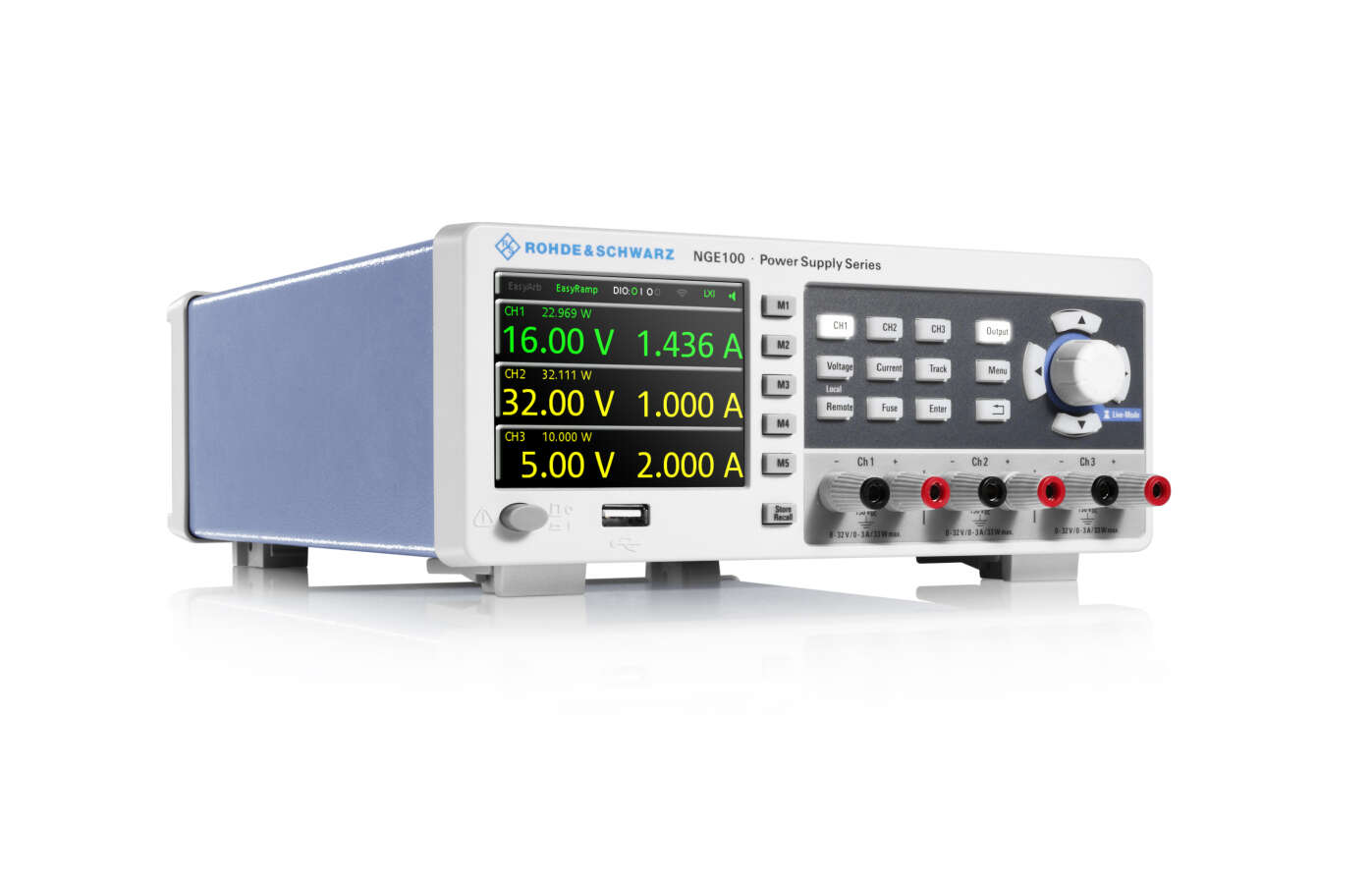

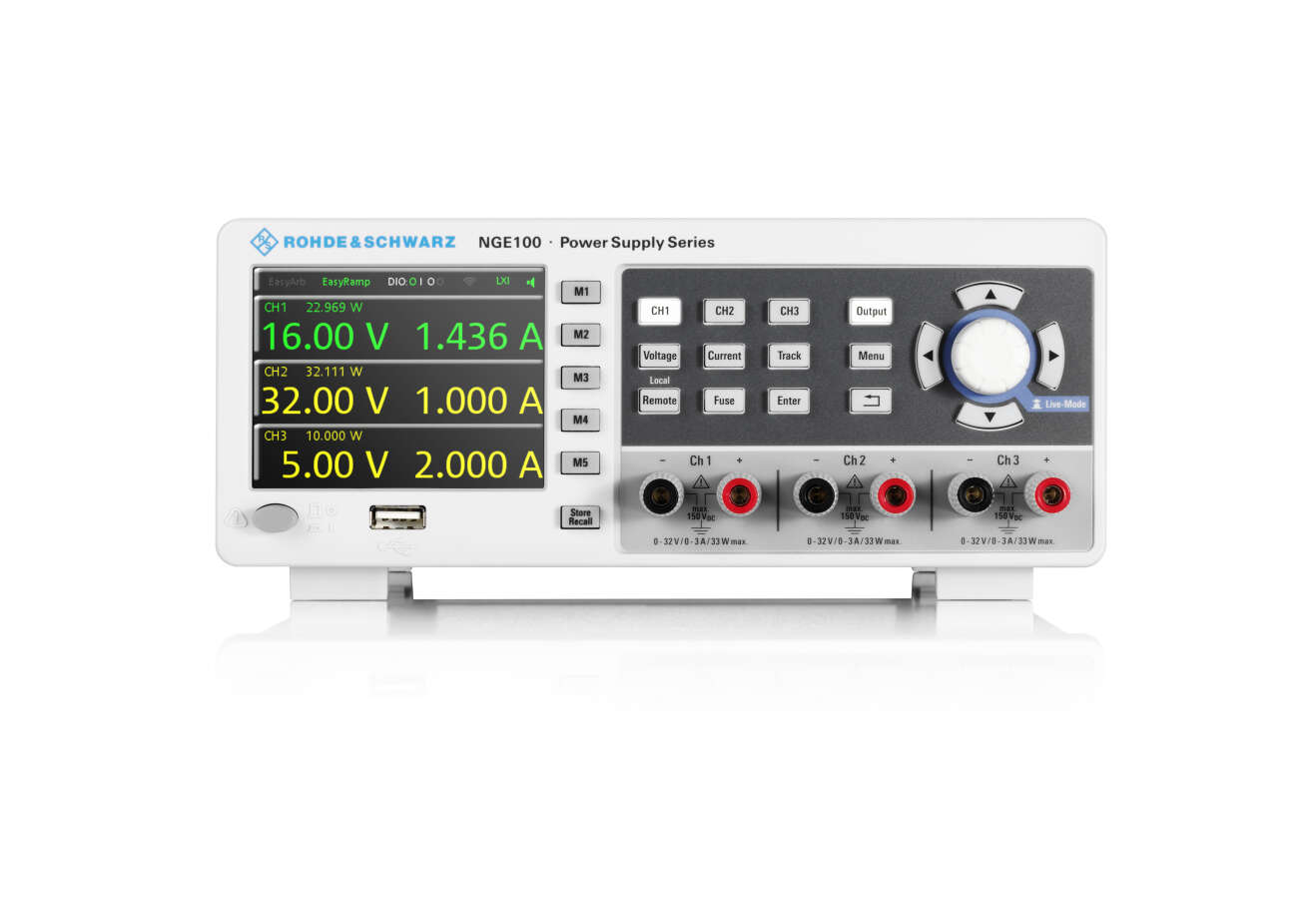

Rohde&Schwarz NGE103 - источник питания, 3 канала, выходная мощность 100 Вт, 0-32
Артикул: RS-NGE103
Товар не поставляется
Серия источников питания NGE100 состоит из надежных, высокопроизводительных и доступных по цене приборов. Они обеспечивают высокую эффективность в сочетании с низким уровнем пульсаций и набором удобных функций, которые обычно не встречаются в приборах данного класса.
Особенности:
- Источник питания Rohde&Schwarz NGE103 с тремя каналами;
- Максимальная выходная мощность 100 Вт (33,6 Вт на канал);
- Максимальное выходное напряжение 32 В на канал ( до 64 В/96 В при последовательном включении);
- Максимальный выходной ток 3 А на канал (до 6 А/9 А при параллельном включении);
- Электронный предохранитель (OCP), защита от перенапряжения (OVP), защита от превышения мощности (OPP), защита от превышения температуры (OTP);
- USB-интерфейс (VCP/TMC), опциональный LAN-интерфейс (LXI), опциональный беспроводной LAN-интерфейс;
- Опциональный цифровой вход/выход (4-битный).
Комплект поставки:
- Прибор;
- Набор кабелей питания
Технические характеристики Rohde&Schwarz NGE103
| Параметр | Значение | |
| Электрические данные | ||
|
Количество выходных каналов |
|
3 |
|
Суммарная выходная мощность |
|
100 Вт |
|
Максимальная выходная мощность |
на канал |
33,6 Вт |
|
Выходное напряжение |
на канал |
от 0 В до 32 В |
|
Выходной ток |
на канал |
от 0 А до 3 А |
|
Нестабильность по сети и нагрузке |
||
|
Режим постоянного напряжения |
± (% от вых. значения + смещение) |
|
|
Режим постоянного тока |
± (% от вых. значения + смещение) |
|
|
Пульсации напряжения |
от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 |
тип. тип. |
|
Пульсации тока |
от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 |
тип. |
|
Время восстановления |
изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного напряжения |
200 мкс |
|
Погрешность установки (+23 °C –3 °C/+7 °C) |
||
|
Напряжение |
± (% от вых. значения + смещение) |
|
|
Ток |
± (% от вых. значения + смещение) |
|
|
Обратное считывание (+23 °C –3 °C/+7 °C) |
||
|
Напряжение |
± (% от вых. значения + смещение) |
|
|
Ток |
± (% от вых. значения + смещение) |
|
|
Разрешение |
||
|
Напряжение |
|
10 мВ |
|
Ток |
|
1 мА |
|
Максимальное напряжение относительно земли |
|
150 В постоянного тока |
|
Максимальное обратное напряжение |
|
33 В |
|
Максимальное инверсное напряжение |
|
0,4 В |
|
Максимально допустимый ток в случае инверсного напряжения |
|
3 А |
|
Температурный коэффициент |
± (% от вых. значения + смещение) |
напряжение: ток: |
|
Выброс выходного напряжения в случае активного канала и отключении сетевого питания |
|
|
|
Время обработки команды |
|
≤ 30 мс |
|
Период программирования (в пределах 1 % конечного значения) |
||
|
Положительное изменение напряжения |
без нагрузки |
10 мс + время обработки команды |
|
|
полная нагрузка (резистивная) |
10 мс + время обработки команды |
|
Отрицательное изменение напряжения |
без нагрузки |
500 мс + время обработки команды |
|
|
полная нагрузка (резистивная) |
10 мс + время обработки команды |
|
Защита от перенапряжения |
|
регулируется для каждого канала |
|
Защита от превышения мощности |
|
регулируется для каждого канала |
|
Электронный предохранитель |
|
регулируется для каждого канала |
|
Время срабатывания |
(Iнагр > Iсраб × 2) |
|
|
Время срабатывания для связанных каналов |
|
|
|
Задержка срабатывания |
регулируется для каждого канала |
от 10 мс до 10 с (с шагом 10 мс) |
|
Защита от перегрева |
|
да |
|
Счетчик электроэнергии |
|
да |
|
Выходная линейно-нарастающая функция (EasyRamp) |
|
да |
|
Время действия функции EasyRamp |
|
от 10 мс до 10 с |
|
Вход запуска |
||
|
Минимальный интервал запуска |
|
10 мс |
|
Время срабатывания запуска |
|
|
|
Уровень запуска |
|
ТТЛ |
|
направление перепада |
|
нарастающий, спадающий |
|
Произвольная функция (EasyArb) |
||
|
Параметр |
|
напряжение, ток, время |
|
Максимальное количество точек |
|
128 |
|
Время пребывания |
|
от 10 мс до 600 с |
|
Режим повторения |
|
непрерывный или импульсный режим с числом повторе- ний от 1 до 255 |
|
Запуск |
стандартно
опционально |
вручную,
посредством дистанционного управления или через опциональный вход запуска (опция NGE-K103) |
|
Интерфейсы |
||
|
Разъемы на передней панели |
канальные выходы |
4 мм винтовые гнезда |
|
Интерфейсы дистанционного управления |
стандартные |
USB-TMC, USB-CDC (виртуальный COM) |
|
|
опциональный |
LAN (LXI), NGE-K101 |
|
|
опциональный |
беспроводной LAN, NGE-K102 |
|
Интерфейс запуска и управления |
опциональный |
цифровые входы/выходы, NGE-K103 |
|
Общие данные |
||
|
Номинальное напряжение сети питания |
переменного тока |
115/230 В (±10 %) 50/60 Гц |
|
Потребляемая мощность |
максимальная входная мощность |
180 Вт |
|
Сетевые предохранители |
115 В перем. тока |
IEC 60127-2/5 T 5 А 250 В |
|
|
230 В перем. тока |
IEC 60127-2/5 T 2,5 А 250 В |
|
Температура |
Диапазон рабочих температур |
от 0 °C до +40 °C |
|
|
Диапазон температур хранения |
от –20 °C до +70 °C |
|
Относительная влажность |
без конденсации |
от 5 % до 80 % |
|
Дисплей |
|
3,5", QVGA |
|
Возможность монтажа в стойку |
½ 19" |
опция HZC95 |
|
Габариты |
Ш × В × Г |
222 мм × 88 мм × 280 мм |
|
Масса |
|
4,5 кг |
Опции и аксессуары Rohde&Schwarz NGE103
|
Артикул |
Наименование |
Код |
|
Базовый блок |
||
|
NGE102 |
Двухканальный источник питания |
5601.1414.02 |
|
NGE103 |
Трехканальный источник питания |
5601.1414.03 |
|
Программные опции |
||
|
NGE-K101 |
Дистанционное управление через Ethernet-интерфейс |
5601.2204.03 |
|
NGE-K102 |
Беспроводное дистанционное управление |
5601.2210.03 |
|
NGE-K103 |
Цифровые входы/выходы запуска |
5601.2227.03 |
|
Дополнительное оборудование |
||
|
HZC95 |
19” стоечный адаптер, 2 HU |
5800.2054.02 |
