Цифровой кабельный прибор Sidekick T&ND

Артикул: TR-1144-5000

Цена: 191 118.28 руб.

Средний срок поставки: 10-12 недель

Закрыть
от 0 руб.
191 118.28 руб.

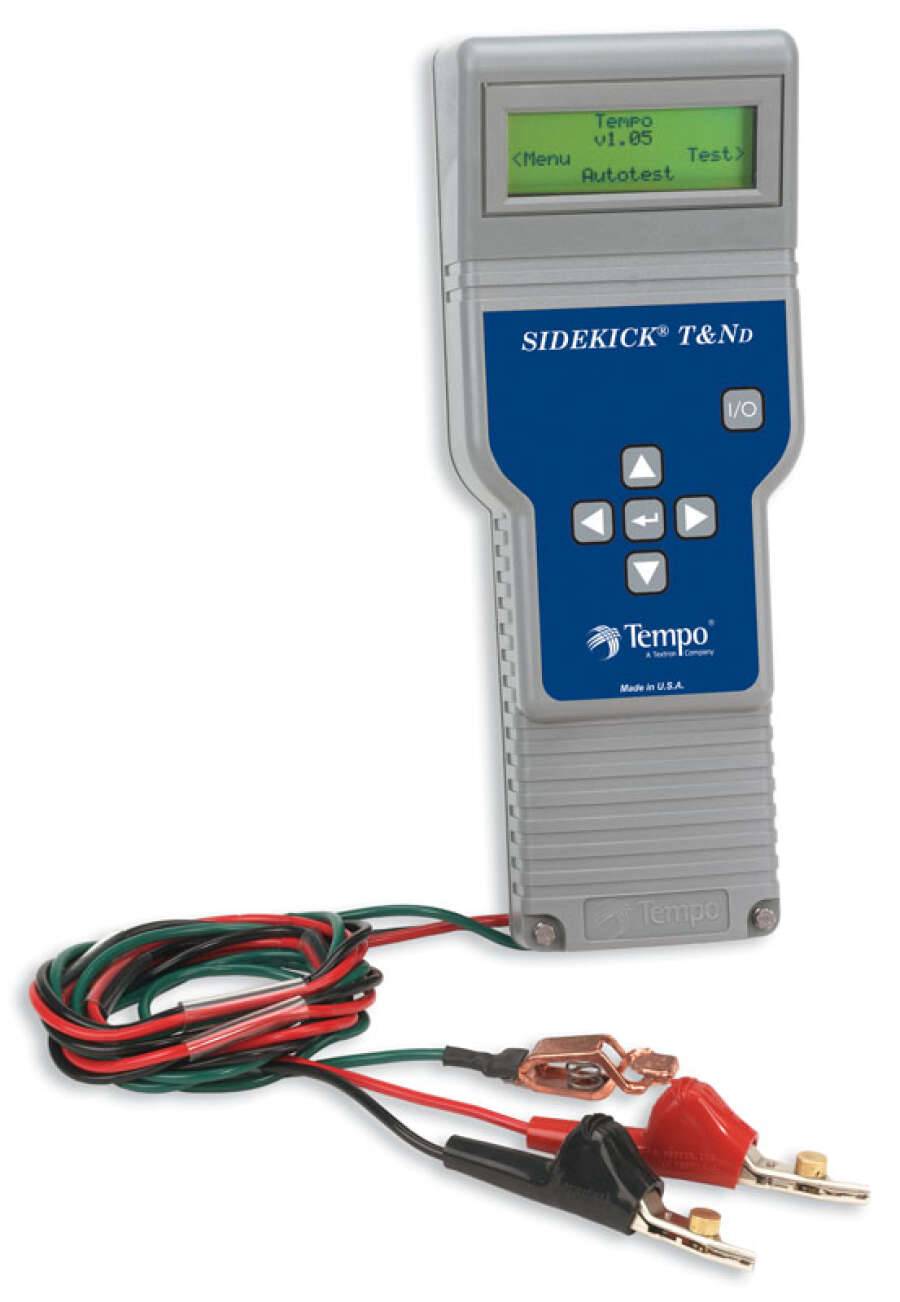

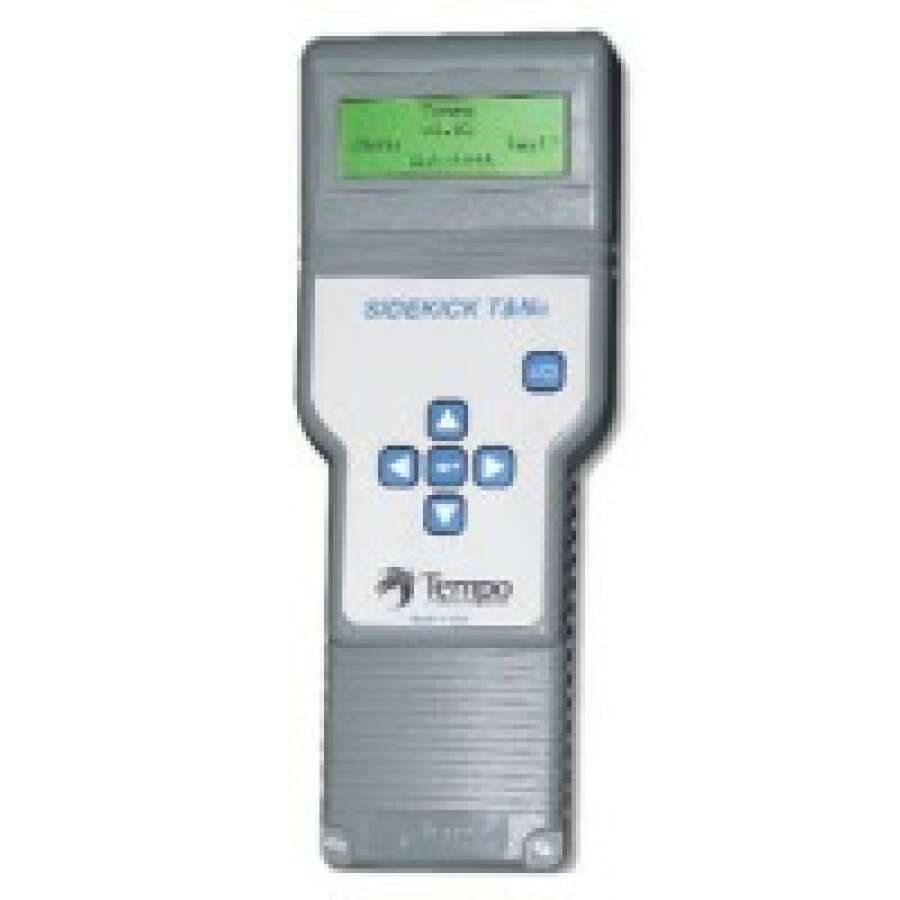

Tempo Sidekick T&ND - это многофункциональный тестовый прибор, который способен облегчить повседневную работу персонала, обслуживающего медные кабельные линии. Он выполнен в прочном корпусе, оснащен высококонтрастным ЖК дисплеем и удобным управлением. Благодаря функции "Автотест" Sidekick T&ND позволяет нажатием одной кнопки выполнить комплексную оценку кабельной пары (измеряется 22 параметра). Состав тестов, проводящихс в режиме "Автотест" и их последовательность выполнения легко редактируется в меню прибора. Для детальной диагностики и локализации повреждений кабеля, анализатор позволяет также в ручном режиме находить обрыв в кабеле, утечку на землю, шумы, пупиновские катушки, определять баланс пары и напряжение в линии, а также измерить сопротивление шлейфа.

Особенностью функции "Leakage Test" является  возможность определения «плавающих» резистивных повреждений.

Когда пара выходит из строя, в области повреждения формируется изолирующий оксидный слой. Из-за этого, в момент проведения ремонтных работ, некоторые повреждения могут оказаться недоступными для диагностики (но сказываться на качестве пары). При тестировании прибором Sidekick T&ND в линию посылается импульс 135 В, который «пробивает» оксидный слой и позволяет проводить полную диагностику пары.

Особенности анализатора Tempo Sidekick T&ND

  • функция "Автотест" для диагностики основных параметров пары (22 теста) одним нажатием кнопки;
  • функция определения устойчивость медных пар к воздействию шумов;
  • измерение напряжения постоянного и переменного тока
  • определение утечки, сопротивления и тока в контуре;
  • измерение уровня шумов в линии и степени влияния источников электропитания;
  • измерение потерь в цепи;
  • определение длины кабеля по емкости;
  • определение наличия пупиновских катушек (до 4-х);
  • легко читаемый при любом освещении черно-белый 4-строчный ЖК дисплей;
  • индикация низкого заряда батареи

Комплект поставки Tempo Sidekick T&ND

  • анализатор Sidekick T&ND – 1 шт.
  • измерительные шнуры – 1 компл (3 шт.)
  • инструкция по эксплуатации – 1 шт.
  • сумка для транспортировки – 1 шт.

Технические характеристики анализатора Tempo Sidekick T&ND

Параметр Значение
Переменное напряжение Диапазон, В эфф 0 – 300
Разрешающая способность, В эфф 0,1
Погрешность, % ±3
Частота, Гц до 60
Постоянное напряжение Диапазон, В эфф 0 – 300
Разрешающая способность, В эфф 0,1
Погрешность, % ±3
Стрессовое тестирование Диапазон, дБошС (dBrnC) 0 – 82
Разрешающая способность, дБошС (dBrnC) 0,1
Погрешность, дБошС (dBrnC)
  • ±5 (общая)
  • ±5 (от 10 до 50 dBrnC)
Предельное значение +90 dBrnC ±4 dBrnC
Утечка (сопротивление изоляции) Диапазон, МОм 0 – 100
Разрешающая способность 10 кОм
Погрешность ±10 кОм
Сопротивление шлейфа Диапазон, МОм 0 – 1 (автоматический выбор предела)
Разрешающая способность, Ом 0,1 Ом (0 – 99 Ом) ±3% / 10 Ом
Погрешность 0,1 Ом (1 кОм – 1 МОм) ±3% / 1 кОм
Емкостной мост Диапазон, м 0 – 18300
Разрешающая способность / Погрешность

0,3 (0 – 30 м)

0,3 (30 – 6100 м)

0,3 (6100 – 18300 м)

5% / 0,6 м

4%

10%

Ток шлейфа Диапазон, мА 0 – 100 мА
Разрешающая способность 0,1 мА
Погрешность ±2 мА
Пупиновские катушки Количество обнаруживаемых до 4-х
Шум в линии Диапазон 0 – 75 dBrnC
Разрешающая способность 0,1 dBrnC
Погрешность ±2 dBrnC
Влияние источников электропитания Диапазон 0 – 100 dBrnC
Разрешающая способность 0,1 dBrnC
Погрешность ±2 dBrnC
Затухание Диапазон 0 – -15 dB
Разрешающая способность 0,1 dB
Погрешность ±0,5 dB
Окружающие условия Температура эксплуатации 0 – +60 °C
Температура хранения -40 – +70 °C
Габариты   273 х 108 х 63 мм
Вес   0,9 кг
Питание Батареи 4 АА (LR6) щелочные
Время работы от батарей 24 часа непрерывной работы



Дополнительные материалы
Datasheet (eng)
