VIAVI Observer APEX позволяет оценить качество сети и приложений со стороны восприятия его конечным пользователем, коррелируя данные сетевого уровня полученные от GigaFlow, а также пакетные данные собранные в GigaStor. Всё это позволяет ИТ-специалистам на высоком уровне обеспечивать качество предоставляемых ИТ-услуг.



Observer APEX это единая панель инструментов для всех модулей Observer, обеспечивающая управление производительностью сети, благодаря всесторонней видимости всех пользовательских запросов в разрезе качества работы сетевых сервисов по отношению к ним. Она позволяет усилить защиту сетевой безопасности за счет определения аномальной активности приложений и поведения пользователей, а также углубленной экспертизы безопасности после возникновения событий.

VIAVI Observer APEX служит централизованной отправной точкой для поиска и устранения неполадок в работе сетевых служб, мониторинга сетевых ресурсов, оказания помощи в расследовании инцидентов, решения спорных вопросов или подтверждений нарушений безопасности. Отсюда, ИТ-специалисты могут быстро получить доступ к информации о соответствующей сетевой инфраструктуре и пользовательских операционных показателей.

Observer APEX является готовым решением с уникальным функционалом для мониторинга и диагностики производительности сети (NPMD). Администратор системы получает прозрачную картину сети, что позволяет ему быстро устранять неполадки в работе приложений и сетевых взаимодействий.



Преимущества VIAVI Observer APEX

  • Пользовательский дашборд отображает понятные графики качества работы сетевых служб и сервисов, а также их состояние.
  • Оценка качества обработки пользовательского запроса сервером приложений на основе TCP анализа и визуализация на отдельных графиках или комбинированных пользовательских дашбордах.
  • Предустановленная система переходов от одного дашборда к другому, позволяющая быстро, пошагово локализовать проблему обработки пользовательского запроса сервером приложений.
  • Автоматическое распознавание взаимозависимостей приложений позволяет быстро просматривать структуру многоуровневых “N-Tier” приложения без предварительной настройки.
  • Экспертиза безопасности и возможность реконструкции любой сессии, благодаря записанным на GigaStor «сырым данным», позволяет выполнить подробный анализ взаимодействий между хостами.
  • Интеграция с GigaFlow позволяет подробно анализировать потоковые данные (NetFlow) и выявлять наличие глобальных угроз, инспектируя трафик между каждым хостом и устройством.



VIAVI Observer APEX можно развернуть как на физическом сервере, так и в виде программного обеспечения установленного в виртуальную среду.



G4-APEX-ENT-32T

Сервер Observer APEX модели G4-APEX-ENT-32T это лучшее решение для любого ЦОДа.








Технические характеристики сервера G4-APEX-ENT-32T

Система
Развёртывание Физический сервер
Предустановленный объём дисковой памяти 32 ТБ
Максимальный объём дисковой памяти 32 ТБ
Подсветка линка порта управления (LOM) Да
Резервируемые диски для операционной системы Да
Поддержка горячей замены дисков операционной системы Да
Размер диска для операционной системы 1 ТБ
Поддержка горячей замены дисков в RAID Да
Версия RAID 5
Наличие салазок крепления (Model 22113260) Да
Операционная система Windows 2012 R2
Физические характеристики
Высота в стойке 2U
Ширина в стойке 19"
Глубина 26"
Вес с комплектом креплений и салазками* 32,2 кг
Вес без креплений и салазок 29 кг
Интерфейсы
Интерфейсы захвата трафика Нет
Скорость интерфейсов -
Поддерживаемые трансиверы**
Питание
Резервируемые блоки питания Да
Входящая частота тока 50/60 Гц
Входящее напряжение 100V-240V авто определение
Потребляемый ток 3.30A
BTU (БТЕ - британская тепловая единица) 1262 BTU/hr
Рабочее напряжение 120V
Мощность 370 Вт
Относительная влажность (без конденсации) 20-80%
Температура (эксплуатационная) 10°C - 35°C
Температура (хранения) -20°C - 65°C

* В случае заказа оборудования в комплекте с креплениями и салазками.

** Поддерживаются любые типы медных SFP 10/100/1000, 1Gb SX/LX. Любые типы оптических SFP+ 10Gb SR/LR. Любые типы QSPF+ 40Gb SR/LR/BiDi/Universal.



Комплект поставки:

Каждый сервер поставляется с некоторым набором коробок. Комплект каждой коробки может отличаться в зависимости от конкретного заказа.
Все коробки пронумерованы как указано ниже. Пример описания коробки №1.



Box 1

  • Сервер с предустановленными жесткими дисками - 1шт
  • Набор салазок - 1шт
  • Кабели питания - 2шт
  • Ethernet кабели - 2шт
  • Конверт с лицензиями и информацией об активации продукта - 1шт
  • Краткое руководство - 1шт

Перед установкой убедитесь, что вы получили все заказанные позиции.





Установка Observer APEX на собственное серверное оборудование или в виртуальную машину

Минимальные и рекомендованные системные требования для Observer APEX

  Минимальные Рекомендованные Оптимальные
Процессор / CPU 4 Core CPU 8 Core CPU 12 Core CPU или больше
Оперативная память 8 ГБ 16 ГБ 64 ГБ или больше
Минимально рекомендованный объём свободного дискового пространства* 500 Мб 500 Мб 500 Мб
Объём дисковой памяти** не менее 500 Гб 4-диска RAID 5 по: 1 ТБ диску @ 7200 RPM 8-дисков RAID 5 по: 1 ТБ диску @ 7200 RPM или более
Операционная система Windows 7 х64 или новее Windows 7 х64 или новее Windows 7 х64 или новее
Сетевая карта Виртуальный сетевой интерфейс Физическая серверная сетевая карта Физическая серверная сетевая карта Intell

* Минимальный объём свободного дискового пространства необходимый для функционирования операционной системы, сохранения логов ОС, загрузки патчей и тд.

** Возможно использование меньшего дискового пространства чем рекомендовано, но в этом случае сильно сократится время хранения аналитической информации в APEX.

*** Ниже информация о поддерживаемых операционных системах.



Рекомендация по использованию жёстких дисков в случае установки APEX на собственное железо.

Дисковый массив: Четыре (4) диска в RAID5. Чем выше скорость чтения, тем лучше.
Жёсткие диски: 7200 RPM HDD.

Внимание!!! Диски 5400 RPM HDD и SSD строго не рекомендуются к испоьзованию!



Поддерживаемые операционные системы.

Вы должны следовать строго рекомендованным требованиям установки APEX, в случае обращения в службу поддержки.

Название продукта 64-bit Windows* 32-bit Windows
VIAVI Observer APEX

Windows 7 (SP1 или выше) или новее

Windows Server 2008 R2 Enterprise, Standard, Web (SP1 или выше) или новее

Не поддерживается

* Если вы используете опцию Secure Boot, она должна быть обязательно выключена. Большинство версий Windows, от Windows 10 и позже имеют Secure Boot.





Понимание стратегии развёртывания Observer APEX.

Чтобы эффективно использовать Observer APEX, необходимо понимать, как в сети развернуты источники данных.

Место установки APEX, Observer Suite и зондов зависит от размера и уровня трафика в сети. Как правило, внедрение системы в местах с большим объёмом трафика должны иметь выделенную систему APEX, что приводит к трехуровневому распределению функций Observer APEX:

  • Observer APEX
  • Анализаторы Observer Suite
  • Зонды и коллекторы, которые собирают пакетные и потоковые данные

Мы настоятельно рекомендуем, чтобы любые компоненты комплекса VIAVI Observer, такие как: зонды, коллекторы трафика Observer GigaStor, Observer APEX, Observer Suite, коллекторы потоковых данных Observer GigaFlow и другие, были установлены со статическими IP адресами. Наличие динамического IP адреса может привести к путанице с отчетами при изменении адреса системы. Становится очень трудно сопоставить проблемы или историю, когда адреса меняются.



Пример 1. Для большой сети или большого объёма трафика.

Для больших сетей или сетей с интенсивным трафиком APEX может быть установлен отдельно от системы Observer analyzer который используется для сбора статистики трендов сети. Это формирует трехуровневую иерархию сбора данных и отчетности, когда зонды передают информацию в Observer, а Observer в свою очередь передаёт её в APEX.

Подсказка: Создайте уникальный экземпляр зонда, который будет использоваться исключительно для сбора данных трендов сети для APEX, и назовите его “APEX коллектор".



Пример 2. Для маленьких сетей или меньшего объёма трафика.

Для небольших сетей или сетей с небольшим объёмом трафика устройство APEX имеет предварительно загруженные APEX и Observer Suite, чтобы сформировать двухуровневую иерархию сбора данных и отчетности.





Дашборд настраиваемый пользователем

Observer APEX позволяет пользователю быстро конструировать собственный дашборд с легко-настраиваемыми виджетами для оценки текущего состояния сервиса, а так же его поведения за прошлый период. Нет ничего проще создания собственных отчётов, которые соответствуют корпоративным требованиям.









Оценка обработки клиентского запроса

Observer APEX позволяет оценить обработку клиентского запроса по каждой сетевой транзакции индивидуально и логически сгруппировать их в дашборде. Оценка качества обработки запроса конечного пользователя автоматически ассоциируется с объектом где физически находится запрашиваемый ресурс. Эта оценка визуализирована в качестве бального показателя от 0 до 10 с цветовой маркировкой для более удобного восприятия производительности сервиса. Там же есть краткое описание проблемы.









Производительность сайта (объекта)

Геолокационная аналитика обеспечивает осведомленность о работоспособности ИТ-служб на уровне региона, страны, города или центра обработки данных с возможностью еще большей степенью детализации для отдельных групп служб, к примеру, таких как бухгалтерия или другие подразделения. Пользователи могут видеть эти показатели аналитики в разрезе конкретной подсети или VLAN.









Предустановленные дашборды

Предустановленная система удобных переходов от одного дашборда к другому, позволяет быстро, пошагово локализовать проблему обработки пользовательского запроса сервером приложений.









Анализ многоуровневых приложений N-Tier

Возможность быстрого обнаружения всех взаимозависимостей приложений внутри одного сервиса. Карты строятся автоматически для отображения сложных взаимосвязей с удобной визуализацией. Это позволяет пользователям системы определять на каком этапе происходит снижение производительности по отклонению от пороговых значений в том числе сетевой задержки, сортируя все связи по статусу: критические, средние и приемлемые.







Интеллект Безопасности

Используя большое количество данных записанных на GigaStor (пакетные данные) и GigaFlow (потоковые данные типа NetFlow), Observer APEX выступает в виде отличного вспомогательного средства для существующих решений сетевой безопасности, сочетая в себе возможность ретроспективного анализа, идентификации угроз и распознавания типа трафика.







VIAVI Observer APEX собирает и агрегирует данные поступающие на пакетный коллектор GigaStor и коллектор потоковых данных GigaFlow, это позволяет достичь общеорганизационную эффективность и безопасность в зоне ответственности команды сетевиков и безопасников ИТ. Грамотно сочетая и коррелируя данные пакетного анализа с потоковыми данными (NetFlow), Observer APEX позволяет централизованно оперировать метаданными о качестве обработки пользовательского запроса, производительности и безопасности.

В качестве централизованной точки генерации отчётов для всей платформы VIAVI Observer, APEX позволяет гибко настраивать дашборды отображающие информацию в реальном времени и имеет возможность выгрузки отчётов за прошедший период по агрегированным данным пакетного анализа с потоковыми данными. Начиная анализ инцидентов с панели мониторинга (дашборда), пользователи могут получать информацию о работе IT-сервисов, служб, и при необходимости устранять неполадки в них.



Рекомендации по развертыванию APEX:

  • Установка Observer APEX должна быть как можно ближе к другим компонентам платформы VIAVI Observer для более простого подключения к ним.
  • Количество компонентов платформы Observer зависит от размера сети, конфигурации и требований к видимости всех интересующих заказчика сетевых сегментов, и глубины их анализа.
  • Использование двух дублирующих систем Observer APEX с возможностью автоматической репликации для обеспечения полноценного резервирования.

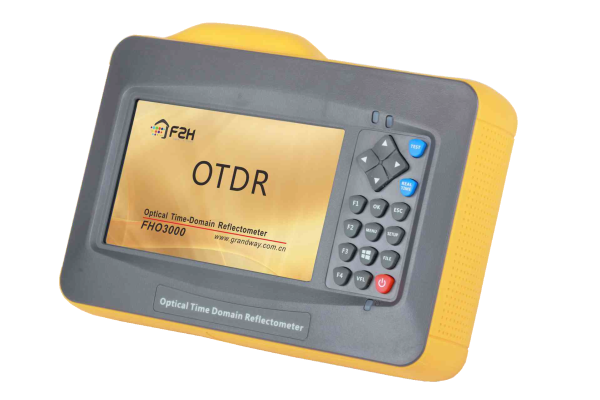

Артикул: GRW-FHO3000-D26
