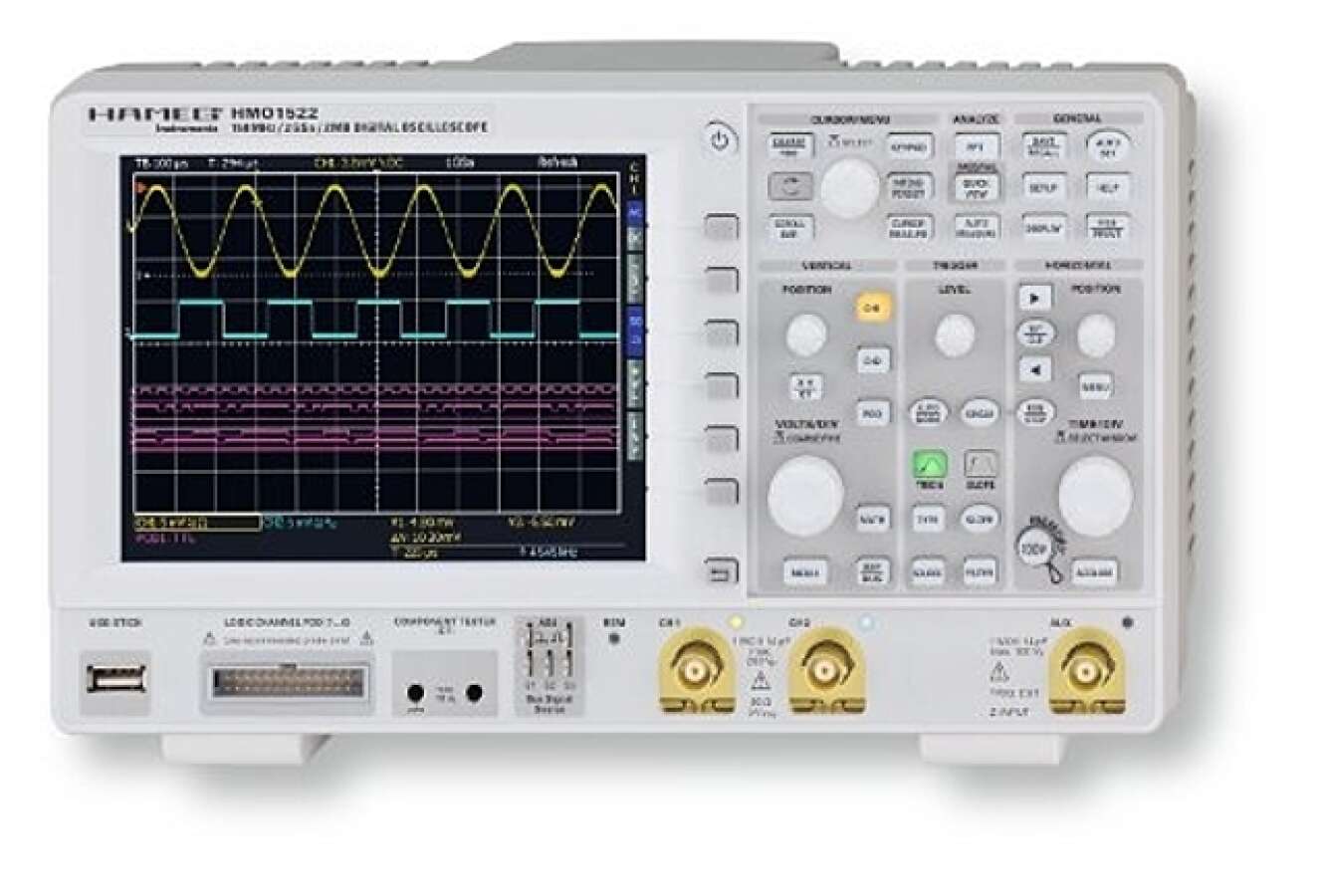

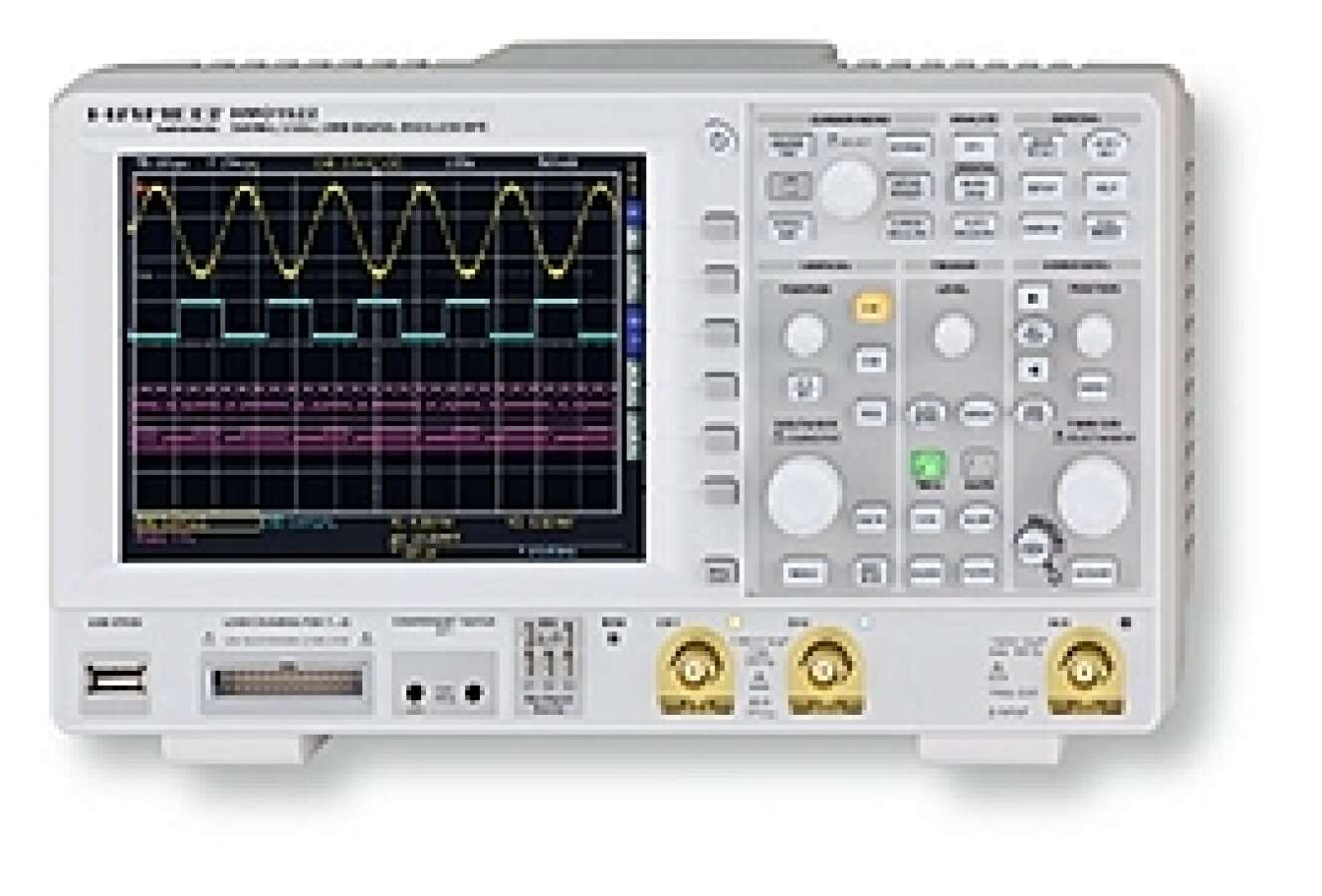

HAMEG (Rohde&Schwarz) HMO1522 - 2-х канальный, цифровой осциллограф, 150 МГц

Артикул: RS-H-1522

Товар не поставляется

Цифровой осциллограф HAMEG (Rohde&Schwarz) HMO1522 предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.

Осциллограф HMO1522 применяется при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.

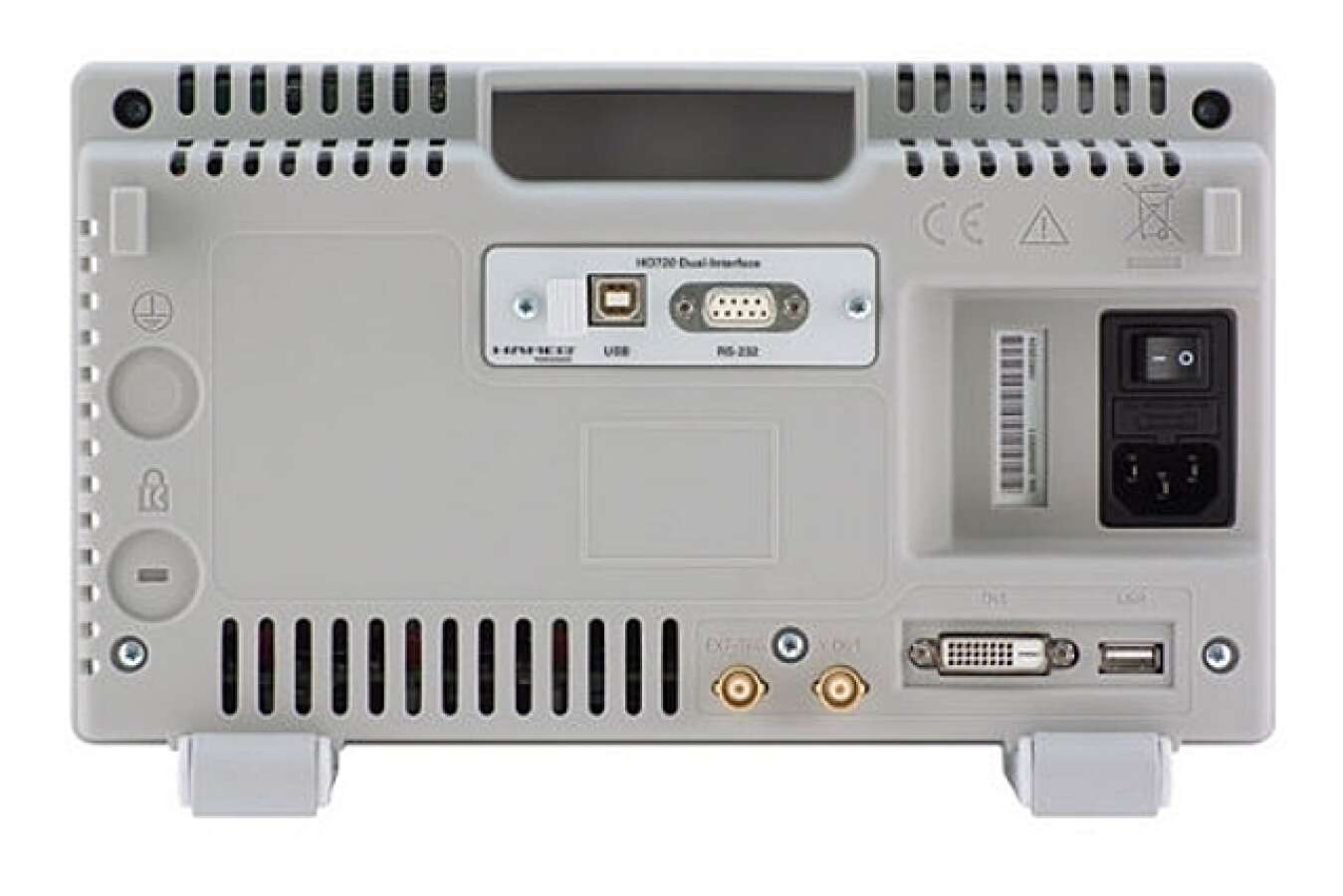

Благодаря наличию DVI-Output в HMO1522 имеется возможность выводить изображение на внешний монитор для более комфортной и детальной работы.

Комплектация осциллографа HMO1522

Осциллограф HMO1522;
Кабель питания;
Пассивные пробники – 4 шт.;
Техническая документация фирмы-изготовителя.

Технические характеристики HAMEG (Rohde&Schwarz) HMO1522

Число каналов		2
Число логических каналов		8
Разрядность АЦП, бит		8
Максимальная частота дискретизации на канал, ГГц		1 (2 – при объединении каналов)
Объем памяти на канал, Мбайт		1 (2 – при объединении каналов)
Полоса пропускания, МГц (при коэффициенте отклонения ≥ 5 мВ/дел)		от 0 до 150
Полоса пропускания, МГц (при коэффициенте отклонения ≤ 2 мВ/дел)		от 0 до 20
Время нарастания переходной характеристики, нс, не более		2,4
Диапазон значений коэффициента развертки		от 2 нс/дел до 50 с/дел
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора		±50×10-6
Диапазон значений коэффициента отклонения (КО) при входном сопротивлении 1 МОм		от 1 мВ/дел до 10 В/дел
Пределы допускаемой относительной погрешности установки коэффициента отклонения, %		±2,0
Диапазон установки постоянного смещения, В		от ± 0,2 до ± 20
Минимальный уровень синхронизации от входов каналов осциллографа при коэффициенте отклонения ≥ 2 мВ, дел, не более		0,8
Источники синхронизации		входы каналов, вход внешнего запуска, сеть питания, входы логических каналов
Режимы запуска		автоматический, ждущий, однократный
Виды запуска		по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных
Входное сопротивление, МОм		1
Входная емкость, пФ		(14±2)
Габаритные размеры (ДхШхВ), мм, не более		140 х 285 х 175
Масса (без опций и аксессуаров), кг, не более		2,5
Рабочие условия эксплуатации:	температура окружающего воздуха, °С	от +5 до +40

	относительная влажность воздуха при температуре 40 °С, %	до 80
Хранение/транспортирование:	температура окружающего воздуха, °С	от -20 до +70

	относительная влажность воздуха при температуре 35 °С, %	до 70
Время прогрева		30 минут

С подробными спецификациями на осциллографы HAMEG (Rohde&Schwarz) HMO1522 Вы можете ознакомится скачав оффициальный каталог Hameg Instruments (На стр.67)

Основные функции HAMEG (Rohde&Schwarz) HMO1522

2млрд. отсчетов/с в реальном масштабе времени, малошумящиий параллельныий АЦП эталонного класса
Память на 2 млн. точек, увеличение фрагмента из памяти до масштаба 50 000:1

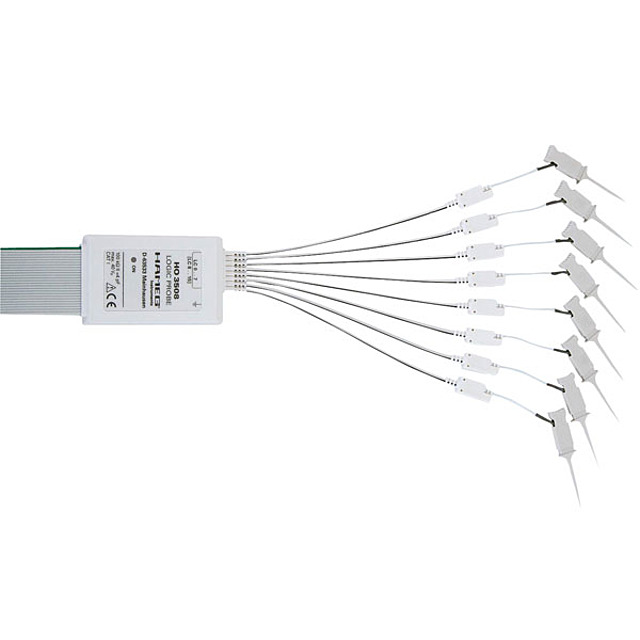

MSO (режим смешанных сигналов с опциеий HO3508) с 8 логическими каналами

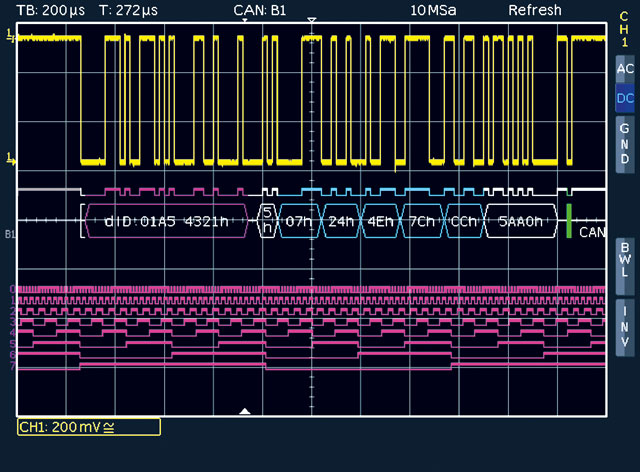

Синхронизация и аппаратно-ускоренное декодирование последовательных шин (с использованием режима списка): I2C + SPI + UART/RS-232, CAN/LIN
Автоматическиий поиск событиий, заданных пользователем
Контроль по критерию «годен/не годен» на основе шаблона
Вертикальная чувствительность 1 мВ/дел.
Размер изображения 12 делениий по оси Х, 20 делениий по оси Y (Виртуальныий экран)
Режимы синхронизации: по фронту, по видеосигналу, по длительности импульса, логическиий, задержанная, по событию

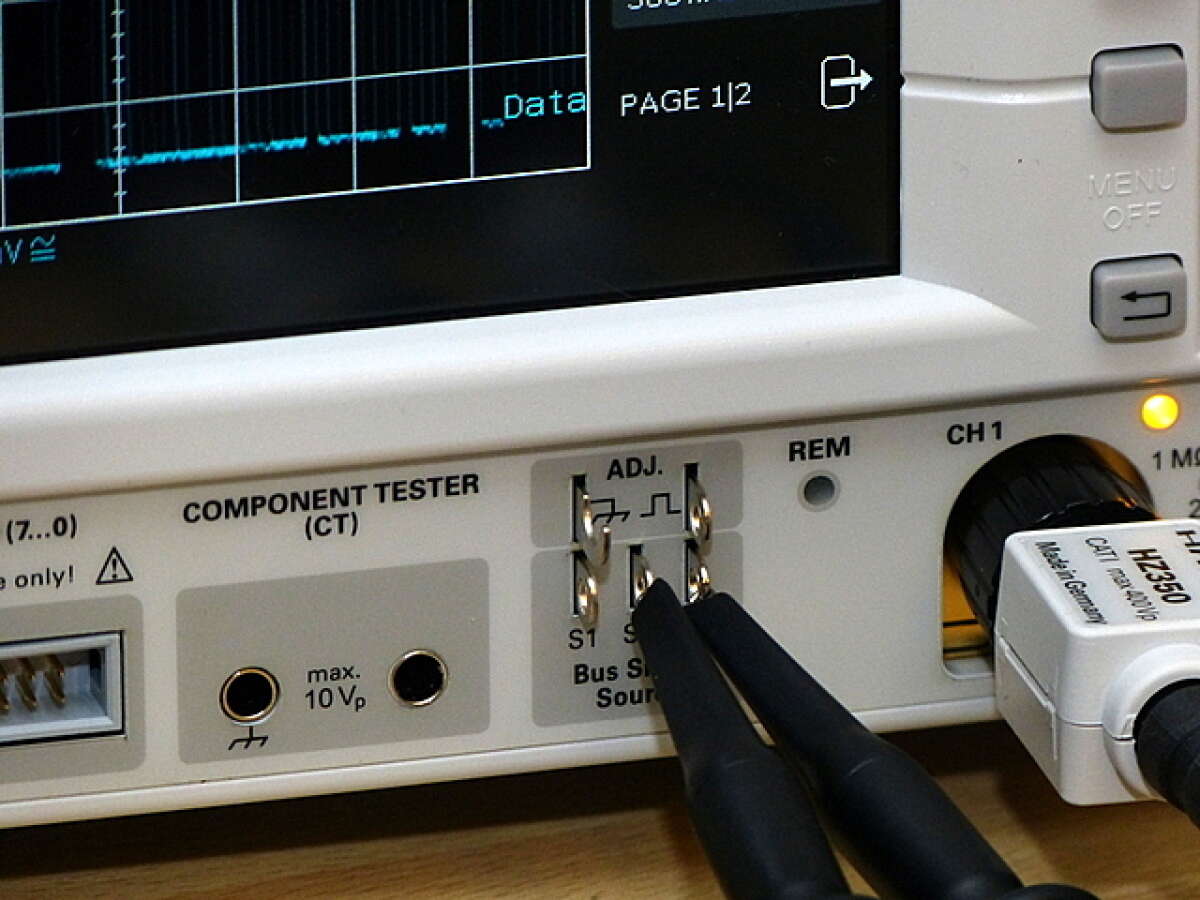

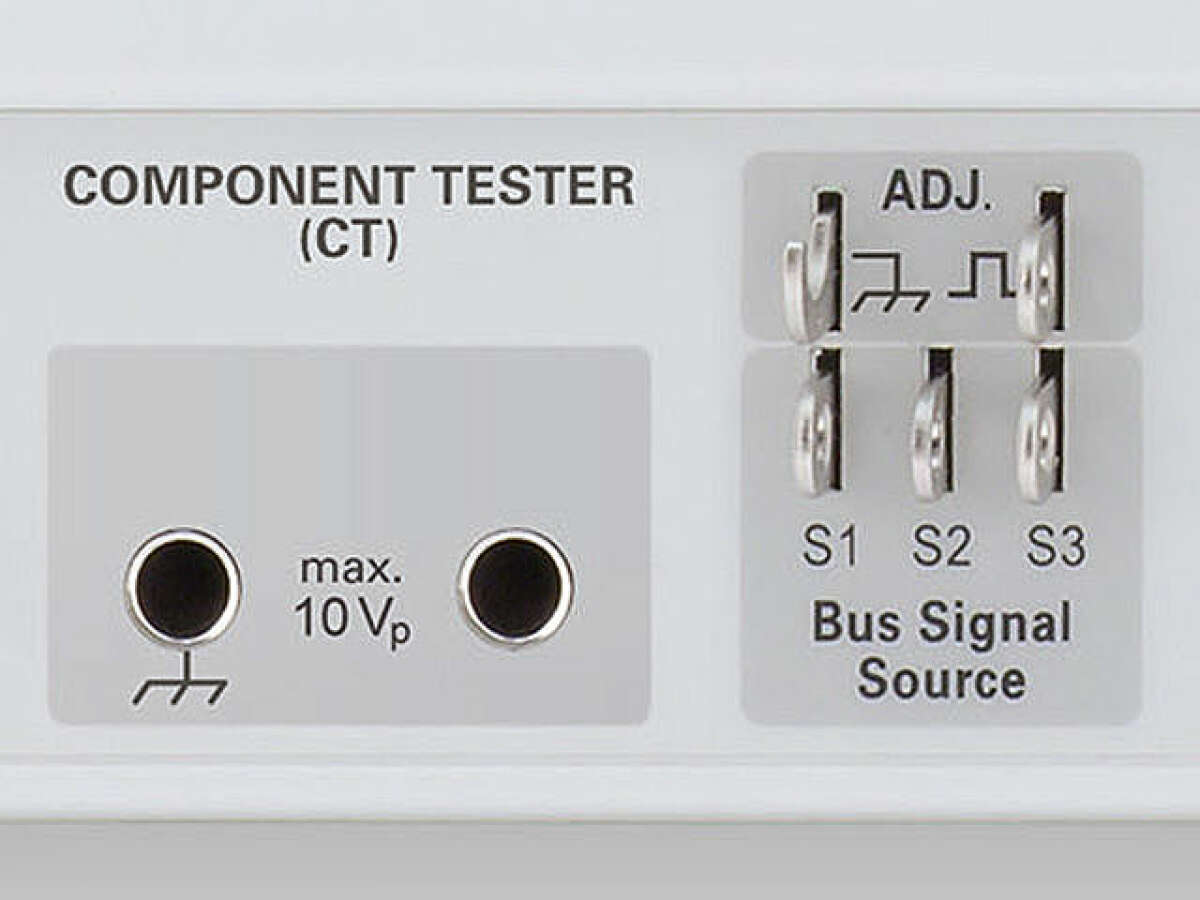

Функция тестирования компонентов, 6-разрядныий частотомер, автоматические измерения: до 6 параметров, в том числе статистические характеристики, редактор формул, относительные курсорные измерения, БПФ-анализ (64 тыс. точек)
Практически бесшумныий вентилятор
3 x USB-выхода для съемного носителя данных,
принтера и дистанционного управления
